Allen Bradley 1784-PKTX

Allen-Bradley 1784-PKTX: Описание и технические характеристики

Описание

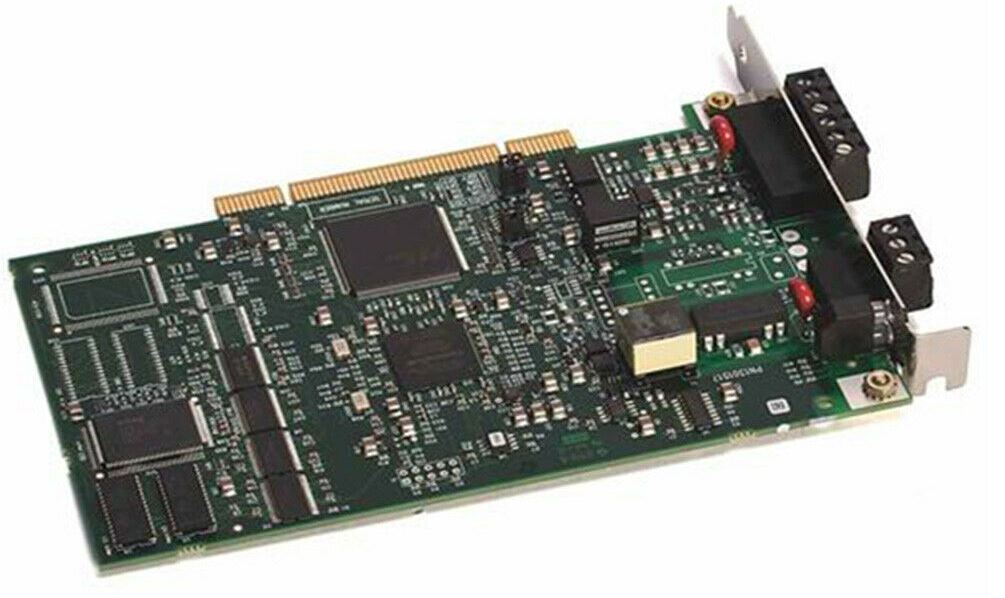

Allen-Bradley 1784-PKTX – это коммуникационный модуль (плата) для подключения ПК к промышленным сетям ControlNet через стандартный PCI-слот. Этот адаптер позволяет программировать, конфигурировать и диагностировать устройства ControlNet (например, ПЛК ControlLogix, CompactLogix, удаленные модули ввода-вывода и другие совместимые устройства).

Модуль используется в среде RSLogix 5000 и Studio 5000 для программирования контроллеров Rockwell Automation, а также для мониторинга сети в реальном времени.

Технические характеристики

| Параметр | Характеристики | |-----------------------------|-----------------------------------------------------------------------------------| | Тип интерфейса | PCI (для настольных ПК) | | Поддерживаемые сети | ControlNet | | Скорость передачи данных| 5 Мбит/с (максимальная) | | Совместимые ОС | Windows 2000, XP, Server 2003 (для старых версий ПО) | | Поддерживаемое ПО | RSLinx Classic, RSLogix 5000, Studio 5000, ControlNet Configurator | | Питание | Через PCI-слот (3.3 В или 5 В) | | Габариты (примерно) | Стандартная PCI-карта (~120 × 15 мм) | | Совместимость с ПЛК | ControlLogix, CompactLogix, FlexLogix, DriveLogix, SoftLogix |

Парт-номера и совместимые модели

Парт-номера (аналоги и замены):

• 1784-PKTX (базовая модель)
• 1784-PKTXD (возможны модификации с дополнительными функциями)
• 1784-PCIC (устаревший PCI-адаптер для ControlNet)

Совместимые устройства и модули:

• Контроллеры: ControlLogix (1756-), CompactLogix (1769-), SoftLogix
• Сетевые модули: 1756-CNB, 1756-CNBR, 1769-SDN
• Программное обеспечение: RSLinx Classic (версии 2.x и выше), Studio 5000

Примечания

• Актуальность: Модуль 1784-PKTX считается устаревшим, и для современных систем рекомендуется использовать USB-адаптеры (например, 1784-U2CN) или EtherNet/IP-адаптеры.
• Драйверы: Требуется установка драйверов через RSLinx Classic.
• Альтернативы: Для новых ПК без PCI-слотов можно использовать PCIe-адаптеры или переходники.

Если вам нужно подключение к ControlNet на современном оборудовании, рассмотрите 1784-U2CN (USB-to-ControlNet) или переход на EtherNet/IP.
