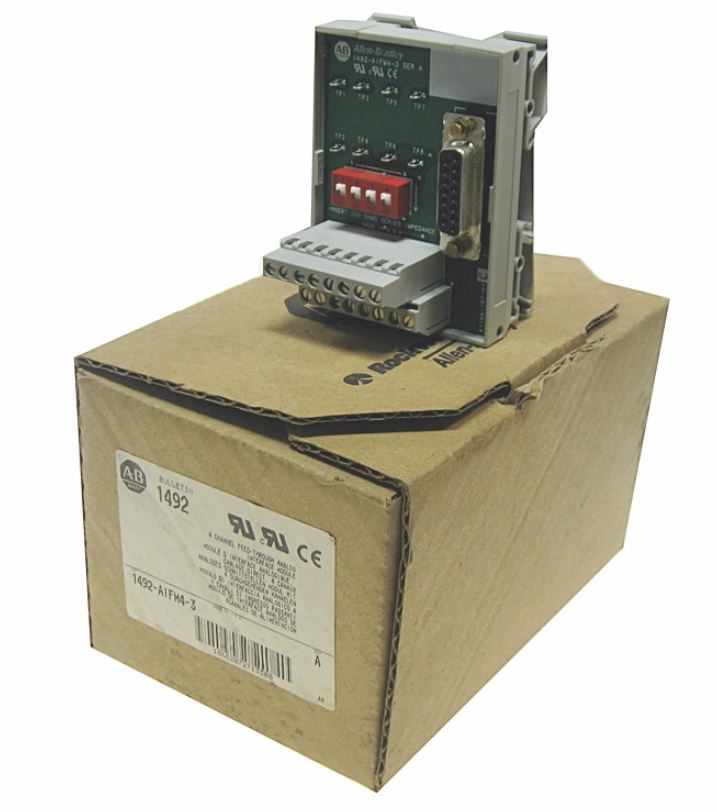

Allen Bradley 1492-AIFM4-3

Описание модуля Allen-Bradley 1492-AIFM4-3

1492-AIFM4-3 – это аналоговый интерфейсный модуль ввода-вывода серии 1492 от Allen-Bradley (Rockwell Automation), предназначенный для подключения аналоговых сигналов к ПЛК (программируемым логическим контроллерам) через систему POINT I/O.

Этот модуль обеспечивает 4 канала аналогового ввода с возможностью настройки типа сигнала (ток/напряжение) и гальванической развязки для защиты от помех.

Технические характеристики

| Параметр | Значение | |----------------------------|-------------| | Тип сигнала | Аналоговый ввод (ток/напряжение) | | Количество каналов | 4 | | Диапазон входного тока | 0–20 мА, 4–20 мА (переключаемый) | | Диапазон напряжения | 0–10 В, ±10 В (переключаемый) | | Разрешение | 16 бит | | Гальваническая развязка | Да (между каналами и полевыми устройствами) | | Точность | ±0,1% от полного диапазона | | Индикация состояния | Светодиоды (канальные и модульные) | | Напряжение питания | 24 В DC (через backplane POINT I/O) | | Поддерживаемые протоколы | EtherNet/IP, DeviceNet, Profibus-DP (через соответствующие адаптеры POINT I/O) | | Рабочая температура | -20°C до +60°C | | Степень защиты | IP20 | | Монтаж | На DIN-рейку или крепление к шасси POINT I/O |

Совместимые модели и адаптеры

Модуль 1492-AIFM4-3 работает в составе системы POINT I/O и совместим с:

• Адаптерами POINT I/O:
  • 1734-AENT (EtherNet/IP)
  • 1734-ADN (DeviceNet)
  • 1734-APB (Profibus-DP)
• Контроллерами Allen-Bradley:
  • CompactLogix (серии 5370, 5380)
  • ControlLogix (серии 5570, 5580)
  • Micro800 (через адаптеры)

Парт-номера и аналоги

• 1492-AIFM4-3 (основной номер)
• 1492-AIFM4-3/A (альтернативная версия)
• 1492-AIFM4-3/B (специфическая комплектация)

Применение

Модуль используется в промышленных системах автоматизации для подключения датчиков (температуры, давления, расхода и т. д.) к ПЛК. Подходит для:

• Химической и нефтегазовой промышленности
• Водоочистных сооружений
• Производственных линий
• Систем мониторинга оборудования

Модуль отличается высокой надежностью и простотой настройки через Studio 5000 или RSLogix 5000.

Если вам нужно больше информации по конфигурации или подключению, уточните детали!
