Allen Bradley 6ES7321-1BH02-0AA0

Описание и технические характеристики модуля Allen Bradley 6ES7321-1BH02-0AA0

Общее описание

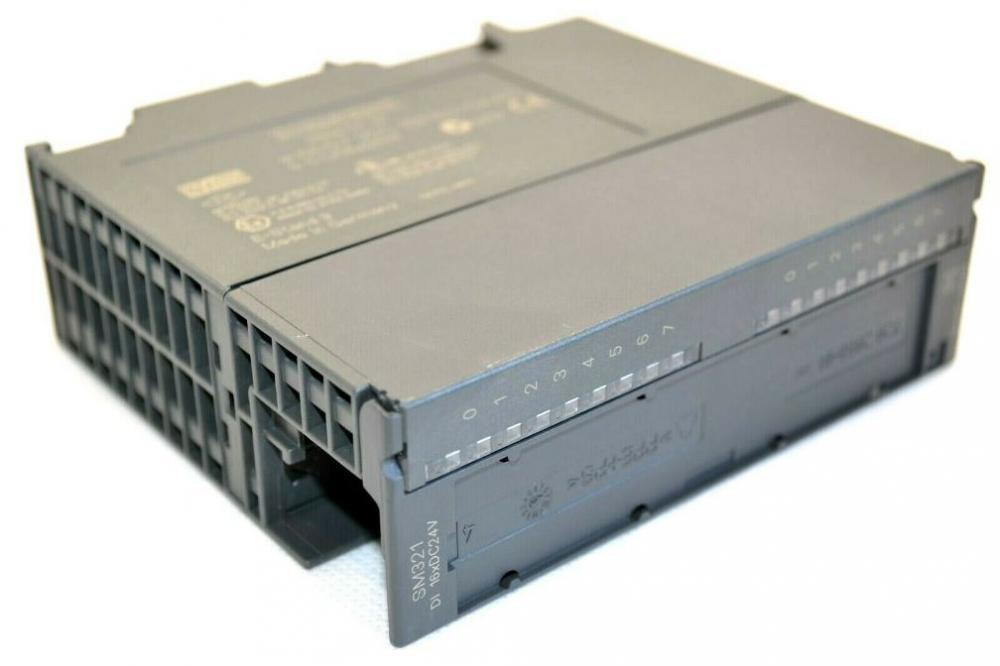

Модуль 6ES7321-1BH02-0AA0 — это цифровой входной модуль серии S7-300 от Allen Bradley (Siemens). Он предназначен для подключения дискретных датчиков (например, кнопок, концевых выключателей, реле) и передачи их сигналов в программируемый логический контроллер (ПЛК).

Основные характеристики

| Параметр | Значение | |----------|----------| | Тип модуля | Цифровой входной модуль (DI) | | Количество каналов | 16 | | Тип сигнала | DC (24 В) | | Напряжение питания | 24 В DC (L+) | | Диапазон входного напряжения | 15–30 В DC | | Потребляемый ток (от L+) | ≤ 5 мА на канал | | Изоляция | Гальваническая развязка между каналами и шиной PLC | | Защита от перенапряжения | Да (от импульсных помех) | | Скорость обработки сигналов | 1,2–4,8 мс (включая фильтрацию) | | Подключение | Передняя панель с винтовыми клеммами | | Совместимость | Системы на базе SIMATIC S7-300 | | Степень защиты | IP20 | | Рабочая температура | 0°C до +60°C | | Вес | ~200 г |

Парт-номера и аналоги

Основной парт-номер

• 6ES7321-1BH02-0AA0 (основная модель)

Совместимые/альтернативные модели

1. 6ES7321-1BH01-0AA0 (старая версия, 16 DI, 24 В DC)
2. 6ES7321-1BH10-0AA0 (16 DI, 24 В DC, высокая плотность)
3. 6ES7321-1BL00-0AA0 (32 DI, 24 В DC)
4. 6ES7321-7BH01-0AB0 (16 DI, 24 В DC, с диагностикой)

Совместимые модели контроллеров и крейтов

Модуль совместим с:

• Контроллеры S7-300:
  • CPU 312, CPU 313C, CPU 314, CPU 315-2 DP, CPU 317-2 PN/DP и др.
• Крейты S7-300:
  • 6ES7390-1AB60-0AA0 (монтажная рейка)
  • 6ES7392-1AJ00-0AA0 (передняя панель)
• Блоки питания:
  • 6ES7307-1EA00-0AA0 (PS307, 2 А)
  • 6ES7307-1KA00-0AA0 (PS307, 5 А)

Применение

• Подключение датчиков и кнопок в промышленных системах автоматизации.
• Использование в логических схемах управления (конвейеры, станки, системы контроля).
• Совместимость с STEP 7 и TIA Portal для программирования.
