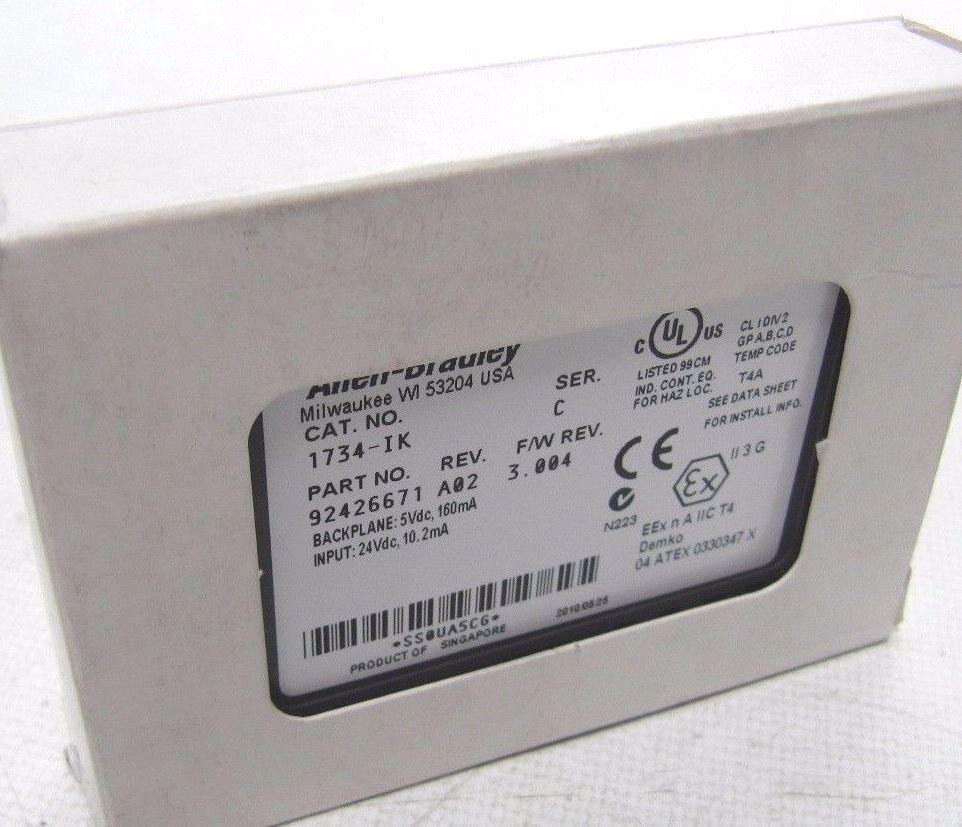

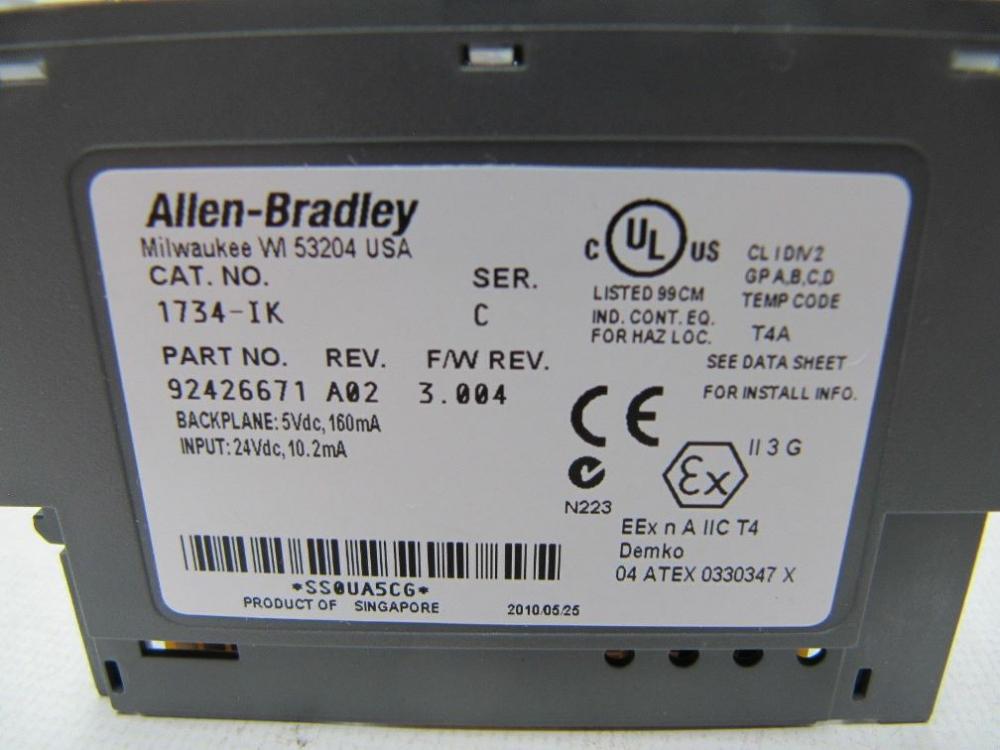

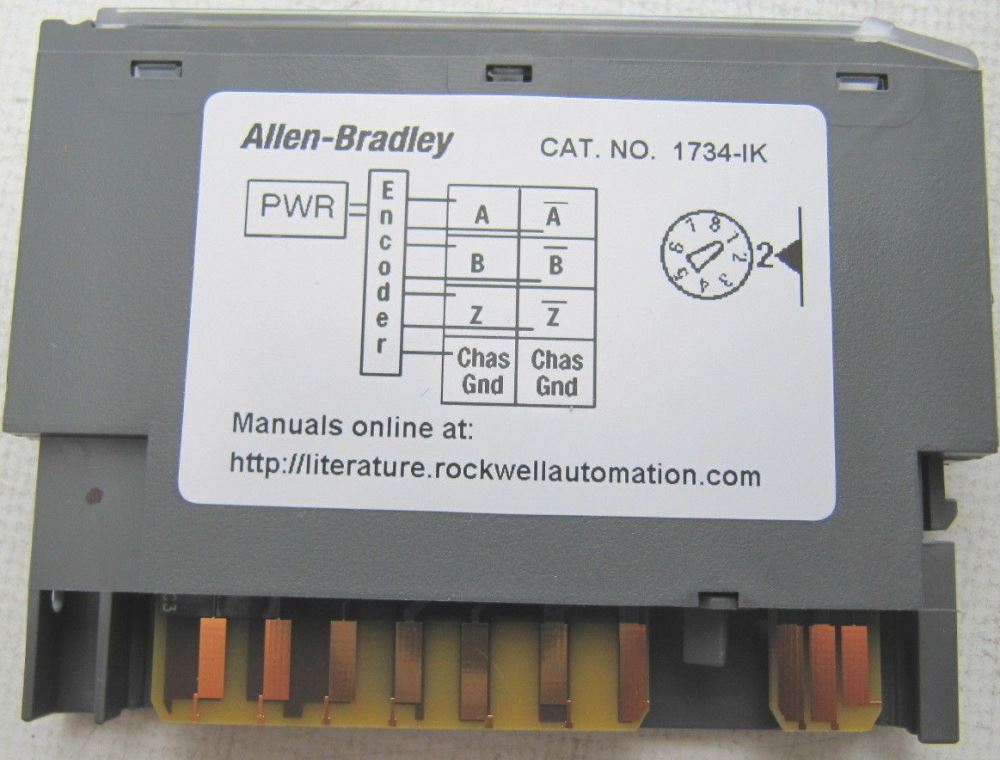

Allen Bradley 1734-IK

Описание Allen Bradley 1734-IK (модуль ввода для датчиков движения/инкрементальных энкодеров)

1734-IK — это компактный модуль ввода от Allen Bradley (Rockwell Automation), предназначенный для подключения инкрементальных энкодеров и датчиков движения в системах автоматизации. Он является частью линейки POINT I/O и обеспечивает высокоскоростной счет импульсов с поддержкой различных типов энкодеров.

Основные технические характеристики

| Параметр | Значение | |---------------------------|--------------| | Тип модуля | Ввод для инкрементальных энкодеров | | Количество каналов | 1 (дифференциальный или одиночный вход) | | Разрешение счетчика | 32-бит (до ±2,147,483,647 импульсов) | | Максимальная частота | 250 кГц (дифференциальный вход), 50 кГц (одиночный вход) | | Типы энкодеров | Инкрементальные (A/B/Z, CW/CCW, квадратурные) | | Напряжение питания | 24 В DC (через шину POINT I/O) | | Изоляция | Гальваническая изоляция 500 В AC | | Тип подключения | Винтовые клеммы | | Рабочая температура | -20°C до +60°C | | Защита от помех | Фильтрация импульсных помех | | Совместимость | CompactLogix, ControlLogix, MicroLogix через 1734-ADN (адаптер) |

Парт-номера и совместимые модели

Основные парт-номера:

• 1734-IK – базовый модуль ввода для энкодеров
• 1734-IK/C – модуль с конфигурацией через ПО (включает дополнительное ПО)

Совместимые адаптеры и корзины:

• 1734-ADN – адаптер POINT I/O для подключения к сети DeviceNet
• 1734-AENT – адаптер Ethernet/IP для интеграции в систему
• 1734-EP24DC – источник питания 24 В DC для модулей POINT I/O
• 1734-TB – клеммные колодки для подключения проводов

Совместимые контроллеры:

• CompactLogix (L2x, L3x, L4x)
• ControlLogix (1756, 1769)
• MicroLogix (с использованием адаптеров)
• POINT I/O (через 1734-AENT или 1734-ADN)

Применение

Модуль 1734-IK используется в системах:

• Позиционирования станков и роботов
• Контроля скорости вращения валов
• Подсчета продукции на конвейерах
• Обратной связи в сервоприводах

Этот модуль обеспечивает точный и надежный ввод данных от энкодеров, что делает его востребованным в промышленной автоматизации.

Если требуется дополнительная информация по конфигурации или подключению, можно обратиться к документации Rockwell Automation (Publication 1734-UM001).
