Описание Allen Bradley 1734OB8S

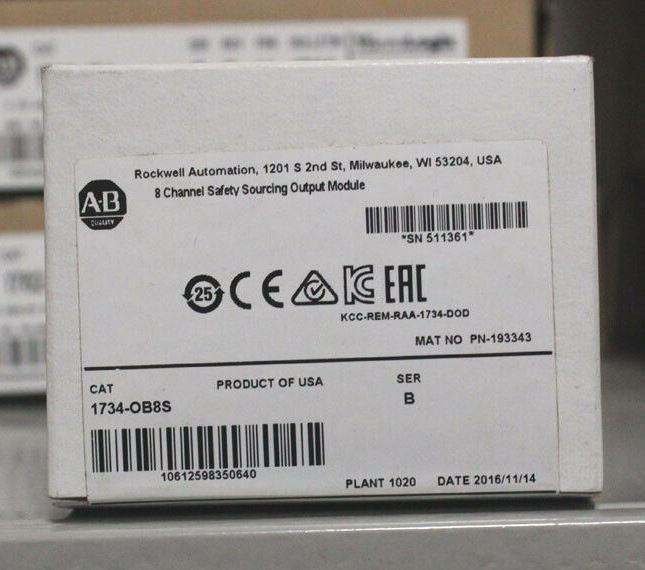

Описание модуля Allen Bradley 1734-OB8S
1734-OB8S — это 8-канальный дискретный выходной модуль серии Point I/O от Allen Bradley (Rockwell Automation). Модуль предназначен для управления нагрузками в системах автоматизации и работает с сигналами 24 В постоянного тока (DC).
Основные особенности:
- 8 выходов типа "сток" (sinking) с защитой от короткого замыкания.
- Поддержка высокоскоростной коммутации (до 1 мс на канал).
- Совместимость с полевыми шинами (через адаптеры Point I/O).
- Компактный размер, монтаж на DIN-рейку.
- Подключение через съемные клеммы.
Технические характеристики
| Параметр | Значение |
|---------------------------|--------------|
| Тип выхода | Транзисторный, сток (sinking) |
| Количество каналов | 8 |
| Напряжение питания | 24 В DC (18–30 В DC) |
| Макс. ток на канал | 0,5 А |
| Макс. ток на модуль | 4 А (суммарно) |
| Защита от КЗ | Да (автовосстановление) |
| Скорость переключения | ≤1 мс |
| Подключение | Винтовые клеммы (съемные) |
| Степень защиты | IP20 |
| Рабочая температура | -20°C…+60°C |
| Совместимые сети | EtherNet/IP, DeviceNet, ControlNet (через адаптеры) |
Парт-номера и совместимые модели
Парт-номера:
- 1734-OB8S (основная модель)
- 1734-OB8S/C (конфигурация для специфических рынков)
Совместимые адаптеры Point I/O:
- 1734-AENT (EtherNet/IP)
- 1734-ADN (DeviceNet)
- 1734-ACNR (ControlNet)
Совместимые блоки питания и аксессуары:
- 1734-EP24DC (24 В DC, 1.3 А)
- 1734-TB (терминальные колодки)
- 1734-TBS (терминальные колодки с защитой от искрения)
Применение и совместимость
Модуль 1734-OB8S используется в системах управления Rockwell Automation, включая CompactLogix, ControlLogix (через адаптеры) и POINT I/O.
Если требуется источник (sourcing), можно рассмотреть модель 1734-IB8S (входной) или 1734-OB8E (выходной sourcing).
Для точного подбора совместимых компонентов рекомендуется использовать Rockwell Automation Configuration Tool.
Нужна дополнительная информация? Готов помочь!
Парт номера для Allen Bradley 1734OB8S
1734OB8S
