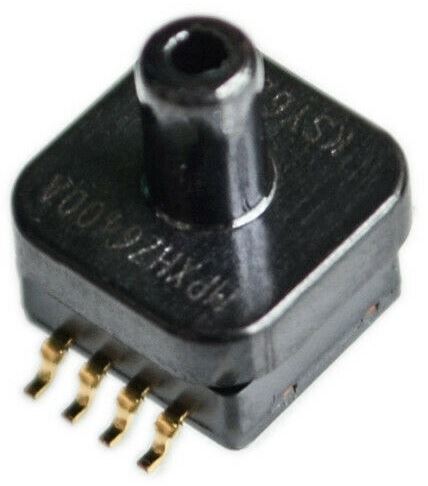

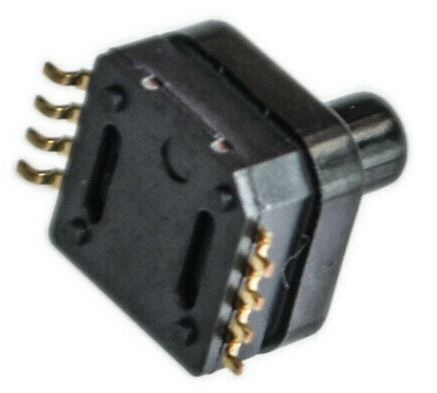

Freescale MPXHZ6400A

Freescale (NXP) MPXHZ6400A: Датчик абсолютного давления

Описание:

Датчик MPXHZ6400A от Freescale (ныне NXP Semiconductors) представляет собой монолитный кремниевый датчик абсолютного давления, предназначенный для измерения давления в различных средах, включая воздух и неагрессивные газы.

Датчик включает в себя:

• Встроенную температурную компенсацию.
• Калибровку и усиление сигнала.
• Аналоговый выходной сигнал (0,2–4,8 В).

Используется в автомобильной промышленности, системах контроля давления, медицинской технике и промышленной автоматизации.

Технические характеристики:

| Параметр | Значение | |-------------------------|----------| | Тип датчика | Абсолютное давление | | Диапазон измерения | 15–400 кПа (2,18–58,02 psi) | | Выходной сигнал | Аналоговый (0,2–4,8 В) | | Напряжение питания (Vs) | 4,75–5,25 В | | Ток потребления | ≤ 7 мА | | Точность | ±1,5% полной шкалы (при 25°C) | | Рабочая температура | -40°C до +125°C | | Корпус | 6-контактный (с трубкой ввода давления) | | Защита от переполюсовки | Да | | Время отклика | ≤ 1 мс |

Парт-номера и совместимые модели:

Аналоги и варианты исполнения:

• MPXHZ6115A (15 кПа)
• MPXHZ6250A (250 кПа)
• MPXHZ6400A (400 кПа)
• MPXHZ6700A (700 кПа)

Совместимые / альтернативные модели (от других производителей):

• Honeywell ABP Series (ABPDANN100PG2A3)
• Bosch BMP280 (цифровой, с I²C/SPI)
• TE Connectivity MS56xx Series

Области применения:

• Системы контроля давления в двигателях (MAP-сенсоры).
• Медицинские устройства (вентиляторы, мониторы давления).
• Промышленные системы (пневматика, гидравлика).
• Бытовая техника (компрессоры, кондиционеры).

Датчик MPXHZ6400A отличается высокой надежностью и стабильностью, что делает его популярным в автомобильной и промышленной электронике.

Если нужна дополнительная информация (распиновка, графики характеристик), уточните запрос!
