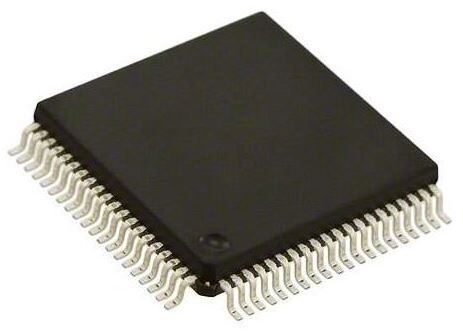

Freescale MC9S12E256CFUE

Описание микроконтроллера Freescale MC9S12E256CFUE

MC9S12E256CFUE – это 16-разрядный микроконтроллер (МК) семейства HCS12 от Freescale Semiconductor (NXP). Он основан на высокопроизводительном ядре S12 CPU, обеспечивающем совместимость с 16-битными и 8-битными командами. Микроконтроллер предназначен для встраиваемых систем в автомобильной промышленности, промышленной автоматизации и других приложениях, требующих высокой надежности и производительности.

Ключевые особенности:

• 16-битное ядро S12 с тактовой частотой до 25 МГц
• 256 КБ флэш-памяти (с возможностью перезаписи)
• 12 КБ ОЗУ (RAM)
• 4 КБ EEPROM
• 16-канальный 10-битный АЦП
• 8-канальный ШИМ (PWM)
• До 91 линии ввода/вывода (GPIO)
• Интерфейсы: CAN, SCI, SPI, I²C
• Температурный диапазон: -40°C до +85°C (автомобильный вариант)
• Корпус: 112-контактный LQFP

Технические характеристики

| Параметр | Значение | |------------------------|----------------------------------| | Архитектура | 16-битная HCS12 | | Тактовая частота | До 25 МГц | | Флэш-память | 256 КБ | | ОЗУ (RAM) | 12 КБ | | EEPROM | 4 КБ | | Порты ввода/вывода| До 91 (GPIO) | | АЦП | 16-канальный, 10-бит | | ШИМ (PWM) | 8 каналов | | Таймеры | 16-битные (TIM, PIT) | | Интерфейсы | 2xSCI, 2xSPI, I²C, 1xCAN (MSCAN)| | Напряжение питания| 5 В (допустимый диапазон: 2.35–5.5 В) | | Корпус | LQFP-112 | | Рабочая температура| -40°C до +85°C |

Парт-номера и совместимые модели

Парт-номер:

• MC9S12E256CFUE (основная модель, 112-LQFP, 256 КБ Flash)

Совместимые и аналогичные модели:

1. MC9S12E128CFUE – 128 КБ Flash, остальные характеристики схожи.
2. MC9S12E64CFUE – 64 КБ Flash, аналогичный функционал.
3. MC9S12E32CFUE – 32 КБ Flash, уменьшенный объем памяти.
4. MC9S12C128 – похожая модель, но с другим набором периферии.
5. MC9S12XDP512 – более продвинутая версия с ядром S12X и 512 КБ Flash.

Аналоги от NXP (после поглощения Freescale):

• S12 MagniV (например, S12ZVM) – более современные версии с интегрированными драйверами двигателей.

Применение

• Автомобильные системы (бортовые компьютеры, управление двигателем)
• Промышленная автоматизация
• Медицинские приборы
• Управление двигателями и электроприводами

Микроконтроллер MC9S12E256CFUE хорошо подходит для проектов, требующих надежности и высокой производительности в жестких условиях эксплуатации.
