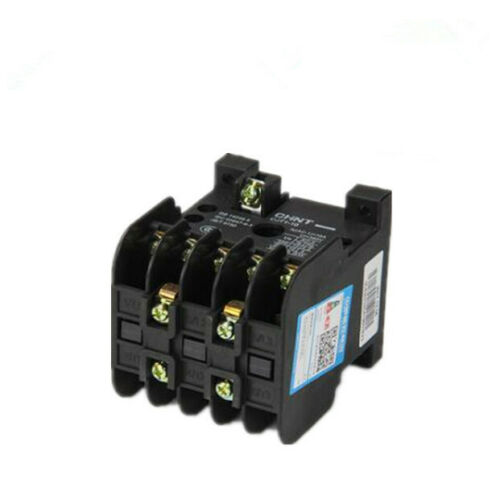

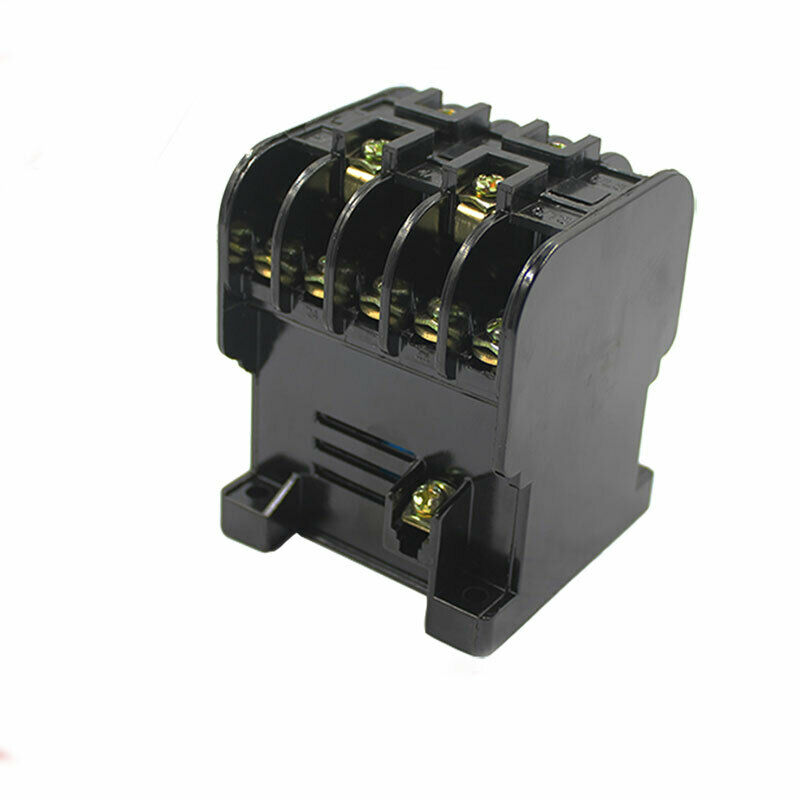

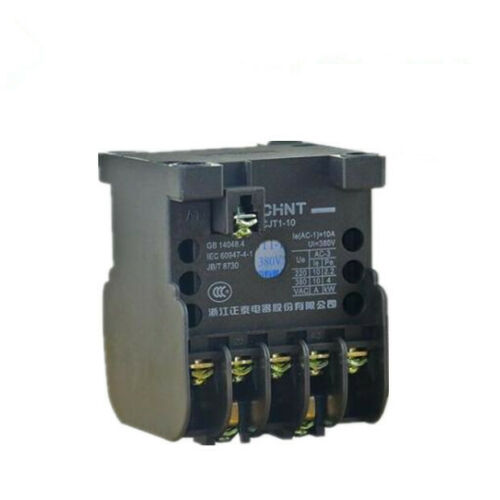

Контактор CHiNT CJT1-10 380V 10A

Описание контактора CHiNT CJT1-10 380V 10A

Контактор CJT1-10 от CHiNT – это электромагнитный коммутационный аппарат, предназначенный для дистанционного управления электрическими цепями переменного тока. Он обеспечивает включение и отключение нагрузки в сетях 380В с номинальным током 10А.

Применяется в системах автоматизации, управлении двигателями, освещением, нагревательными элементами и другими электроустановками.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Номинальное напряжение | 380 В AC (50/60 Гц) |
| Номинальный ток (Iе) | 10 А |
| Категория применения | AC-3 (для двигателей) / AC-1 (активная нагрузка) |
| Количество полюсов | 3P (3-полюсный) |
| Макс. коммутируемая мощность (AC-3) | ~4 кВт (при 380 В) |
| Напряжение катушки управления | 24–660 В AC/DC (в зависимости от модификации) |
| Механическая износостойкость | 1–3 млн циклов |
| Электрическая износостойкость | 100–300 тыс. циклов |
| Степень защиты | IP20 (открытое исполнение) |
| Температурный диапазон | -5°C … +40°C |
| Клеммы | Винтовые зажимы |
| Монтаж | DIN-рейка (35 мм) или винтовой |

Парт-номера и совместимые модели

Основные парт-номера CJT1-10

• CJT1-10 (базовая модель, 380В, 10А)
• CJT1-10 220V AC (катушка 220В)
• CJT1-10 24V DC (катушка 24В постоянного тока)
• CJT1-10 380V AC (катушка 380В)

Совместимые дополнительные модули

• Тепловые реле: JR36-20, LR2-D13 (для защиты двигателей)
• Приставки контакторов:
  • LA1-DN11 (приставка задержки включения)
  • LA2-D (приставка задержки отключения)

Аналоги от других производителей

• Schneider Electric: LC1D09 (9А, 380В)
• ABB: ESB-9 (9А, 400В)
• Siemens: 3RT2015-1AP00 (9А, 400В)

Применение

• Управление асинхронными двигателями до 4 кВт
• Коммутация осветительных и нагревательных цепей
• Автоматизация производственных линий

Если требуется точная модель под конкретное напряжение катушки – уточняйте маркировку (CJT1-10 / 220V AC и т. д.).
