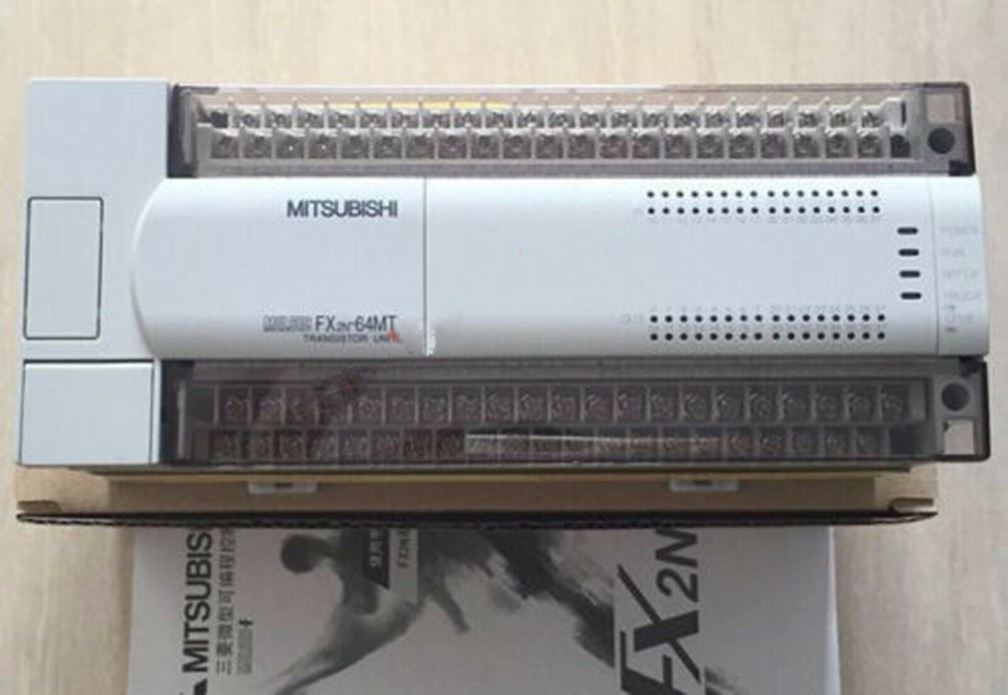

ПЛК Mitsubishi FX2N-64MT-ES/UL

Описание и технические характеристики ПЛК Mitsubishi FX2N-64MT-ES/UL

Mitsubishi FX2N-64MT-ES/UL – это компактный программируемый логический контроллер (ПЛК) серии FX2N, обладающий высокой производительностью и широкими возможностями расширения. Данная модель относится к линейке FX2N, которая является одной из самых популярных в промышленной автоматизации благодаря надежности, простоте программирования и совместимости с множеством дополнительных модулей.

Основные особенности:

• 64 I/O точки (32 входа / 32 выхода)
• Транзисторные выходы (типа MT – MOSFET, стоковая схема, для управления нагрузками постоянного тока)
• Напряжение питания: 100–240 В AC (ES/UL версия)
• Высокая скорость обработки: 0.08 мкс/команду (для базовых операций)
• Встроенные функции: таймеры, счетчики, арифметические операции, обработка данных
• Поддержка языков программирования: LD (лестничные диаграммы), STL (структурированный текст), SFC (последовательные функциональные схемы)
• Совместимость с модулями расширения (аналоговые, цифровые, специализированные)

Технические характеристики

| Параметр | Значение | |----------------------------|-------------| | Тип процессора | 16-битный RISC | | Объем памяти программы | 8K шагов (встроенная EEPROM) | | Встроенная память данных | 5K слов (регистры D) | | Количество входов | 32 (24V DC, тип "Sink/Source") | | Количество выходов | 32 (транзисторные, MOSFET, 0.5A) | | Напряжение питания | 100–240 В AC (50/60 Гц) | | Потребляемая мощность | 40 Вт | | Скорость выполнения команд | 0.08 мкс (логические операции) | | Коммуникационные порты | RS-422 (программирование), RS-485 (опционально) | | Температура работы | -10°C до +55°C | | Степень защиты | IP20 | | Сертификация | CE, UL, cUL |

Парт-номера и совместимые модели

Основной парт-номер:

• FX2N-64MT-ES/UL – стандартная модель с транзисторными выходами и питанием 100–240 В AC

Совместимые модули расширения:

• Цифровые входы/выходы:

  • FX2N-8EX (8 входов 24V DC)
  • FX2N-8EYR (8 релейных выходов)
  • FX2N-16EYT (16 транзисторных выходов)

• Аналоговые модули:

  • FX2N-2AD (2 аналоговых входа)
  • FX2N-2DA (2 аналоговых выхода)
  • FX2N-4AD (4 аналоговых входа)

• Специализированные модули:

  • FX2N-1HC (высокоскоростной счетчик)
  • FX2N-232IF (интерфейс RS-232)
  • FX2N-485BD (модуль RS-485)

Совместимые программируемые устройства и ПО:

• Программное обеспечение:

  • GX Developer (официальная среда для программирования)
  • GX Works 2 (современная замена GX Developer)

• Программируемые терминалы (HMI):

  • Mitsubishi GOT серии (GT10, GT15, GT16)

Заключение

Mitsubishi FX2N-64MT-ES/UL – это надежный и универсальный ПЛК, подходящий для управления различными промышленными процессами. Благодаря модульной архитектуре и совместимости с множеством расширений, он может быть легко адаптирован под различные задачи автоматизации.

Если требуется более современная версия, можно рассмотреть FX3U или FX5U, но FX2N до сих пор широко используется благодаря своей проверенной надежности.
