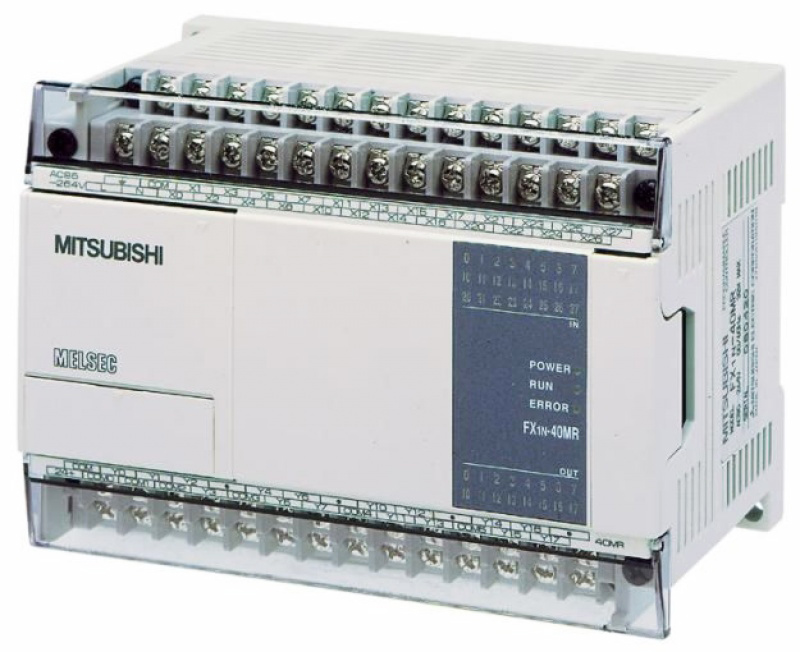

Mitsubishi FX1N-40MR-001

Конечно, вот подробное описание, технические характеристики, партномеры и совместимые модели для программируемого логического контроллера Mitsubishi FX1N-40MR-001.

Описание

Mitsubishi FX1N-40MR-001 — это компактный и универсальный программируемый логический контроллер (ПЛК) из серии FX1N, который является устаревшим, но до сих пор популярным на многих промышленных предприятиях.

• Назначение: Автоматизация технологических процессов малого и среднего масштаба. Широко применяется в машиностроении, упаковочном оборудовании, системах управления освещением, вентиляцией, простыми технологическими линиями.
• Архитектура: Моноблочный (не модульный) контроллер. Все компоненты (ЦП, память, блок питания, интерфейсы связи) и дискретные входы/выходы собраны в одном корпусе.
• Ключевая особенность данной модели (суффикс -R): Контроллер имеет релейные выходы. Это означает, что выходные каналы управляются через встроенные электромеханические реле. Такие выходы универсальны (работают с постоянным и переменным током), позволяют коммутировать нагрузки с более высоким напряжением (до 250 В AC), но имеют ограниченный механический ресурс (около 10 млн. срабатываний) и меньшее быстродействие по сравнению с транзисторными выходами.
• Состояние на рынке: Серия FX1N официально снята с производства (End-of-Life) компанией Mitsubishi Electric. Новые устройства не выпускаются, но их все еще можно найти у остаточных поставщиков и на вторичном рынке. Основной рекомендацией от Mitsubishi является переход на более современные серии, такие как FX3U или FX5U.

Технические характеристики

Общие характеристики:

• Тип ПЛК: Моноблочный (компактный)
• Размер программы: 8000 шагов (встроенная EEPROM-память, не требует батареи для хранения программы)
• Время выполнения команды: 0.55 ~ 0.7 мкс на логическую инструкцию
• Встроенные высокоскоростные счетчики:
  • Однофазные: 2 точки по 100 кГц (C235, C236) и 4 точки по 10 кГц
  • Двухфазные: 1 точка по 30 кГц (C251)
• Коммуникации: Встроенный порт для программирования (RS-422). Поддержка протокола Mitsubishi CC-Link не встроена, но может быть добавлена с помощью специального коммуникационного расширения (например, FX2N-32CCL).

Характеристики модели FX1N-40MR-001:

• Количество входов: 24 (цифровых, дискретных)
• Количество выходов: 16 (цифровых, дискретных)
• Тип выходов: Релейные (Relay Output)
• Напряжение питания: 100–240 V AC (±10%), 50/60 Гц
• Ток потребления: 45 VA (макс.)
• Входные сигналы (DC Input):
  • Напряжение: 24 V DC
  • Ток: 7 mA / точка
  • Тип: Бесконтактный (оптронная развязка)
• Выходные сигналы (Relay Output):
  • Максимальное коммутируемое напряжение: 250 V AC / 30 V DC
  • Максимальный коммутируемый ток: 2 А на точку
  • Важное ограничение: Суммарный ток на группу из 4 выходов (например, Y0-Y3) не должен превышать 8 А. Суммарный ток на все релейные выходы (COM1-COM4) не должен превышать 8 А на общую точку.
  • Ресурс реле (механический): 10 миллионов операций
  • Ресурс реле (при номинальной нагрузке): 100 000 операций
• Аналоговые сигналы: Отсутствуют. Для работы с аналоговыми сигналами (температура, давление и т.д.) требуются дополнительные модули расширения (например, FX0N-3A, FX2N-2AD, FX2N-2DA).

Парт номера (Part Numbers) и совместимые модели

Основной партномер:

• FX1N-40MR-001 — это полный и единственный партномер для данной конфигурации (24В DC входы, релейные выходы, питание 100-240V AC).

Совместимые модели в серии FX1N (аналоги с другими типами выходов или питанием):

• FX1N-40MT-001: Аналогичная модель, но с транзисторными выходами (сток, NPN). Питание 100-240V AC.
• FX1N-40MT-DSS: Аналогичная модель с транзисторными выходами (исток, PNP). Питание 24V DC.
• FX1N-40MR-DS: Аналогичная модель с релейными выходами, но с питанием 24V DC.
• Модели с другим количеством точек ввода/вывода: FX1N-14MR, FX1N-24MR, FX1N-60MR.

Совместимые модули расширения: Серия FX1N имеет отличную совместимость с модулями расширения от серий FX0N и FX2N (что было одним из ее ключевых преимуществ).

• Модули расширения ввода/вывода:
  • FX0N-8ER (4 входа / 4 релейных выхода)
  • FX2N-8ER (4 входа / 4 релейных выхода)
  • FX2N-16EX (16 входов)
  • FX2N-16EYR (16 релейных выходов)
  • FX2N-32ER (16 входов / 16 релейных выходов)
• Аналоговые модули:
  • FX0N-3A (2 аналоговых входа / 1 аналоговый выход)
  • FX2N-2AD (2 аналоговых входа)
  • FX2N-2DA (2 аналоговых выхода)
  • FX2N-4AD (4 аналоговых входа)
  • FX2N-4DA (4 аналоговых выхода)
• Коммуникационные модули:
  • FX2N-232-BD (плата для интерфейса RS-232, устанавливается внутри корпуса)
  • FX2N-422-BD (плата для интерфейса RS-422, для подключения второго HMI/ПК)
  • FX2N-485-BD (плата для интерфейса RS-485)
  • FX2N-32CCL (модуль мастер-станции для сети CC-Link)

Совместимое программное обеспечение:

• GX Developer — основная среда программирования для серий FX, FX0N, FX1N, FX2N, FX3U и др.
• GX Works2 — более современная среда, которая также поддерживает программирование FX1N (но не имеет всех функций, доступных для FX3U/FX5U). Рекомендуется к использованию.
• FX-PCS/WIN — устаревшее ПО, которое также можно использовать.

Рекомендуемая современная альтернатива (замена)

Официальной заменой от Mitsubishi Electric для серии FX1N является серия FX3U. Ближайший аналог FX1N-40MR-001:

• FX3U-40MR/ES(-A) — базовый блок с 24 входами, 16 релейными выходами и питанием 100-240V AC.
  • Преимущества FX3U: значительно более высокая производительность, больший объем памяти, поддержка более современных коммуникаций (встроенный USB-порт для программирования), прямой доступ к большему количеству модулей расширения FX3系列, все еще находится в активном производстве.
