Festo MZH-5/2-M3-L-LED

Festo MZH-5/2-M3-L-LED – Описание и технические характеристики

Общее описание

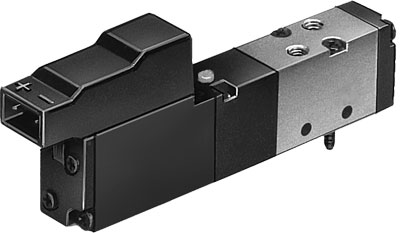

Клапан Festo MZH-5/2-M3-L-LED – это 5/2-ходовой электромагнитный клапан с ручным дублированием и светодиодной индикацией. Предназначен для управления пневматическими приводами в автоматизированных системах.

Ключевые особенности:

• 5/2-ходовая схема – два выхода, два сброса, одно питание.
• Электромагнитное управление – с катушкой 24 В постоянного или переменного тока (в зависимости от модификации).
• Ручное дублирование – возможность ручного переключения в аварийных ситуациях.
• Светодиодная индикация – визуальный контроль состояния клапана.
• Компактный размер – корпус из полимерного материала.
• Быстрое переключение – высокая скорость срабатывания.

Технические характеристики

| Параметр | Значение | |----------------------------|--------------| | Тип клапана | 5/2-ходовой электромагнитный | | Принцип действия | Моностабильный / Бистабильный (зависит от модификации) | | Рабочее давление | 0,15...0,8 МПа (1,5...8 бар) | | Среды | Сжатый воздух (масло- и пылезащищенный) | | Макс. расход воздуха | ~450...600 л/мин (зависит от давления) | | Присоединительный размер | G1/8" или M5 (уточняется по модели) | | Электрическое подключение | Разъемное (стандартный разъем Festo) | | Напряжение катушки | 24 В DC / 24 В AC (уточняется по модификации) | | Степень защиты | IP65 | | Температурный диапазон | -10...+60 °C | | Вес | ~0,15...0,2 кг |

Парт-номера и совместимые модели

Основные парт-номера:

• MZH-5/2-M3-L-LED-24VDC (24 В постоянного тока)
• MZH-5/2-M3-L-LED-24VAC (24 В переменного тока)
• MZH-5/2-M3-L-LED-110VAC (110 В переменного тока)
• MZH-5/2-M3-L-LED-230VAC (230 В переменного тока)

Совместимые аксессуары и компоненты:

• Катушки:
  • SMK-24 (24 В DC/AC)
  • SMK-230 (230 В AC)
• Разъемы:
  • CPV10-M1H-5L (5-контактный разъем)
• Пневматические фитинги:
  • QSL-1/8 (быстроразъемное соединение)
  • MS-1/8" (резьбовой фитинг)

Аналоги и заменяемые модели:

• Festo MHE2-MS1H-5/2-L-LED (альтернативная серия)
• Festo MH1-J5H-5/2-L-LED (клапаны с другим корпусом)
• SMC SY5120-5LZD (аналог от SMC)
• Camozzi 5/2-08 NC/NO (совместимый клапан Camozzi)

Применение

Клапан MZH-5/2-M3-L-LED используется в:

• Промышленных пневматических системах,
• Автоматизированных линиях сборки,
• Робототехнике,
• Упаковочных машинах,
• Станках с ЧПУ.

Если требуется уточнить параметры для конкретной модификации, рекомендуется проверить каталог Festo или техническую документацию.
