Festo MN1H-5/3G-D-1C 159681

Festo MN1H-5/3G-D-1C 159681 – Описание, технические характеристики и совместимые модели

Описание

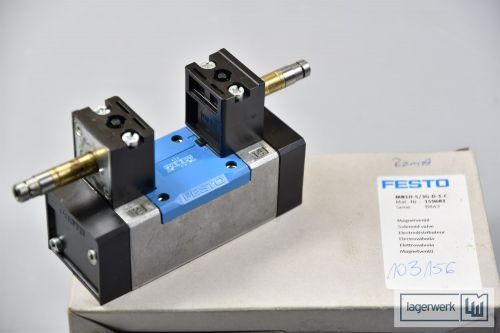

MN1H-5/3G-D-1C – это электромагнитный 5/3-ходовой золотниковый распределитель с пилотным управлением от компании Festo. Предназначен для управления пневматическими цилиндрами и исполнительными механизмами в промышленных системах автоматизации.

Основные особенности:

• 5/3-ходовой (5 портов, 3 позиции)
• Нормально закрытый (NC) в центральном положении
• Электромагнитное управление (соленоидный пилот)
• Золотниковая конструкция для высокого расхода
• Рабочее давление: до 10 бар
• Среды: сжатый воздух (очищенный, без смазки)

Технические характеристики

| Параметр | Значение | |--------------------------|--------------| | Тип распределителя | 5/3-ходовой, золотниковый | | Управление | Электромагнитное, моностабильное | | Номинальный размер | 5 мм | | Рабочее давление | 0…10 бар | | Расход (Qn) | до 1400 л/мин | | Напряжение катушки | 24 В DC (стандартно) | | Потребляемая мощность| ~5 Вт | | Время переключения | ~30 мс | | Степень защиты | IP65 | | Присоединение | G1/8" (резьбовое) | | Материал корпуса | Алюминий | | Температурный диапазон | -5…+60 °C | | Вес | ~0,5 кг |

Парт-номера и совместимые модели

Основные артикулы Festo:

• MN1H-5/3G-D-1C (базовая модель)
• 159681 (номер каталога)
• Катушки:
  • SM-9-24V-D (24 В DC)
  • SM-9-230V-AC (220 В AC)

Аналоги и совместимые модели:

• Festo MS6-LR-1/4G-D-3-C (альтернатива с аналогичными характеристиками)
• SMC SY5320-5LZD-01 (совместимый 5/3-ходовой клапан SMC)
• Camozzi 3P320-5/3-24VDC (аналог от Camozzi)

Применение

• Промышленная автоматизация
• Управление двусторонними пневмоцилиндрами
• Станки с ЧПУ, робототехника
• Транспортные и упаковочные системы

Если требуется дополнительная информация (например, схемы подключения или мануалы), уточните детали.
