Festo MEBH-5/2-1/8-B-230AC

Festo MEBH-5/2-1/8-B-230AC – Описание, технические характеристики и совместимость

Описание

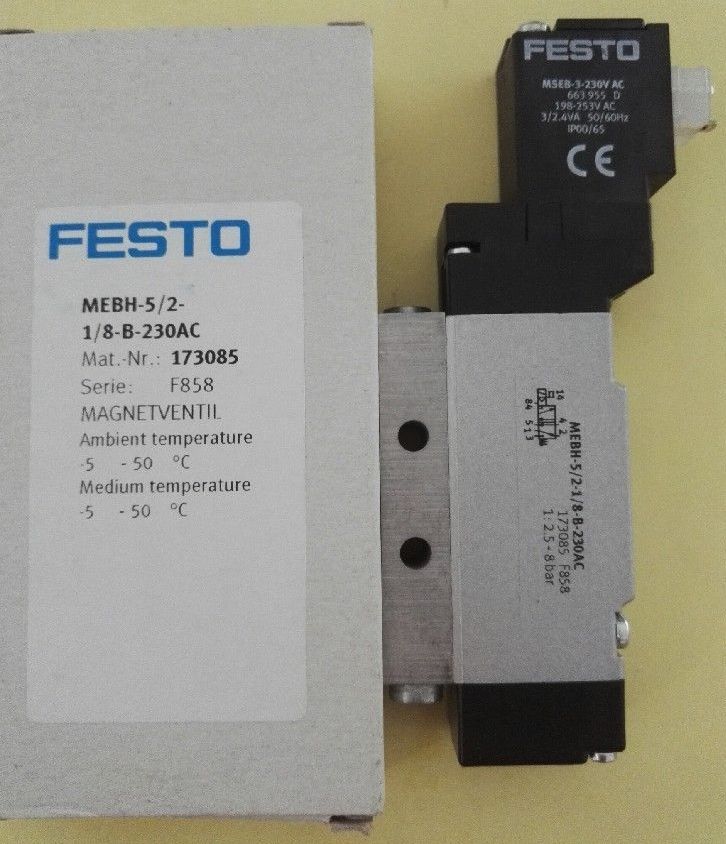

MEBH-5/2-1/8-B-230AC – это 5/2-ходовой электромагнитный клапан с пилотным управлением от компании Festo. Он предназначен для управления пневматическими приводами (цилиндрами) в автоматизированных системах.

Основные особенности:

• 5/2-ходовой – имеет 5 портов и 2 положения.
• Номинальный размер присоединения: 1/8" (G1/8).
• Напряжение питания: 230 В переменного тока (AC).
• Пилотное управление – для переключения используется электромагнитный пилотный клапан.
• Моноблочная конструкция – компактный и надежный корпус.
• Ручное дублирование – возможно ручное переключение (опционально).

Технические характеристики

| Параметр | Значение |
|------------------------|--------------|
| Тип клапана | 5/2-ходовой электромагнитный |
| Присоединительный размер | G1/8 (1/8") |
| Рабочее давление | 0,15...1 МПа (1,5...10 бар) |
| Напряжение питания | 230 В AC (50/60 Гц) |
| Потребляемая мощность | ~5 Вт |
| Время переключения | ~20...50 мс |
| Средний срок службы | >10 млн. циклов |
| Рабочая температура | -5°C ... +50°C |
| Степень защиты | IP65 |
| Материал корпуса | Полиамид (PA) |
| Подключение | Винтовые клеммы |

Парт-номера и совместимые модели

Аналогичные модели Festo (в зависимости от параметров)

• MEBH-5/2-1/8-B-24DC (версия 24 В DC)
• MEBH-5/2-1/4-B-230AC (версия с присоединением 1/4")
• MEBH-5/3-1/8-B-230AC (5/3-ходовой, с центральным положением)

Совместимые пилотные клапаны и аксессуары

• Пилотный клапан: VUVG-L10-M52H-1T-1C1 (24V DC) / VUVG-L10-M52H-1T-1A1 (230V AC)
• Катушка: MFH-5-1/8 (если требуется замена)
• Ручной дублер: MEBH-H-1/8 (опциональное ручное управление)

Совместимые пневмоцилиндры и арматура

• Цилиндры DNC, DSBC, ADN, EGC (при использовании с соответствующими фитингами)
• Фитинги QSL, QS, GRLA (для подключения труб)

Применение

Клапан используется в:

• автоматизации производственных линий,
• упаковочных машинах,
• станках с ЧПУ,
• робототехнике.

Если требуется точная совместимость с конкретной системой, рекомендуется уточнить у официального дилера Festo или проверить в каталоге Festo Online (festo.com/catalog).
