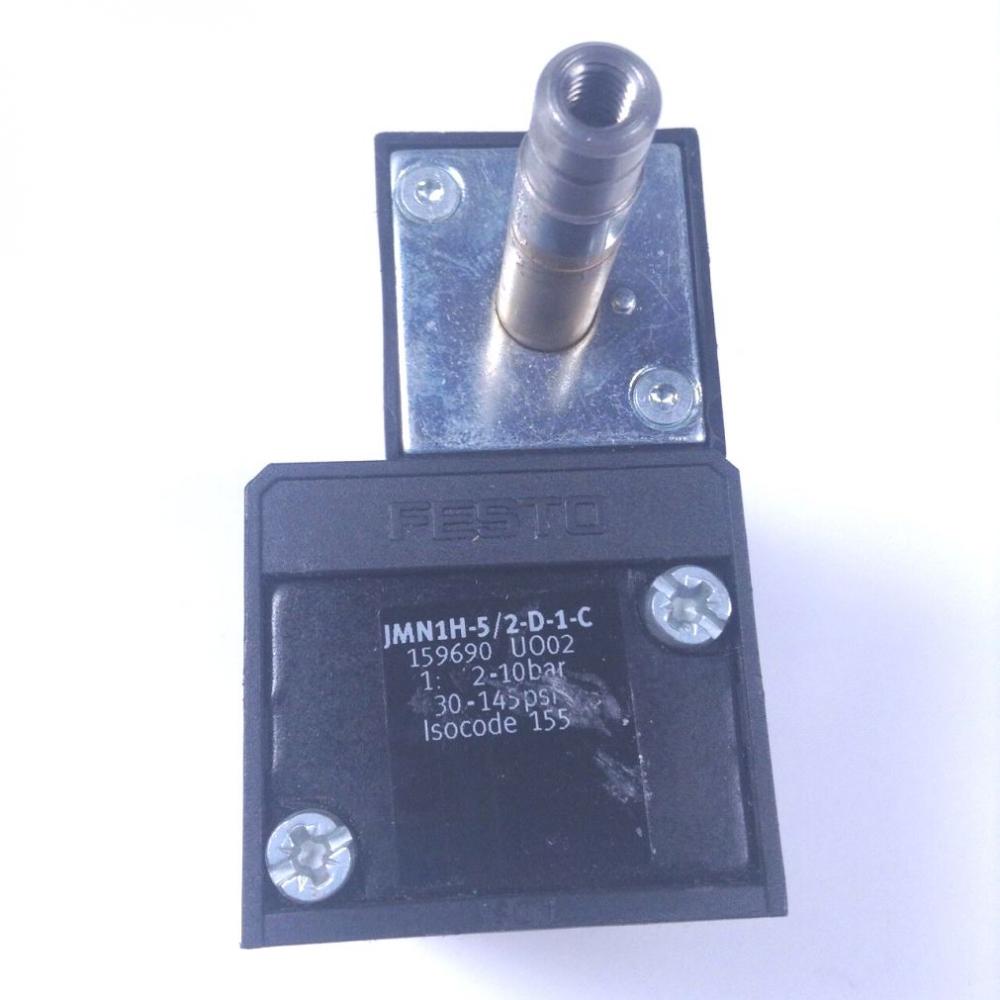

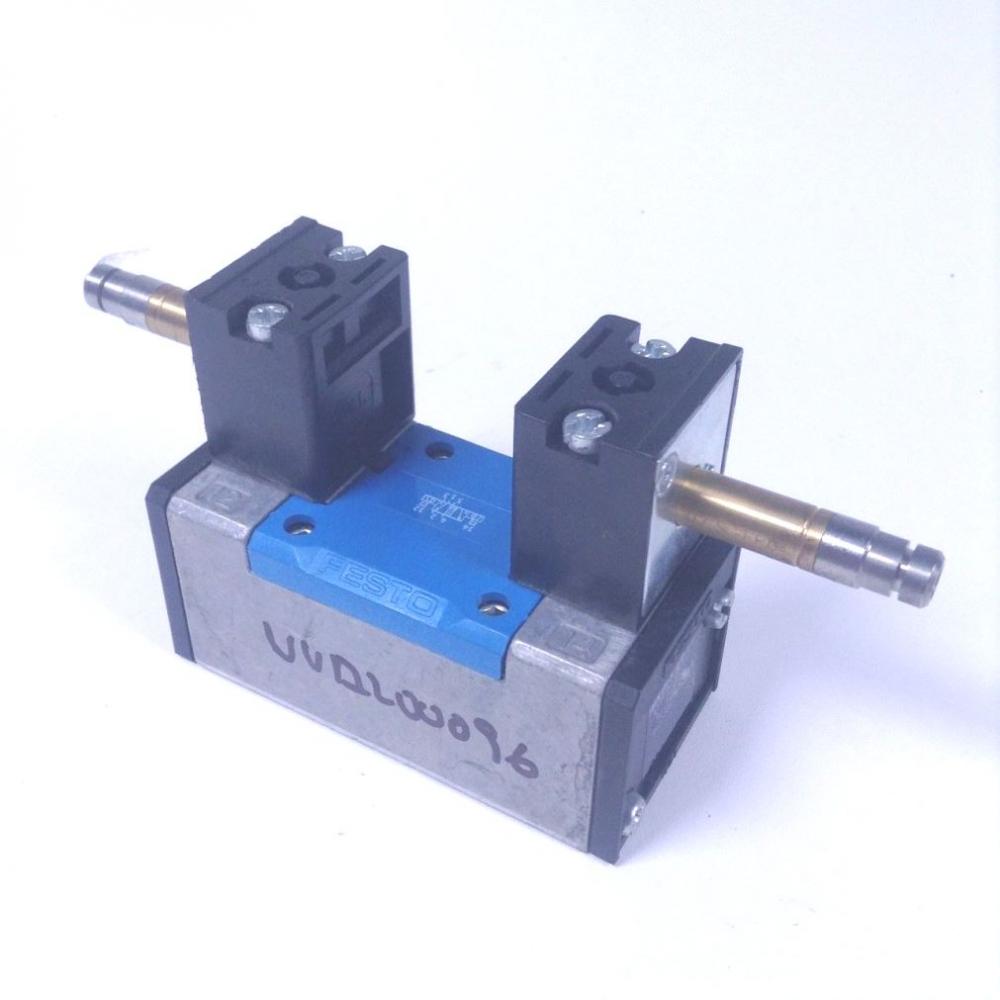

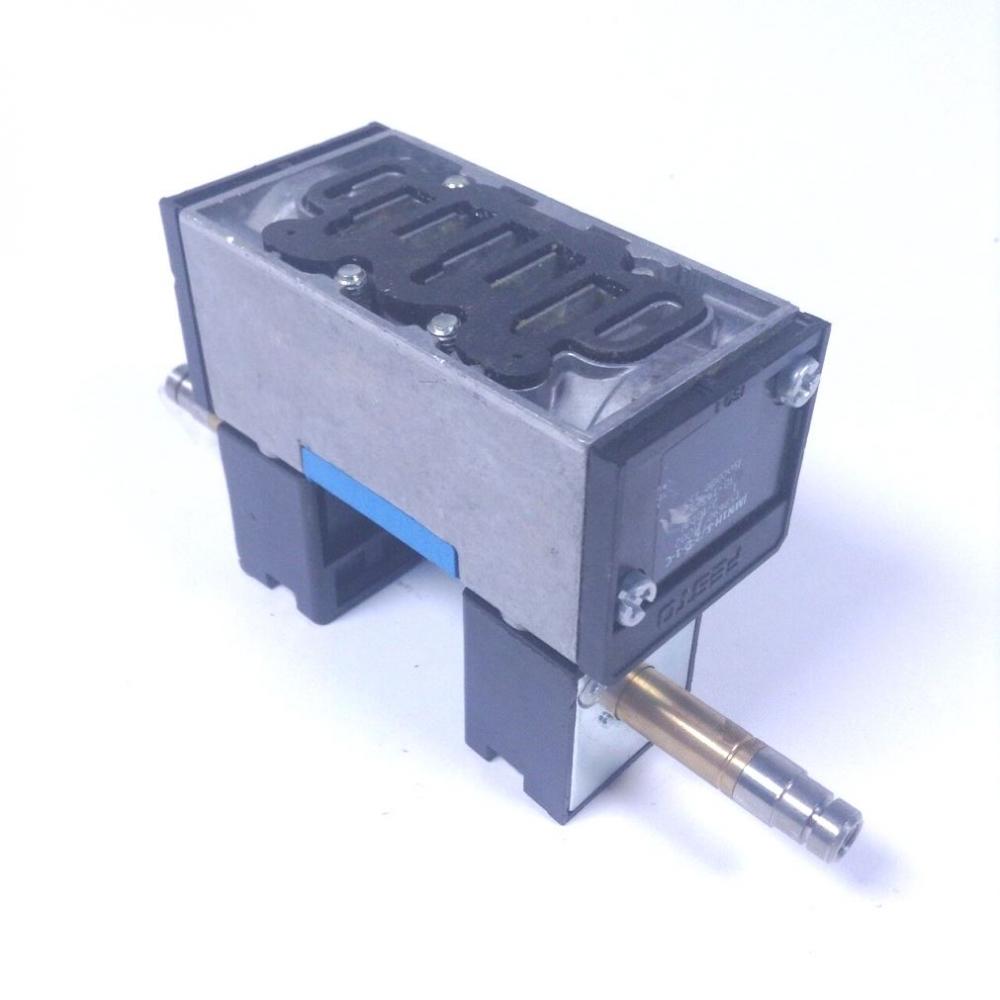

Festo JMN1H-5/2-D-1-C

Описание и технические характеристики пневматического клапана Festo JMN1H-5/2-D-1-C

Описание:
Клапан Festo JMN1H-5/2-D-1-C — это 5/2-ходовой пневматический распределитель с электромагнитным управлением (соленоидный), предназначенный для управления пневмоцилиндрами двустороннего действия. Используется в автоматизированных системах, промышленной автоматизации и робототехнике.

Основные особенности:

• 5/2-ходовая схема (5 портов, 2 положения)
• Монстабильное (одностороннее) управление – возврат в исходное положение пружиной
• Электромагнитное управление (соленоид)
• Быстрое переключение – высокая скорость срабатывания
• Компактный и легкий корпус
• Подключение: ISO 5599/1 (стандартный интерфейс)

Технические характеристики:

| Параметр | Значение | |----------------------------|--------------| | Тип клапана | 5/2 монстабильный | | Номинальный расход (Cv) | ~1,2 (уточняйте по каталогу) | | Рабочее давление | 0,15–1 МПа (1,5–10 бар) | | Макс. давление | 1,2 МПа (12 бар) | | Рабочая среда | Сжатый воздух (фильтрованный, без масла/с маслом) | | Вязкость среды | ≤ 21 мм²/с | | Температура среды | -10°C до +60°C (с учетом смазки) | | Напряжение катушки | 24 В DC (стандартно, возможны другие варианты) | | Потребляемая мощность | ~1,2 Вт (уточняйте по модификации) | | Степень защиты (IP) | IP65 | | Материал корпуса | Полиамид (PA) | | Вес | ~0,15 кг | | Подключение | G1/8 (резьба) | | Время переключения | ~15–30 мс |

Парт-номера и совместимые модели

Основные парт-номера:

• JMN1H-5/2-D-1-C (базовая модель)
• JMN1H-5/2-D-1-C-QS (с дополнительными опциями)
• Катушка (соленоид):
  • SM-9-24V-D (24V DC)
  • SM-9-230V-D (230V AC)

Совместимые модели:

• Серия JMN – аналогичные 5/2 клапаны
• Серия VUVG – более ранние аналогичные модели
• Серия MEH – для совместимости по интерфейсу ISO 5599/1
• Совместимые пилотные клапаны:
  • Festo MHE2-MS1H (для управления)

Применение:

• Управление пневмоцилиндрами
• Автоматизация производственных линий
• Робототехника
• Упаковочные машины

Для точных данных по расходу и совместимости рекомендуется проверять актуальный каталог Festo или консультироваться с поставщиком.
