Festo dsnu-16-25-P-A

Festo DSNU-16-25-P-A: Описание и технические характеристики

Общее описание

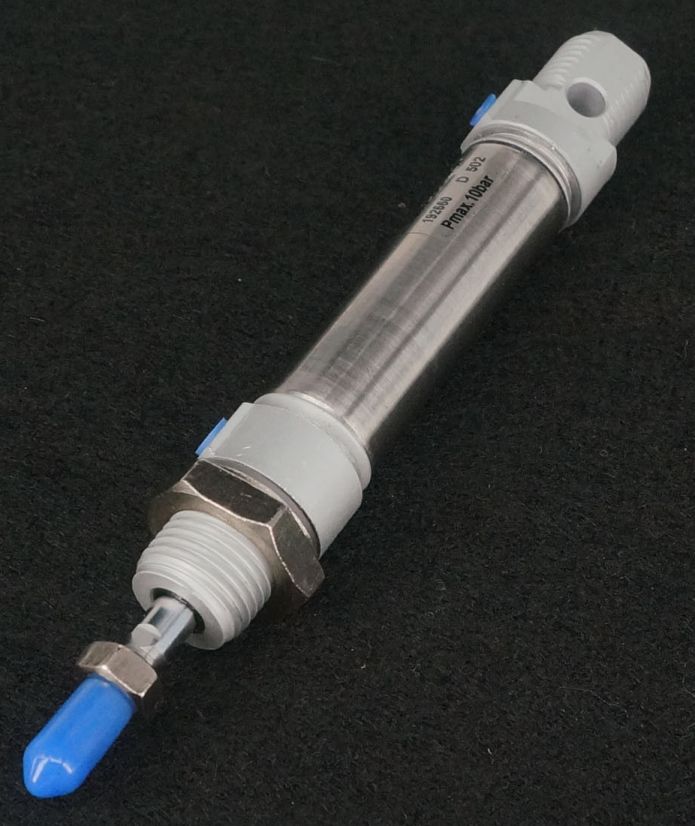

DSNU-16-25-P-A – это пневматический цилиндр с двойным действием от компании Festo. Модель выполнена из алюминиевого сплава и оснащена магнитным поршнем для работы с датчиками положения. Цилиндр предназначен для автоматизации производственных процессов, где требуется линейное перемещение с высокой точностью и надежностью.

Технические характеристики

| Параметр | Значение | |-------------------------|-----------------------------| | Тип цилиндра | Двойного действия | | Диаметр поршня | 16 мм | | Ход штока | 25 мм | | Рабочее давление | 1–10 бар (макс. 12 бар) | | Среда | Сжатый воздух (смазанный или без смазки) | | Температурный диапазон | -10°C до +80°C | | Материал корпуса | Алюминиевый сплав | | Материал штока | Нержавеющая сталь | | Уплотнения | NBR (нитрил-бутадиеновый каучук) | | Встроенный магнит | Да (для датчиков положения) | | Присоединение | M5x0,5 (резьбовое) | | Стандарт | ISO 6432 |

Парт-номера и совместимые модели

• Основной артикул: DSNU-16-25-P-A

• Альтернативные артикулы:

  • DSNU-16-25-P-A-G2 (с дополнительными опциями)
  • DSNU-16-25-P-A-M8 (с магнитным датчиком)

• Совместимые датчики положения:

  • SME-8-K-LED-24 (магнитный датчик)
  • SMT-8M (индуктивный датчик)

• Запасные части:

  • Уплотнительные кольца (набор) – E-16-10
  • Шток поршня – DSNU-16-ST
  • Крепежные скобы – DSNU-BRACKET

Применение

Цилиндр Festo DSNU-16-25-P-A используется в:

• Автоматизированных сборочных линиях
• Упаковочных машинах
• Робототехнике
• Транспортных системах

Преимущества

✔ Компактные размеры
✔ Высокая износостойкость
✔ Совместимость с датчиками положения
✔ Простота монтажа
