Festo CPE24-M1H-5/3G-3/8

Festo CPE24-M1H-5/3G-3/8 – Пневматический распределитель

Описание:

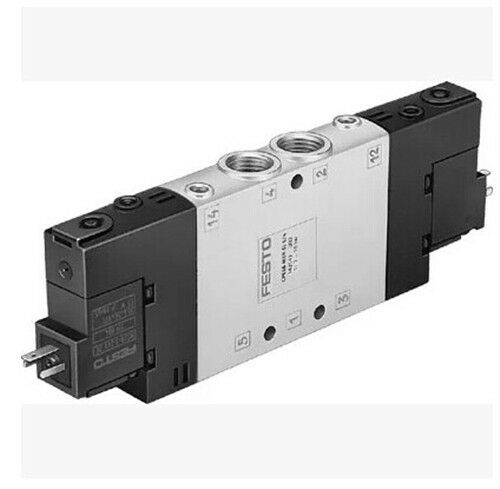

CPE24-M1H-5/3G-3/8 – это 5/3-ходовой пневматический распределитель с электромагнитным управлением от компании Festo. Предназначен для управления потоками сжатого воздуха в пневматических системах.

• Тип: 5/3 (5 портов, 3 позиции)
• Управление: Двойной соленоид (электрическое) + пружинный возврат
• Присоединительный размер: 3/8" (G1/4 внутренняя резьба)
• Номинальный расход: До 2000 л/мин
• Рабочее давление: 2–10 бар
• Напряжение катушек: 24 В DC (стандартное исполнение)
• Степень защиты: IP65

Технические характеристики:

| Параметр | Значение | |-------------------------|----------| | Тип распределителя | 5/3, закрытый в нейтральном положении | | Присоединение | G1/4 (внутренняя резьба) | | Номинальный расход | ~2000 л/мин (Cv ≈ 2,2) | | Рабочее давление | 2–10 бар | | Макс. давление | 12 бар | | Напряжение катушки | 24 В DC (стандарт) | | Потребляемая мощность | 1,2 Вт (при 24 В) | | Время переключения | ~15–30 мс | | Срок службы | >10 млн. циклов | | Температура среды | -5°C до +60°C | | Степень защиты | IP65 | | Материал корпуса | Полимер (PA) |

Парт-номера и совместимые модели:

• Основной артикул: CPE24-M1H-5/3G-3/8
• Альтернативные парт-номера:
  • CPE24-M1H-5/3G-1/4 (версия с G1/4)
  • CPE24-M1H-5/3A-3/8 (альтернативное исполнение)
• Катушки:
  • MFH-5/3 (стандартная)
  • MSFG-24 (защищенная версия)
• Совместимые клапаны:
  • Festo CPE14, CPE18 (меньшие типоразмеры)
  • Festo CPV (модульные версии)
  • Festo VTUG (аналогичные по характеристикам)

Применение:

• Промышленная автоматизация
• Управление пневмоцилиндрами
• Станки с ЧПУ
• Упаковочное оборудование

Если требуется точный аналог или замена, рекомендуется уточнить параметры у производителя.
