Festo ADN-25-30-A-P-A

Festo ADN-25-30-A-P-A: Описание и технические характеристики

Описание

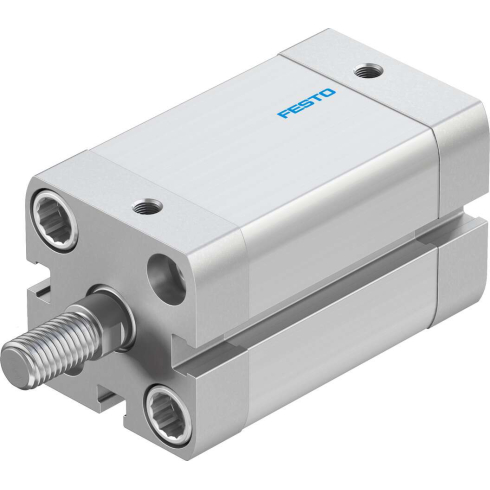

Цилиндр ADN-25-30-A-P-A от Festo – это пневматический двустороннего действия с поршневым штоком, предназначенный для линейных перемещений в промышленных автоматизированных системах. Модель оснащена демпфированием в конечных положениях, что обеспечивает плавный ход и снижает ударные нагрузки.

Корпус изготовлен из анодированного алюминия, что обеспечивает высокую коррозионную стойкость и долговечность. Поршневой шток выполнен из закаленной стали с хромированным покрытием для повышенной износостойкости.

Применяется в различных отраслях, включая машиностроение, упаковочное оборудование, автоматизацию производственных линий и робототехнику.

Технические характеристики

| Параметр | Значение | |--------------------------|--------------| | Тип цилиндра | Двустороннего действия | | Диаметр поршня | 25 мм | | Ход штока | 30 мм | | Рабочее давление | 1,5–10 бар | | Макс. скорость | До 1,5 м/с | | Температурный диапазон | -20°C до +80°C | | Монтаж | Резьбовой (с передней крышкой) | | Демпфирование | Регулируемое | | Материал корпуса | Алюминий (анодированный) | | Материал штока | Закаленная сталь (хромированная) | | Уплотнения | NBR (нитрил-бутадиеновый каучук) | | Стандарт | ISO 15552 (ранее ISO 6432) | | Подключение | G1/8 (внутренняя резьба) |

Парт-номера и совместимые модели

Основные парт-номера для ADN-25-30-A-P-A

• ADN-25-30-A-P-A – полное обозначение модели
• 152988 – возможный каталожный номер (уточняйте у производителя)

Совместимые аксессуары

• Кронштейны:
  • DNC-32 (крепление через проушину)
  • DNG-32 (крепление с лапками)
• Датчики положения:
  • SME-8-K-LED-24 (магнитные датчики)
  • SMT-8M (индуктивные датчики)
• Поршневые штоки:
  • Совместим с ADN-25-...-A-P-A (разные ходы)

Аналоги и замены

• ADN-25-30-A-P-A-S1 (с датчиками)
• ADN-25-30-I-P-A (с резьбовым штоком)
• DSNU-25-30-PPV-A (альтернативная серия от Festo)

Заключение

Цилиндр Festo ADN-25-30-A-P-A – надежное решение для автоматизации, отличающееся высокой точностью и долговечностью. Благодаря стандартному исполнению (ISO 15552) он легко интегрируется в существующие системы.

Для точного подбора аксессуаров и замен рекомендуется уточнять данные в официальном каталоге Festo или у дистрибьюторов.
