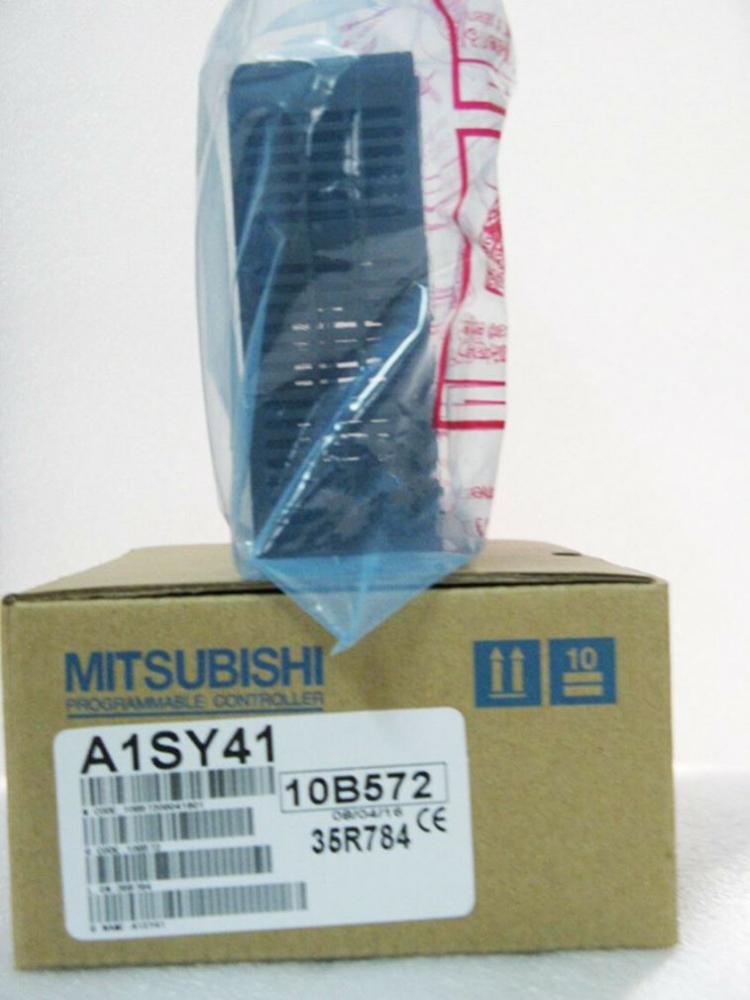

ПЛК Mitsubishi A1SY41

Описание модуля Mitsubishi A1SY41

Модуль дискретных выходов A1SY41 – это 16-канальный выходной модуль для ПЛК серии Mitsubishi Melsec-A. Он предназначен для управления внешними устройствами (реле, контакторами, сигнальными лампами и т. д.) через транзисторные выходы с открытым коллектором. Модуль совместим с различными контроллерами серии A и другими системами Melsec.

Технические характеристики

| Параметр | Значение | |---------------------------|-----------------------------------------------------------------------------| | Тип выходов | Транзисторные (открытый коллектор), NPN | | Количество выходов | 16 (по 8 на группу) | | Напряжение нагрузки | 5–24 В постоянного тока | | Максимальный ток | 0,1 А на канал (общий ток группы ≤ 0,8 А) | | Падение напряжения | ≤ 1,5 В (при токе 0,1 А) | | Изоляция | Оптоизоляция между цепями управления и выходами | | Скорость переключения | ≤ 1 мс (включение), ≤ 1 мс (выключение) | | Потребляемый ток | ≤ 60 мА (от 5 В) | | Рабочая температура | 0…55 °C | | Подключение | Клеммная колодка (винтовые зажимы) | | Совместимость | ПЛК серий Melsec-A (A1S, A2S, A3A и др.) |

Парт номера и аналоги

• Основной код: A1SY41
• Альтернативные номера:
  • A1SY41-E (европейская версия с сертификатами CE)
  • A1SY41-S6 (специальная модификация)

Совместимые модели ПЛК

Модуль работает с контроллерами серии Melsec-A, включая:

• Базовые блоки:
  • A1SJCPU, A1SCPU, A1SHCPU
  • A2SCPU, A2SHCPU
• Расширительные блоки:
  • A1SJ61BT11 (для подключения через CC-Link)
  • A1SX40, A1SX80 (входные модули)
• Системы с модульной архитектурой:
  • A3A, A3N, A2A, A2N

Примечания

• Модуль A1SY41 не поддерживает выходы типа "сухой контакт" (только транзисторные).
• Для защиты выходов рекомендуется использовать диоды (например, 1N4007) при подключении индуктивных нагрузок.
• Совместимость с более новыми сериями (Q, L, FX) возможна через адаптеры или конвертеры протоколов.

Если требуется более современный аналог, можно рассмотреть модули серии QY41P или LY41NT5P.
