Панель оператора Proface AST3301-B1-D24

Описание панели оператора Proface AST3301-B1-D24

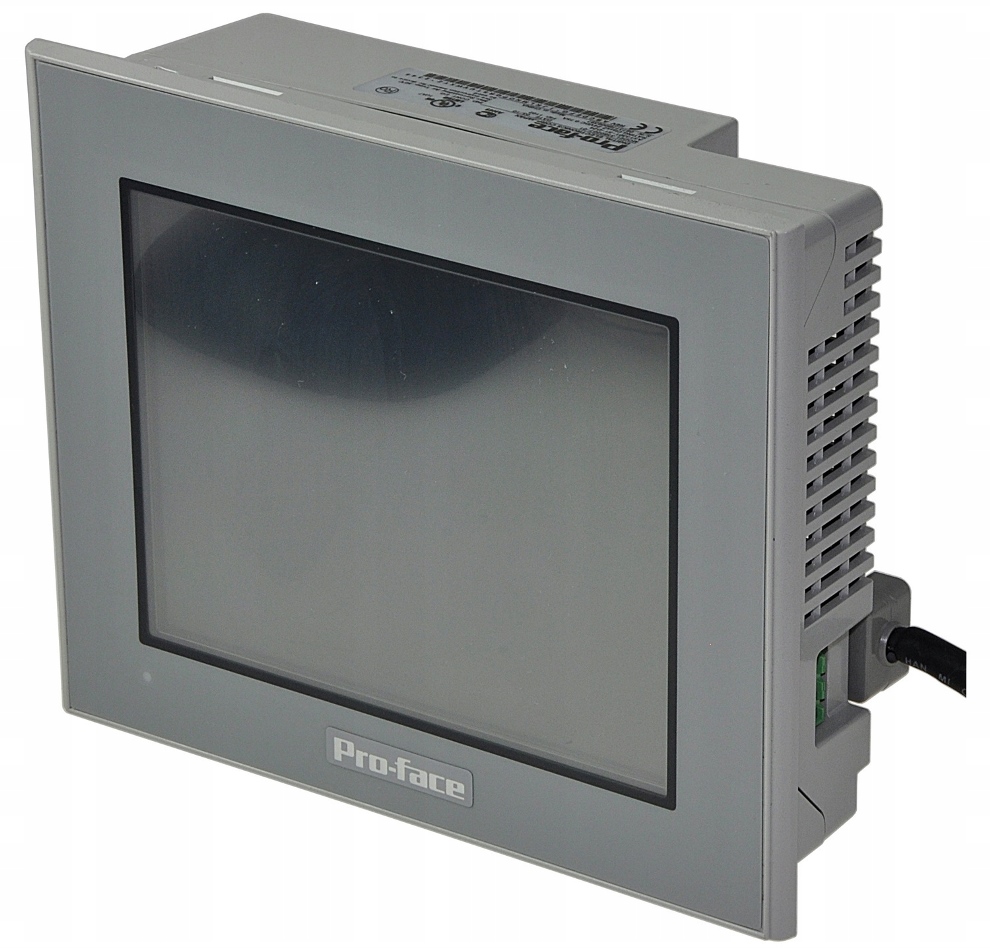

Proface AST3301-B1-D24 – это компактная и надежная панель оператора (HMI) с сенсорным экраном, предназначенная для визуализации и управления промышленными процессами. Модель оснащена монохромным ЖК-дисплеем с подсветкой, устойчивым к вибрациям и внешним воздействиям, что делает её идеальным решением для автоматизации производственных линий, станков и других промышленных систем.

Панель поддерживает прямое подключение к ПЛК и другим устройствам управления через стандартные промышленные интерфейсы.

Технические характеристики

| Параметр | Значение |
|----------------------------|-----------------------------------|
| Тип дисплея | Монохромный STN LCD с подсветкой |
| Размер экрана | 5,7" (120 × 64 мм) |
| Разрешение | 320 × 240 пикселей |
| Количество цветов | Монохромный (синий/белый) |
| Сенсорная панель | Аналоговая резистивная |
| Процессор | 32-битный RISC |
| Память | 4 МБ Flash, 1 МБ RAM |
| Интерфейсы | RS-232/422/485 (2 порта) |
| Поддерживаемые протоколы| Modbus RTU, Host Link (Omron), Mitsubishi, Siemens S7, и др. |
| Напряжение питания | 24 В DC (±10%) |
| Потребляемая мощность | ≤ 12 Вт |
| Условия эксплуатации | Температура: 0…50°C, влажность: 10…90% (без конденсата) |
| Защита | IP65 (лицевая панель) |
| Монтаж | Панельный (встраиваемый) |
| Размеры (Ш×В×Г) | 176 × 134 × 48 мм |
| Вес | ~0,7 кг |

Совместимые модели и парт-номера

Основной парт-номер:

• AST3301-B1-D24 (базовая модель)

Совместимые модули расширения:

• AST3-CP2 – кабель для подключения к Mitsubishi FX-серии
• AST3-CP3 – кабель для Omron Host Link
• AST3-CP4 – кабель для Modbus RTU

Аналогичные модели (совместимые по ПО и интерфейсам):

• AST3501 (7" монохромный)
• AST3701 (10,4" монохромный)
• GP-2500/2600/3000 (серия графических панелей Proface)

Программное обеспечение

Для программирования используется ProPBWin (для старых версий) или GP-Pro EX (актуальная версия).

Эта панель подходит для замены устаревших HMI в системах с ПЛК Mitsubishi, Omron, Siemens и другими популярными брендами.

Если требуется уточнение по конкретному подключению или протоколу, уточните детали вашей системы.
