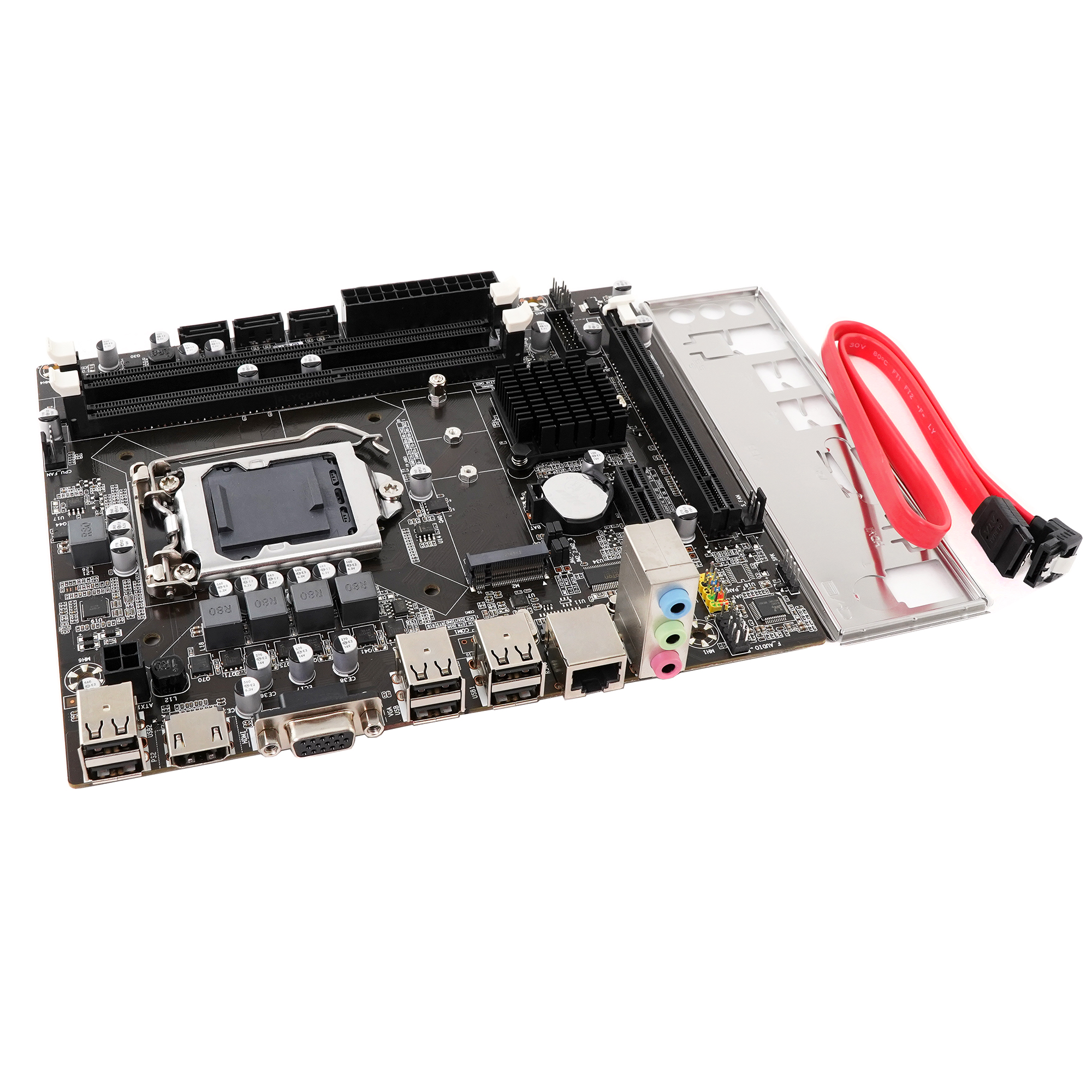

Материнская плата Azerty MB-H55-E LGA1156 Mini-DTX OEM

Конечно, вот подробное описание и технические характеристики для материнской платы Azerty MB-H55-E.

Важное примечание: Бренд "Azerty" (или "AZERTY"), как правило, не является производителем материнских плат, а скорее сборщиком систем или продавцом, который заказывает платы под собственной маркой у OEM-производителей (часто на таких заводах, как ECS, Foxconn, Sapphire и других). Поэтому данная плата является OEM-продуктом, что означает отсутствие прямой поддержки на сайте производителя и необходимость поиска драйверов по чипсету.

Описание

Материнская плата Azerty MB-H55-E — это компактная плата формата Mini-DTX, предназначенная для построения малогабаритных систем (SFF, Small Form Factor) начального и среднего уровня на базе процессоров Intel поколения LGA 1156.

Плата построена на чипсете Intel H55 Express, который ориентирован на работу со встроенной графикой процессоров семейства Clarkdale (первое поколение Intel Core i3/i5 с интегрированным GPU). Ключевой особенностью является вывод видеосигнала через интерфейс FDI (Flexible Display Interface) непосредственно с процессора, для чего на плате предусмотрены разъемы VGA и DVI.

Это OEM-решение, что говорит о его использовании в готовых сборках или для замены в сервисных центрах. Плата предлагает базовый набор функций, достаточный для офисных задач, работы в интернете и медиацентра.

Технические характеристики (Technical Specifications)

| Категория | Характеристики | | :--- | :--- | | Форм-фактор | Mini-DTX (203 × 170 мм) | | Сокет (Socket) | LGA 1156 | | Чипсет | Intel H55 Express | | Поддерживаемые процессоры | Процессоры Intel Core i7 / i5 / i3, Pentium (серии G) первого поколения (архитектура Nehalem/Westmere) | | Память | • 2 × слота DIMM DDR3
• Поддержка до 16 ГБ (8 ГБ на модуль)
• Частоты: 1066/1333 МГц | | Встроенная графика | • Интегрирована в процессор (требуется CPU с GPU, напр., Core i3-5xx, Core i5-6xx)
• Разъемы вывода: VGA (D-Sub), DVI-D | | Слоты расширения | • 1 × PCIe 2.0 x16 (для дискретной видеокарты)
• 1 × PCIe x1
• 1 × PCI (на некоторых ревизиях платы) | | Накопители | • 4 × SATA II 3 Гбит/с (поддержка RAID 0, 1)
• 1 × ATA-133 (IDE) разъем для подключения старых приводов | | Сеть (LAN) | 1 × Gigabit Ethernet контроллер (чаще всего Realtek RTL8111DL) | | Звук (Audio) | 6-канальный HD-аудиокодек (обычно Realtek ALC662) | | Задняя панель (I/O Panel) | • 1 x PS/2 (клавиатура)
• 1 x PS/2 (мышь)
• 1 x VGA
• 1 x DVI-D
• 4 x USB 2.0
• 1 x RJ-45 (LAN)
• 3 x аудиоразъема (Line-In, Line-Out, Mic-In) | | Внутренние разъемы | • 1 x 24-контактный разъем питания ATX
• 1 x 4-контактный разъем питания CPU (ATX12V)
• 2 x разъема для вентиляторов (CPU + SYS)
• 2 x USB 2.0 headers (дополнительно 4 порта)
• 1 x LPT header (для параллельного порта)
• 1 x COM header (для последовательного порта)
• Front Panel Audio header | | BIOS | AMI BIOS с поддержкой ACPI, PnP, SM BIOS |

Парт номера (Part Numbers) и совместимые модели

Из-за OEM-статуса платы точные партномера могут незначительно варьироваться в зависимости от партии и ревизии. Основной идентификатор — MB-H55-E.

Важные номера для поиска:

• Основное название модели: Azerty MB-H55-E
• Возможные варианты: MB-H55-E, H55-E, AZ-H55-E
• Похожие модели от других сборщиков: Эта плата является клоном или ребаджом моделей, основанных на reference-дизайне Intel. Она очень похожа на:
  • ECS H55H-M (самая известная и распространенная аналогичная модель)
  • Foxconn H55MX / H55MX-S
  • Jetway HI55

Совместимые модели процессоров (примеры):

• Core i5: i5-650, i5-660, i5-661, i5-670, i5-680
• Core i3: i3-530, i3-540, i3-550
• Pentium: G6950, G6960
• Core i7 (без встроенного GPU): i7-860, i7-870, i7-875K, i7-880 (Для этих процессоров потребуется дискретная видеокарта)
• Core i5 (без встроенного GPU): i5-750, i5-760 (Для этих процессоров потребуется дискретная видеокарта)

Рекомендация: Перед покупкой процессора обязательно обновите BIOS до последней доступной версии для обеспечения максимальной совместимости.

Где найти драйверы?

Поскольку сайт Azerty, скорее всего, не предоставляет драйверы для столь старого OEM-оборудования, ищите их по чипсету и используемым компонентам:

1. Чипсет Intel H55: Драйверы Inf Update ( Chipset Driver) на сайте Intel.
2. Звук Realtek ALC662: Универсальный драйвер HD Audio с сайта Realtek.
3. Сеть Realtek RTL8111DL: Универсальный драйвер LAN с сайта Realtek.
4. Драйверы управления можно попробовать найти для материнской платы ECS H55H-M на официальном сайте ECS — они с высокой вероятностью подойдут.
