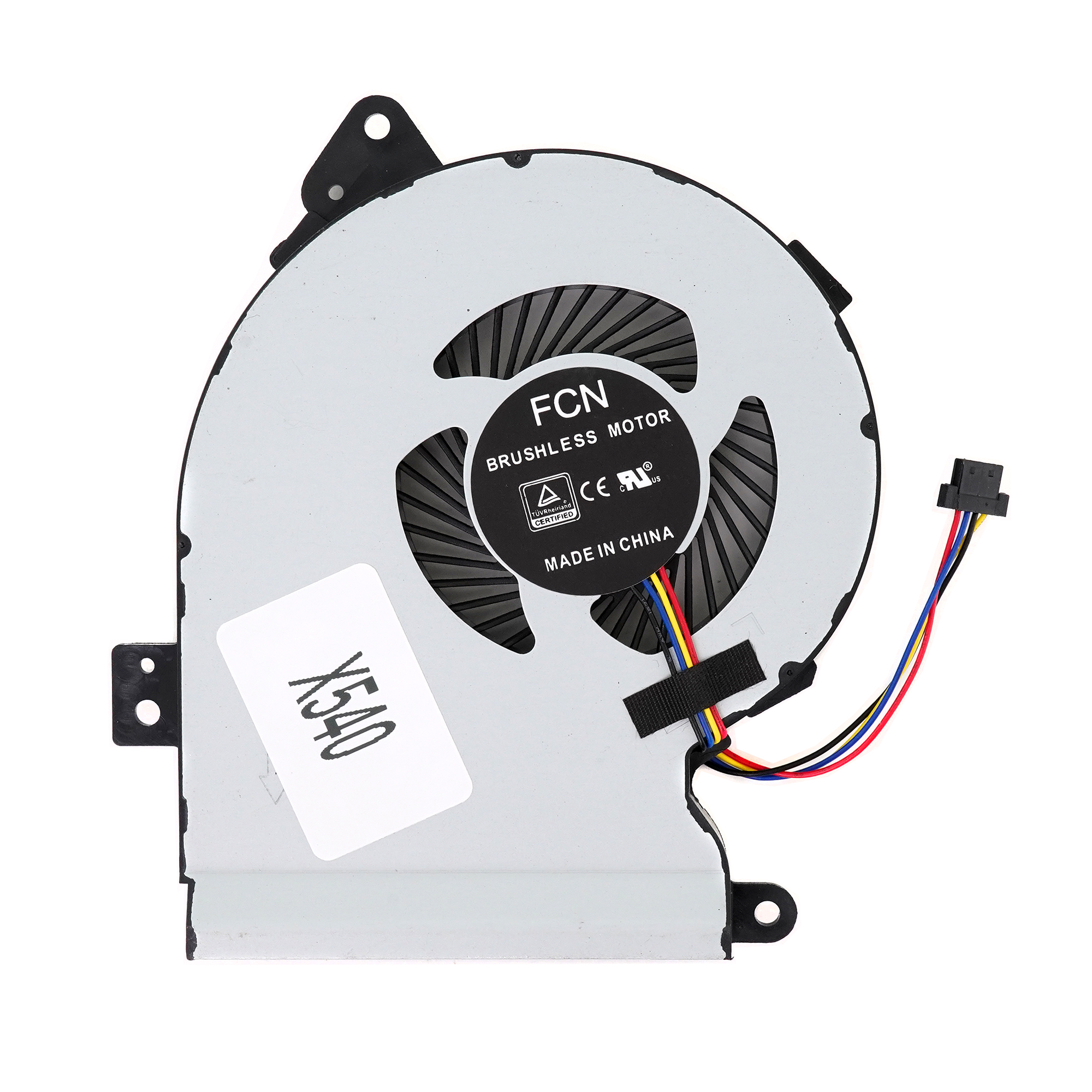

Вентилятор для ноутбука Asus X540L, X541S (4 pin)

Отличный выбор! Вентилятор (кулер) для ноутбуков Asus X540L и X541S — это распространенная деталь, так как эти модели часто страдают от перегрева. Вот подробное описание, характеристики и совместимость.

Общее описание

Вентилятор охлаждения (кулер) для ноутбуков серии Asus X540L/X541S представляет собой единый модуль, состоящий из радиатора, тепловых трубок и вентилятора на подшипнике скольжения. Он предназначен для отвода тепла от центрального процессора (CPU) и, в некоторых модификациях, от графического чипа.

Ключевая особенность: Разъем питания вентилятора — 4-пиновый (4 pin), что позволяет системе гибко управлять оборотами (PWM-управление) в зависимости от температуры, снижая шум в режиме простоя.

Типичные симптомы неисправности:

• Сильный шум, скрежет, гул или треск при работе.
• Прерывистая работа (то крутится, то останавливается).
• Полная остановка.
• Перегрев ноутбука (выключение или троттлинг под нагрузкой).

Технические характеристики (типовые)

• Тип разъема: 4-pin (PWM-управление).
• Напряжение питания: 5В.
• Тип подшипника: Скольжения (sleeve bearing) — наиболее распространенный для этих моделей. Реже встречается более долговечный качения (ball bearing).
• Диаметр вентилятора: ~70 мм (стандартно для данной платформы).
• Конструкция: Алюминиевый радиатор + 1 или 2 медные тепловые трубки + вентилятор в едином корпусе.
• Назначение: Охлаждение процессора (Intel Core i3/i5/i7 поколений Haswell, Broadwell) и встроенной графики.

Важно: Существуют две основные версии кулера для этой серии, отличающиеся конструкцией и совместимостью.

Парт-номера (Part Numbers) и Совместимость

Парт-номера обычно нанесены на наклейку на корпусе вентилятора. Совместимость зависит от конкретной материнской платы и установленного процессора.

Версия 1: Для моделей с процессором стандартной мощности (обычно с дискретной графикой или более горячим CPU)

• Парт-номер Asus: 0D0007U5B10, 0D0007U5B20, C60MA0REV1.0, C60MA0REV2.0
• Характеристика: Более массивный радиатор, две тепловые трубки. Часто используется в моделях с процессорами серии "M" (например, Intel Core i5-5200M) или в комплектации с дискретной графикой (например, NVIDIA GeForce 920M).
• Основная совместимость:
  • Asus X540L
  • Asus X540LA
  • Asus X540LP
  • Asus X540S
  • Asus X541L
  • Asus X541U (требуется проверка, часто схожая платформа)
  • Asus X541S
  • Asus X541NA
  • Asus X555L (частично, необходимо сверять визуально)

Версия 2: Для моделей с энергоэффективными процессорами (чаще без дискретной графики)

• Парт-номер Asus: 0D0007U5B30, C60MB0REV1.0, C60MB0REV2.0
• Характеристика: Облегченный радиатор, одна тепловая трубка. Часто используется в моделях с процессорами серии "U" (например, Intel Core i3-5005U, i5-5200U, Celeron, Pentium) и только с интегрированной графикой Intel HD.
• Основная совместимость:
  • Asus X540LA
  • Asus X540LJ
  • Asus X540S
  • Asus X541S
  • Asus X541UJ
  • Asus X541NA
  • Asus X555LA (частично, необходимо сверять визуально)

Универсальные/рыночные номера, по которым часто ищут:

• G509-001
• ADP0505HB-A71GL
• `NBE-055**

Критически важные рекомендации перед покупкой

1. Разбери и посмотри! Самый надежный способ — разобрать свой ноутбук, извлечь старый вентилятор и сверить парт-номер на наклейке, а также визуальную форму (количество тепловых трубок, расположение винтов, форму радиатора).
2. Сверяй по модели материнской платы. На материнской плате ноутбука есть маркировка (например, X540LA REV.2.0). Поиск по этой маркировке + "cooling fan" дает 100% точный результат.
3. Обрати внимание на разъем. Убедись, что новый кулер имеет именно 4-пиновый разъем. Хотя физически может подойти и 3-пиновый, управление оборотами может работать некорректно.
4. Производители запчастей: Качественные аналоги производят компании Delta, Sunon, AVC. При покупке безымянного кулера есть риск быстрого выхода из строя и высокого уровня шума.

Процесс замены (кратко)

1. Отключить ноутбук от сети и извлечь аккумулятор.
2. Снять заднюю крышку.
3. Открутить винты, фиксирующие кулер на плате и корпусе.
4. Аккуратно отсоединить 4-пиновый разъем.
5. Извлечь старый модуль, очистить посадочные места процессора и чипов от старой термопасты.
6. Нанести новую термопасту на чипы, установить новый кулер, подключить разъем и закрутить винты.
7. Собрать ноутбук и провести тест под нагрузкой.

Правильно подобранный и установленный кулер решит проблемы с перегревом и шумом, продлив жизнь вашему ноутбуку.
