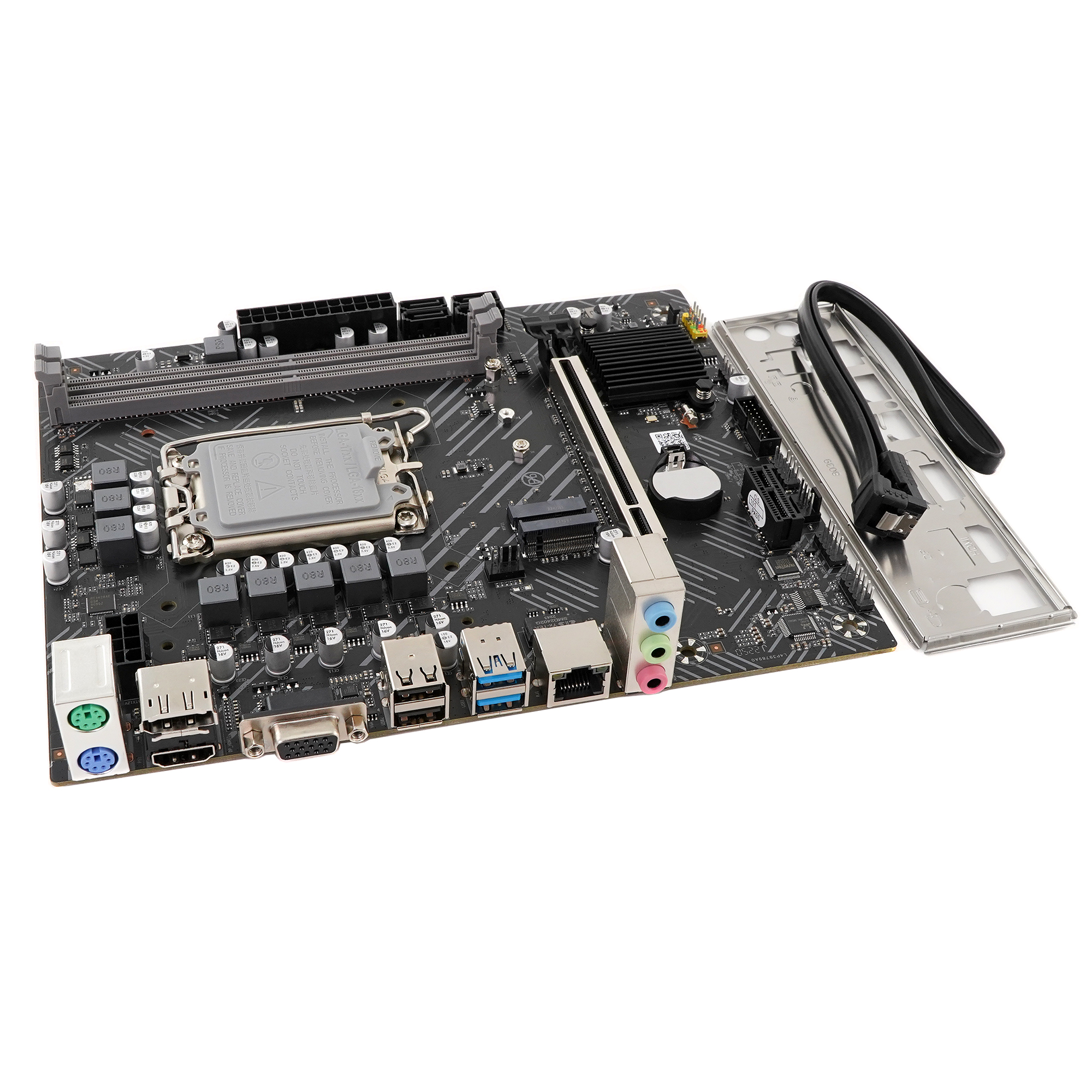

Материнская плата Azerty MB-H610-B LGA1700 Micro-ATX OEM

Конечно, вот подробное описание, технические характеристики и сопутствующая информация для материнской платы Azerty MB-H610-B LGA1700 Micro-ATX OEM.

Описание

Azerty MB-H610-B — это базовая материнская плата формата Micro-ATX, построенная на чипсете Intel H610. Она предназначена для создания недорогих, но надежных систем на базе процессоров Intel 12-го, 13-го и 14-го поколений (Alder Lake, Raptor Lake, Raptor Lake Refresh) с сокетом LGA1700. Плата имеет OEM-исполнение, что означает, что она поставляется в составе готовых системных блоков или для сборщиков ПК, и может не иметь красочной розничной упаковки и обилия аксессуаров.

Ключевые особенности:

• Целевое назначение: Офисные ПК, домашние мультимедийные системы, бюджетные игровые и рабочие станции начального уровня.
• Стабильность: Ориентирована на обеспечение стабильной работы всех компонентов без разгона.
• Компактность: Формат Micro-ATX позволяет использовать как компактные, так и большинство стандартных корпусов.
• Экономичность: Оптимальное решение для сборки ПК с процессорами Intel Core i3, i5 или Pentium/Celeron без необходимости расширенного функционала дорогих чипсетов.

Технические характеристики

| Категория | Характеристики | | :--- | :--- | | Форм-фактор | Micro-ATX (24.4 x 24.4 см) | | Сокет | LGA1700 | | Поддерживаемые процессоры | Intel Core i9 / i7 / i5 / i3, Pentium Gold, Celeron 12-го, 13-го и 14-го поколений (требуется актуальная версия BIOS для 13-го/14-го поколения) | | Чипсет | Intel H610 | | Память (RAM) | • 2 слота DIMM DDR4
• Поддержка до 64 ГБ (2x32 ГБ)
• Максимальная частота: 3200 МГц (для процессоров 12-го/13-го/14-го поколений)
• Поддержка двухканального режима | | Слоты расширения | • 1 x PCIe 4.0 x16 (для видеокарты)
• 1 x PCIe 3.0 x1 (для дополнительных плат) | | Накопители | • 2 x SATA III (6 Гбит/с) порта для 2.5"/3.5" накопителей
• 1 x M.2 слот (Key M) для NVMe SSD:
- Поддерживает PCIe 3.0 x4
- Длина до 2280 | | Встроенная графика | Поддержка видеовыходов процессора: HDMI, VGA (D-Sub) | | Звук | Встроенный кодек Realtek (обычно ALC897 или аналог), 5.1/7.1-канальный звук. | | Сеть | Встроенный гигабитный Ethernet-контроллер Realtek RTL8111H. | | Задняя панель (I/O Panel) | • 2 x USB 2.0
• 2 x USB 3.2 Gen1 (синие)
• 1 x HDMI
• 1 x VGA (D-Sub)
• 3 x аудиоразъема (для 5.1-канального звука)
• 1 x порт LAN (RJ-45)
• Разъемы для клавиатуры/мыши PS/2 (комбинированный или раздельные) | | Внутренние разъемы | • 1 x разъем для вентилятора процессора (4-pin)
• 1 x разъем для корпусного вентилятора (обычно 4-pin)
• 2 x разъема SATA III
• 1 x разъем M.2 (Key M)
• Разъемы для передней панели аудио (HD Audio)
• Разъемы для USB 2.0 и USB 3.2 Gen1 с передней панели корпуса
• Системная панель (Power, Reset, индикаторы)
• 24-контактный разъем питания ATX
• 8-контактный разъем питания процессора (EPS12V) | | Охлаждение | Пассивные радиаторы на элементах питания процессора (VRM). | | BIOS | AMI UEFI BIOS с базовым набором настроек. |

Парт-номера и совместимые модели (важная информация)

1. OEM-статус: Модель MB-H610-B — это общее OEM-название. У разных партий или поставщиков могут быть незначительные вариации в компоновке или ревизиях (например, Ver 1.0, Ver 1.2).

2. Ключевые идентификаторы:

   • Основное название модели: Azerty MB-H610-B
   • Чипсет: Intel H610
   • Форм-фактор: Micro-ATX
   • Сокет: LGA1700
   • Часто на самой плате можно найти маркировку, например, MB-H610-B VER:1.0 или серийный номер (S/N).

3. Совместимые модели процессоров (примеры):

   • 14-го поколения (Raptor Lake Refresh): Core i9-14900, i7-14700, i5-14500, i3-14100.
   • 13-го поколения (Raptor Lake): Core i9-13900, i7-13700, i5-13600, i5-13400, i3-13100.
   • 12-го поколения (Alder Lake): Core i9-12900, i7-12700, i5-12600, i5-12400, i3-12100, Pentium G7400, Celeron G6900.
   • Важно: Для установки процессоров 13-го и 14-го поколений может потребоваться обновление BIOS. Без совместимого (12-го поколения) процессора для старта и прошивки это сделать невозможно.

4. Совместимость с другими компонентами:

   • Оперативная память: Любые модули DDR4 стандарта UDIMM, соответствующие спецификации JEDEC. Рекомендуется использовать комплекты с частотой 3200 МГц для максимальной производительности.
   • Видеокарты: Совместима с любыми современными видеокартами, подключаемыми через PCIe x16 (включая PCIe 4.0 и 5.0, но они будут работать на скорости PCIe 4.0). Учитывайте ограниченное количество слотов и возможную необходимость в дополнительном питании от блока питания.
   • Блок питания: Стандартный ATX блок питания с 24-контактным и 8-контактным (4+4) разъемами.
   • Корпуса: Совместима с любыми корпусами формата Micro-ATX (mATX) и ATX (так как имеет меньший размер).

Важные замечания для пользователя

• Отсутствие разгона: Чипсет H610 не поддерживает разгон процессора (повышение множителя). Память будет работать на максимальной поддерживаемой процессором частоте (обычно 3200 МГц для i5/i7/i9, 3200 или ниже для Pentium/Celeron).
• Ограниченное количество портов: Всего 4 USB на задней панели и ограниченное количество внутренних разъемов — учитывайте это при планировании конфигурации.
• M.2 только NVMe: M.2 слот поддерживает только накопители формата PCIe (NVMe). SATA M.2 SSD работать не будут.
• Обновление BIOS: Перед покупкой процессора 13-го/14-го поколения уточните у продавца, установлена ли на плату свежая BIOS. Если нет, потребуется процессор 12-го поколения для выполнения обновления.

Данная плата — отличный бюджетный фундамент для простой и надежной системы, где не требуются расширенные возможности и большое количество периферийных устройств.
