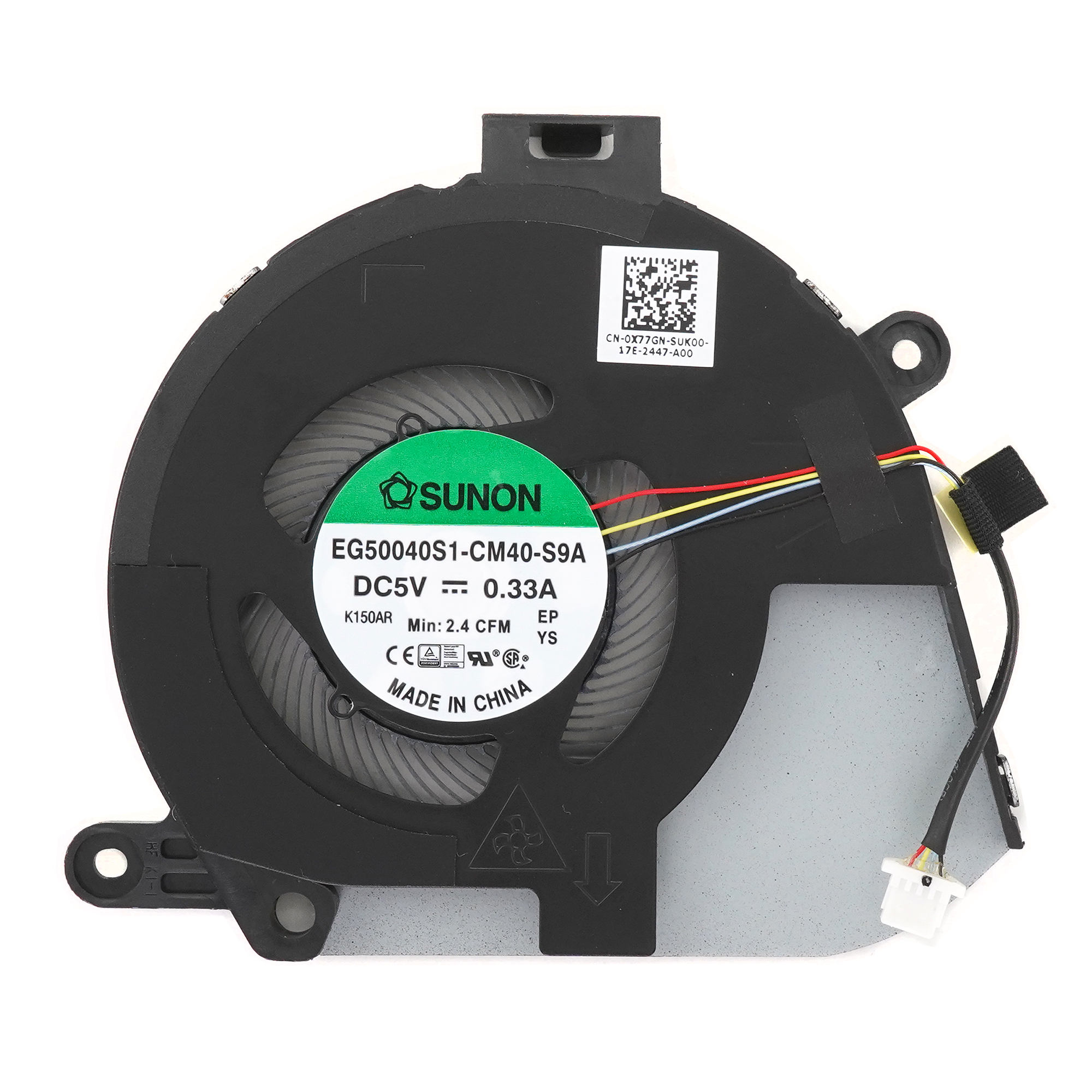

Вентилятор для ноутбука Dell Latitude 9520 (4 pin)

Отличный выбор! Dell Latitude 9520 — это премиальный бизнес-ноутбук, и замена его системы охлаждения требует внимания к деталям. Вот комплексное описание, технические характеристики и информация о совместимости для вентилятора охлаждения (кулера) Dell Latitude 9520.

Описание

Вентилятор охлаждения для Dell Latitude 9520 — это неразборный модуль, который объединяет в себе радиатор, тепловые трубки (heat pipes) и вентилятор с 4-контактным разъемом. Он предназначен для отвода тепла от центрального процессора (CPU) и, в некоторых конфигурациях, также отводит тепло от чипсета или системы питания.

Ключевая особенность — 4-контактный разъем PWM (Pulse Width Modulation), который позволяет системе точно управлять скоростью вращения вентилятора на основе температуры компонентов. Это обеспечивает баланс между эффективным охлаждением под нагрузкой и минимальным уровнем шума в режиме простоя.

Признаки неисправности, при которых может потребоваться замена:

• Постоянно громкий шум, скрежет или дребезжание от вентилятора.
• Циклическое включение/выключение вентилятора на максимальных оборотах.
• Частые перегревы, троттлинг (снижение производительности) и неожиданные выключения ноутбука.
• Вентилятор не вращается вообще, даже при высокой нагрузке.

Технические характеристики

• Тип: Модуль охлаждения (радиатор + тепловые трубки + вентилятор в сборе).
• Разъем вентилятора: 4-pin (PWM).
• Назначение: Охлаждение процессора (Intel 11-го поколения Tiger Lake-UP3) и сопутствующих компонентов.
• Конструкция: Алюминиевый радиатор, медные тепловые трубки, турбинный вентилятор.
• Термоинтерфейс: В заводской комплектации часто предустановлены термопрокладки на VRM и чипы памяти. Важно: Для процессора требуется отдельное нанесение свежей термопасты (например, Arctic MX-4, MX-6, Thermal Grizzly Kryonaut) при установке.
• Уровень шума: Зависит от нагрузки (управляется PWM). В исправном состоянии работает практически бесшумно на низких оборотах.

Парт-номера (Dell P/N - Part Number)

Это официальные номера запчастей от Dell. Это самый надежный способ найти точную совместимую деталь.

Основные парт-номера для Dell Latitude 9520:

• 0J4H7F — самый распространенный номер для модуля охлаждения.
• 0ZXP7C — еще один валидный номер запчасти.
• 07T0M3 — также встречается в каталогах запчастей.

Важно: Номер может незначительно варьироваться в зависимости от региона поставки или субпоставщика, но 0J4H7F является основным и общепризнанным.

Код поставщика (FRU): Иногда на самой детали может быть наклейка с номером типа DGJFF или подобным. Однако для поиска всегда ориентируйтесь на P/N от Dell (0J4H7F).

Совместимые модели

Модуль охлаждения спроектирован специально для корпусов и материнских плат линейки Latitude 9520. Он не является универсальным.

Полная совместимость (используется точно такая же деталь):

• Dell Latitude 9520 — все конфигурации (с процессорами i5-1145G7, i5-1155G7, i7-1185G7, i7-1186G7, i7-1195G7).
  • Модели 2-in-1 (совместимость неполная, см. ниже).
• Dell Latitude 9520 2-in-1 — требует проверки! Хотя платформа аналогична, конструкция корпуса и системы охлаждения в версии 2-in-1 может отличаться из-за поворотного механизма. Перед покупкой необходимо уточнять парт-номер для 9520 2-in-1 отдельно. Часто, но не всегда, он одинаковый.

Важные замечания по совместимости:

1. Несовместим с другими сериями: Не подходит для ноутбуков серий XPS, Inspiron, Vostro, Precision или более старых/новых моделей Latitude (например, 9420, 9510, 9530, 7420 и т.д.).
2. Точность при заказе: При покупке на AliExpress, eBay или в магазинах запчастей всегда указывайте точную модель ноутбука (Dell Latitude 9520) и Service Tag (если возможно). Используйте парт-номер 0J4H7F для сверки.
3. Service Tag — лучший способ: Самый надежный метод — ввести Service Tag вашего ноутбука на официальном сайте Dell в разделе поддержки или на сайтах проверенных поставщиков запчастей (например, parts-people.com, laptopcenter.eu). Это гарантирует 100% совместимость.

Рекомендации по покупке и замене

• Источники: Официальные партнеры Dell, проверенные магазины запчастей для ноутбуков, крупные продавцы на eBay/AliExpress с хорошими отзывами.
• Качество: Старайтесь покупать оригинальные (OEM) детали или качественные реплики от известных производителей (например, Sunon, AVC, Delta — которые часто являются оригинальными поставщиками для Dell).
• Замена: Процесс требует разборки ноутбука, откручивания винтов системы охлаждения, очистки старой термопасты и аккуратной установки нового модуля. Если вы не уверены в своих силах, лучше доверить работу профессионалу.

Итог: Для замены вентилятора в Dell Latitude 9520 ищите модуль охлаждения с парт-номером 0J4H7F (или 0ZXP7C) и 4-пиновым разъемом. Убедитесь в совместимости, особенно если у вас модель 2-in-1, и используйте свежую термопасту при установке.
