Матрица B140RTN02.3

Конечно, вот подробное описание матрицы B140RTN02.3, собранное из технических спецификаций и рыночных данных.

Общее описание

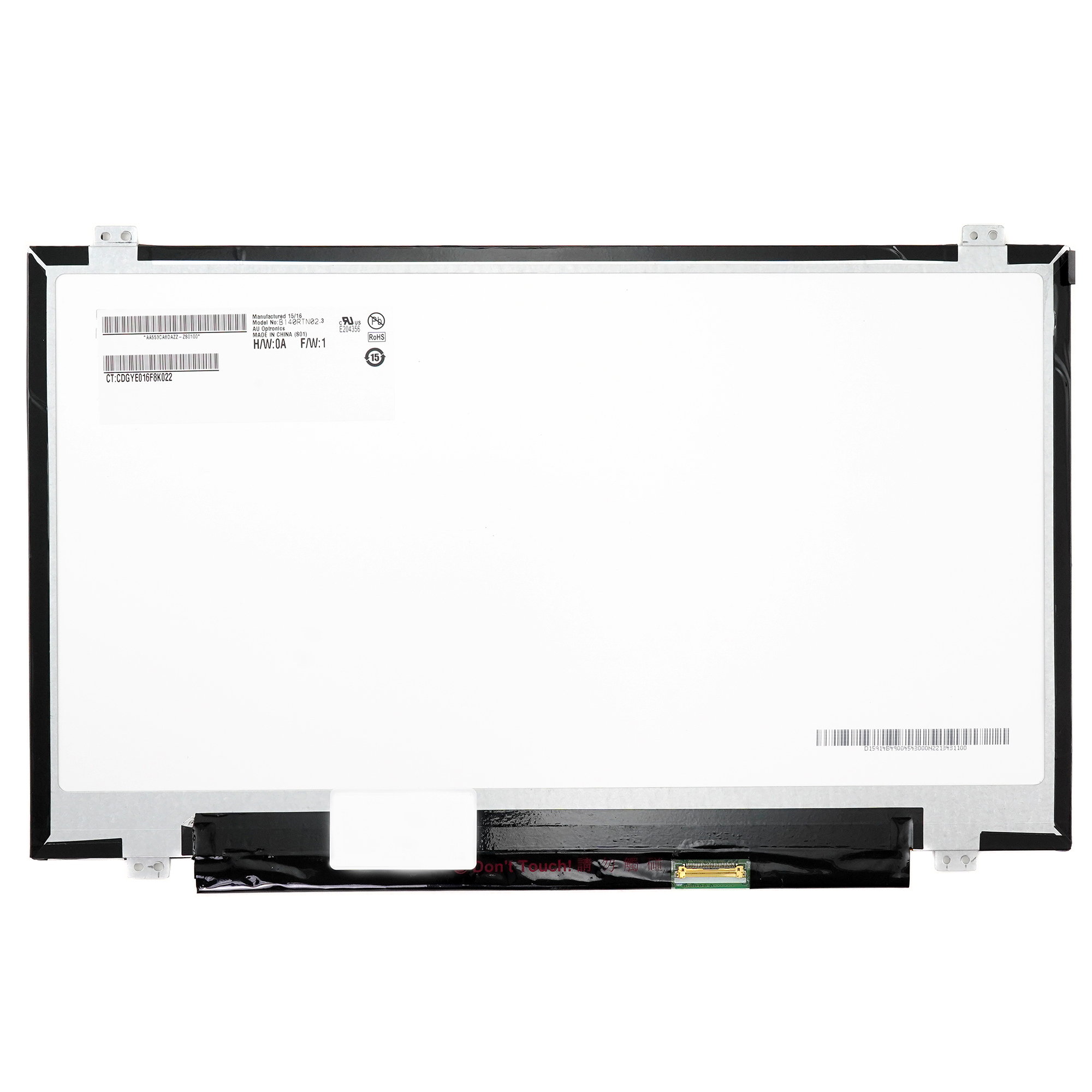

B140RTN02.3 — это 14.0-дюймовая ЖК-матрица (LCD), разработанная компанией BOE (Beijing Oriental Electronics). Это одна из самых распространенных и популярных матриц в своем классе, широко использовавшаяся в ноутбуках среднего и бюджетного сегмента в 2010-х годах.

Ключевые особенности:

• Технология: TN (Twisted Nematic) — устаревшая технология по современным меркам.
• Основное применение: Ноутбуки, нетбуки.
• Сильные стороны: Низкая стоимость, малое время отклика.
• Слабые стороны: Очень плохие углы обзора (особенно по вертикали), низкая контрастность и цветопередача по сравнению с IPS-матрицами.

Технические характеристики

| Параметр | Значение | | :--- | :--- | | Диагональ | 14.0 дюймов | | Разрешение | 1366 x 768 (HD, WXGA) | | Соотношение сторон | 16:9 | | Технология подсветки | LED | | Тип матрицы | TN (Twisted Nematic) | | Поверхность | Матовая (Anti-Glare) | | Яркость | Около 200-220 кд/м² (нитр) | | Контрастность | Около 500:1 (типичное значение для TN) | | Время отклика | 25 мс (типичное, Grey-to-Grey может быть ниже) | | Углы обзора | 90/65/65/65 (типичные для TN: CR ≥ 10) | | Количество цветов | 262K (6-bit + FRC) | | Разъем подключения | 40-пиновый LVDS (разъем с двумя ключами, 30+10 pin) | | Положение разъема | Нижнее (Bottom) | | Толщина рамки | Примерно 2.0 мм с одной стороны (требует уточнения под модель) | | Габариты (ВхШхГ) | ~ 195.0 x 324.5 x 3.0 мм (требует уточнения) | | Вес | ~ 300 г |

Важное примечание: Характеристики, особенно яркость и контрастность, могут незначительно варьироваться в зависимости от партии и модификации.

Парт-номера и совместимые аналоги

Матрица часто продается и маркируется под разными номерами. Перед заменой критически важно сверить физические параметры: расположение разъема, его тип, габариты и толщину.

Основные парт-номера (полные или частичные совпадения):

• B140RTN02.3 (оригинальный номер BOE)
• B140RTN02.3 F (модификация)
• LP140WH2(TL)( — Не является прямым аналогом! Это матрица от LG с другими характеристиками (часто IPS), но может иметь схожий форм-фактор. Требуется обязательная проверка.
• N140B6-L02 — Не является прямым аналогом! Аналогичная ситуация — матрица от INNOLUX.
• LTN140AT — Общий префикс для многих 14" TN матриц от Samsung/AUO, но конкретная модификация должна совпадать.

Правило замены: Ищите матрицу с идентичным разъемом (40-pin LVDS, нижнее расположение) и точно такими же габаритными размерами и креплениями. Лучше всего использовать номер, нанесенный на задней стороне вашей старой матрицы (штрих-код или белая наклейка).

Совместимые модели ноутбуков (примеры)

Эта матрица использовалась в огромном количестве моделей. Вот некоторые из наиболее известных серий:

• Acer: Aspire 5750G, 5755G, 5741G, 5742G, 5738G, Timeline 4830TG, 5810TG; Extensa 5235, 5635G.
• HP: Pavilion g6 (g6-1b00sr, g6-1210sr и др.), G7, G4; ProBook 4530s, 4540s; Compaq CQ58, CQ57.
• Dell: Vostro 1540, 3450, 3550; Inspiron N4050, N5010, N5030, N5040, 14R (N4110), 15R (N5110).
• Lenovo: G580, G570, G560, G550, B590, B570; IdeaPad Z570, Z580.
• Toshiba: Satellite L750, L755, C850, L850; Satellite Pro C850.
• Samsung: NP300V5A, NP350V5C.
• MSI: Серии CX, CR.

Как точно определить совместимость:

1. Найдите точную модель вашего ноутбука (на наклейке на днище, например, Acer Aspire 5750G-2354G50Mnkk).
2. Вбейте эту полную модель в поиск на сайтах крупных продавцов запчастей (например, aliexpress, notebookcenter, partnumber и т.д.) вместе со словом "матрица" или "LCD".
3. Сравните предлагаемый номер матрицы с B140RTN02.3 и проверьте, совпадает ли разъем и расположение.

Вывод

B140RTN02.3 — это стандартная, уже устаревшая TN-матрица для бюджетных ноутбуков. Ее замена обычно требуется из-за появления битых пикселей, полос или физических повреждений. При поиске замены ключевое значение имеют тип и положение разъема, а не только диагональ и разрешение. Если есть возможность, рекомендуется рассмотреть апгрейд на совместимую IPS-матрицу с лучшими углами обзора и цветопередачей, предварительно убедившись в полной совместимости по разъему и корпусу.
