Матрица LP170WQ1 (SP)(C1)

Отличный выбор! Матрица LP170WQ1 (SP)(C1) — это одна из самых популярных и распространенных 17-дюймовых матриц своего времени, устанавливавшаяся в огромное количество ноутбуков.

Описание

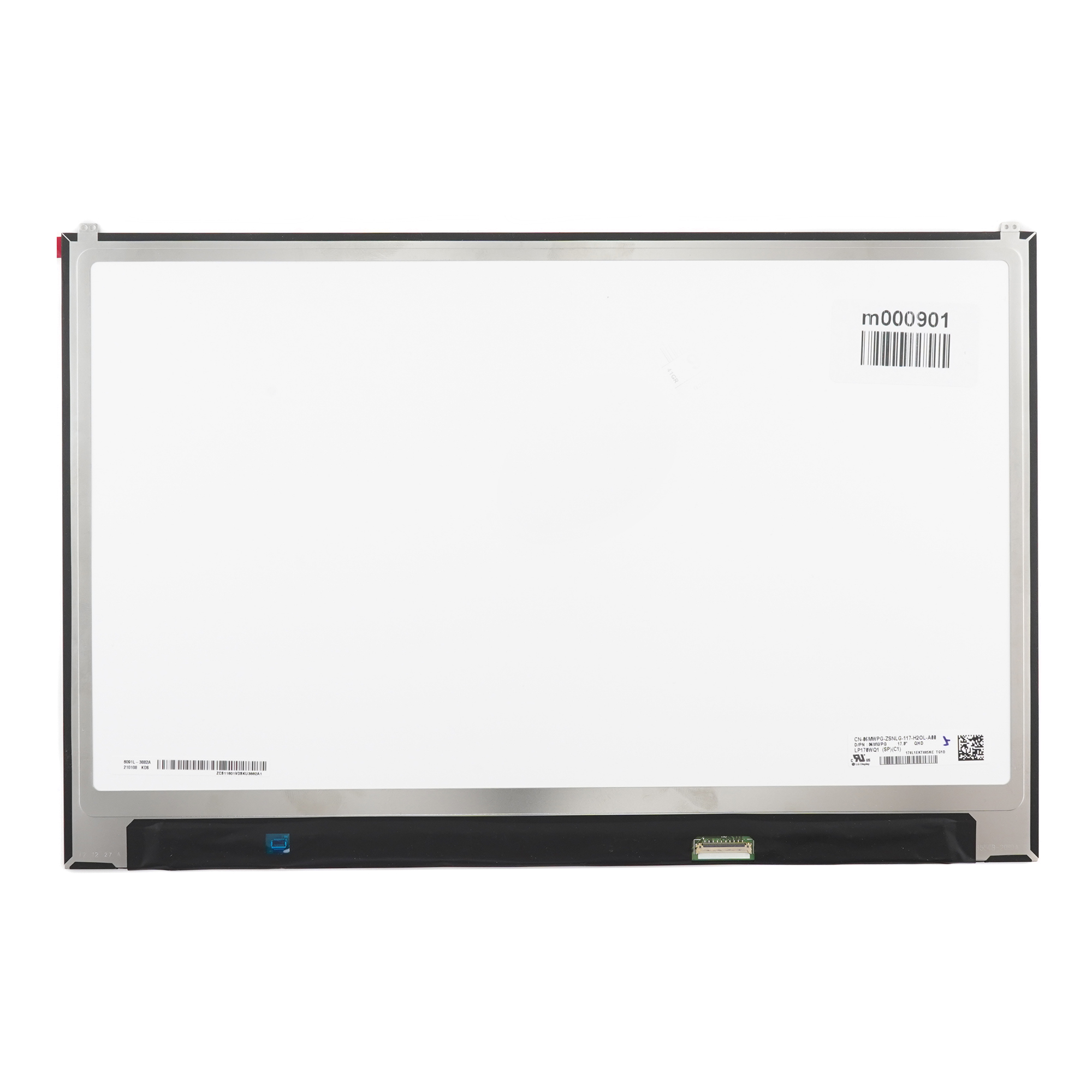

Матрица LP170WQ1 (SP)(C1) — это 17.1-дюймовая ЖК-матрица с разрешением WXGA+ (1440x900 пикселей), изготовленная по технологии TN+Film (Twisted Nematic). Это была стандартная матрица для бюджетных и среднебюджетных мультимедийных и игровых ноутбуков в середине-конце 2000-х годов.

Ключевые особенности и оценка по современным меркам:

• Технология: TN+Film — обеспечивает быстрые времена отклика (что было важно для игр), но имеет худшие углы обзора (особенно по вертикали) и цветопередачу по сравнению с IPS или *VA.
• Разрешение: 1440x900 (WSXGA+) — для 17-дюймового экрана это была "золотая середина" между комфортным масштабированием и детализацией в эпоху Windows Vista/7.
• Подсветка: CCFL (люминесцентная лампа) — в отличие от современных LED-подсветок, со временем может терять яркость или желтеть.
• Назначение: Идеально подходила для офисной работы, интернета и игр благодаря низкому времени отклика. Для профессиональной работы с графикой или кино — не лучший выбор даже в свое время.

Важно: Маркировка (SP) в названии обычно указывает на спецификацию коннектора и расположения разъемов (в данном случае — 40-пиновый разъем с боковым расположением, pins слева). Это критически важно при поиске замены.

Технические характеристики

| Параметр | Характеристика | | :--- | :--- | | Диагональ | 17.1 дюйма | | Разрешение | 1440 x 900 (WSXGA+) | | Соотношение сторон | 16:10 | | Технология | TN+Film (Twisted Nematic) | | Подсветка | CCFL | | Яркость | Около 220-250 кд/м² (типичное значение) | | Контрастность | Около 500:1 - 600:1 | | Время отклика | 5 мс (типичное, Grey-to-Grey) | | Углы обзора | 160°/160° (типичные, CR ≥ 10) | | Цветовой охват | ~45-55% NTSC (стандартный для TN того времени) | | Интерфейс | LVDS (1 канал, 8-bit) | | Количество пинов | 40 pin | | Расположение разъема | Слева (Left pins) — это важно! | | Тип поверхности | Обычно матовая (Anti-Glare) |

Парт-номера и совместимые модели

Производитель (LG Philips, позже LG Display) часто поставляет одну и ту же матрицу под разными номерами, а также существуют совместимые аналоги от других производителей (Samsung, AUO, CMO).

Основные парт-номера и аналоги для LP170WQ1 (SP)(C1):

1. Прямые аналоги LG Display:

   • LP170WQ1-SPA1
   • LP170WQ1-SPB1
   • LP170WQ1-TLA1 (может отличаться расположением разъема!)
   • LP170WQ1-TLB1 (может отличаться расположением разъема!)

2. Совместимые аналоги от других производителей (важно проверять распиновку!):

   • Samsung: LTN170W1-L01, LTN170W1-L02
   • AU Optronics: B170PW01 V.0, B170PW01 V.1, B170PW01 V.2, B170PW01 V.5
   • Chi Mei Optoelectronics (CMO): M170J1

Внимание! При замене критически важно сверять не только диагональ и разрешение, но и:

• Количество пинов (40 pin).
• Расположение разъема (левое/правое/верхнее/нижнее).
• Распиновку (pinout). Аналоги от Samsung или AUO могут быть электрически и механически совместимы, но это нужно уточнять по схеме конкретного ноутбука.

Популярные модели ноутбуков, в которых используется эта матрица

Матрица устанавливалась в огромное количество ноутбуков преимущественно 2006-2010 годов выпуска.

• Acer: Aspire 7720, 7720G, 7720Z, 7730, 7730G, 7730Z, 7735, 7735G, 7740, 7740G, 7741, 7741G, 7750, 8920G; Extensa 7630
• Dell: Inspiron 1720, 1721; Studio 17 (1735, 1736, 1737)
• HP/Compaq: Presario C700, F700, A900; Pavilion dv7-1000, dv7-1100, dv7-1200, dv7-1300, dv9000, dv9500, dv9600; G7000
• Lenovo: IdeaPad Y710, Y730
• Toshiba: Satellite P200, P205, A200, A205, X200; Qosmio F40, F45
• MSI: серия G
• Sony: VAIO VGN-FW (некоторые модификации)
• Packard Bell: EasyNote MX, MJ

Рекомендация при замене: Перед покупкой обязательно разберите ноутбук и перепишите точную маркировку со шлейфа или обратной стороны матрицы. Используйте для поиска замены именно эту маркировку, а не только модель ноутбука. Это гарантирует 100% совместимость.
