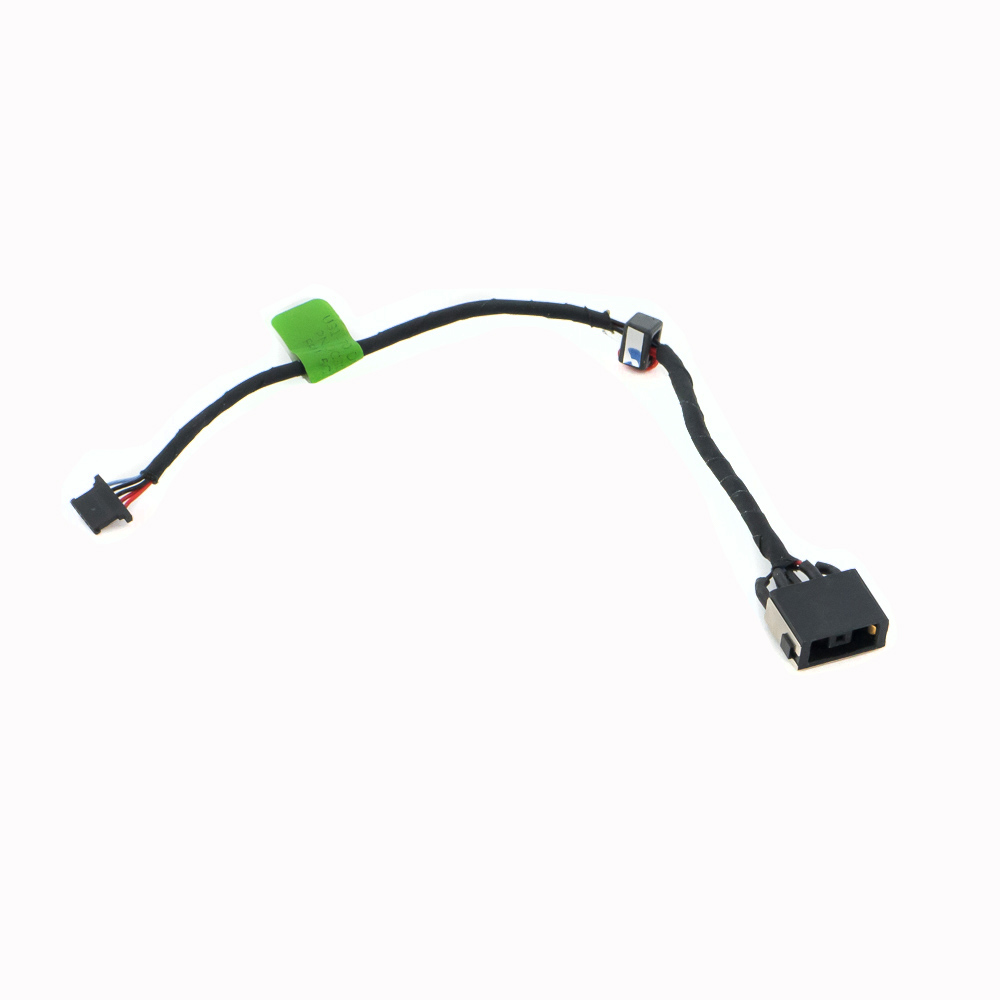

Разъем питания для Lenovo U31-70 с кабелем

Конечно, вот подробное описание разъема питания для ноутбука Lenovo U31-70, включая все запрошенные данные.

Описание

Разъем питания (гнездо) для ноутбука Lenovo U31-70 — это внутренний компонент, который устанавливается на материнскую плату. Он служит точкой подключения внешнего блока питания (адаптера) для зарядки встроенного аккумулятора и прямого питания ноутбука. Частая причина замены — физическая поломка (расшатывание, отвал контактов от платы) из-за механического воздействия на подключенный кабель.

Важная оговорка: Внешний блок питания (адаптер с кабелем и штекером) имеет обратную совместимость по разъему, но внутреннее гнездо — это отдельная деталь, которая паяется на плату. В описании ниже речь идет именно о внутреннем разъеме (гнезде).

Технические характеристики

1. Тип разъема: DC Power Jack (гнездо питания постоянного тока).
2. Форм-фактор (штекер): Стандартный круглый штекер для Lenovo (часто называемый "Yellow Tip" из-за желтого пластикового фиксатора в некоторых адаптерах). Наиболее распространенный диаметр — 4.5 мм x 2.9 мм (внешний/внутренний диаметр штекера). Для U31-70 чаще всего используется именно этот размер.
3. Конфигурация контактов: Как правило, 3 пина (центральный — плюс, внешний — минус, третий — сигнальный/определение типа адаптера).
4. Монтаж: Пайка на материнскую плату (сквозной или SMD монтаж).
5. Номинальное напряжение/ток: Рассчитан на параметры штатного адаптера ноутбука — 20V DC, до 3.25A (для адаптера 65W).

Парт-номера (Part Numbers) и артикулы

Официальные номера запчастей от Lenovo и распространенные артикулы:

• Lenovo FRU: 04X0410 (FRU — Field Replaceable Unit, номер узла для замены в сервисе). Это основной номер для поиска оригинальной детали.
• Другие артикулы производителей:
  • DC005 (распространенный промышленный код для разъемов 4.5x2.9мм с 3 контактами)
  • JACK-094 или подобные
  • По описанию: DC Jack 4.5*2.9mm with pin или Lenovo DC Jack 3-pin

Примечание: При заказе лучше всего использовать FRU-номер 04X0410 или искать по точной модели ноутбука и визуальному соответствию.

Совместимые модели ноутбуков Lenovo

Данный разъем используется в широком спектре моделей Lenovo серий IdeaPad, Lenovo (без бренда) и некоторых других, выпущенных в тот же период. Совместимость определяется идентичностью форм-фактора и распиновки, а не только моделью.

Основная совместимая модель:

• Lenovo U31-70 (все модификации: 80M3, 80M4 и т.д.)

Другие совместимые модели (частичный список):

• Lenovo IdeaPad 300-14ISK (модели 14")
• Lenovo IdeaPad 500-14ISK (модели 14")
• Lenovo 100-14IBY
• Lenovo 100-15IBY
• Lenovo IdeaPad 100S-14IBR
• Lenovo IdeaPad 310-14ISK
• Lenovo IdeaPad 510-14ISK
• Многие другие модели на платформе, использующие адаптер 65W с круглым штекером 4.5x2.9 мм.

Рекомендация: Перед покупкой обязательно сверьте визуально старый разъем с фотографиями продавца. Лучший способ — извлечь неисправный разъем (или сфотографировать его на плате) и сравнить форму, размер и расположение контактов для пайки.
