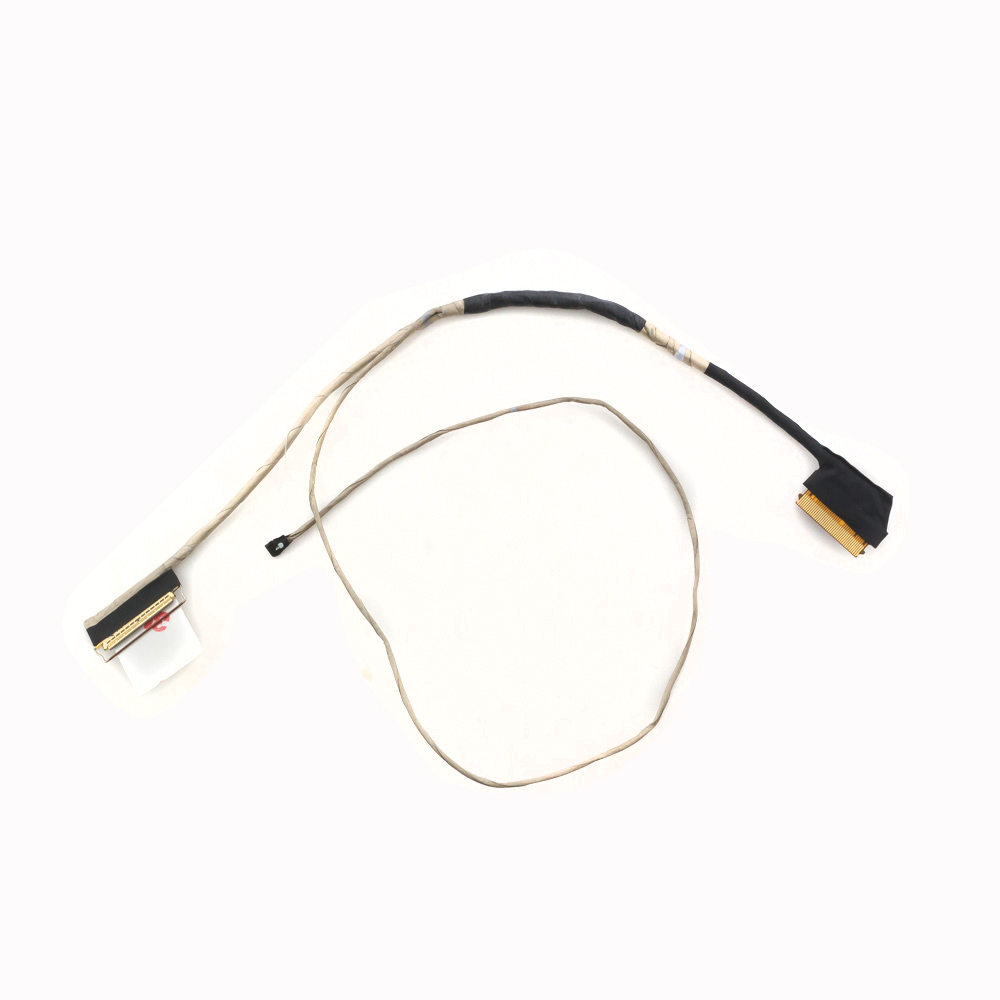

Шлейф матрицы Dell Inspiron15-5559 non touch

Конечно, вот подробная информация о шлейфе матрицы для ноутбука Dell Inspiron 15-5559 (non-touch).

Описание

Шлейф матрицы (LCD-кабель, дисплейный кабель) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с экраном (матрицей). Он отвечает за передачу видеосигнала, данных от веб-камеры, микрофона и, в некоторых моделях, сигналов подсветки.

Для модели Dell Inspiron 15-5559 (Non-Touch) этот шлейф является критически важным компонентом. Его повреждение (перегибы, разрывы, окисление контактов) приводит к типичным неисправностям:

• Полное отсутствие изображения при работающем ноутбуке (слышна загрузка ОС, горят индикаторы).
• Искаженное изображение: полосы, артефакты, рябь, мерцание.
• Отсутствие изображения от веб-камеры или микрофона.
• Пропадание картинки при изменении угла наклона крышки.

Технические характеристики

• Тип: Гибкий плоский кабель (FFC/FPC).
• Назначение: Соединение материнской платы с 30-пиновым eDP-разъемом матрицы, веб-камерой и микрофоном.
• Конфигурация разъемов:
  • Со стороны материнской платы: 40-контактный разъем (более широкий).
  • Со стороны матрицы: 30-контактный разъем eDP (более узкий).
  • Дополнительные отводы: Два тонких разъема для подключения модуля веб-камеры с микрофоном.
• Длина: Приблизительно 25-30 см (зависит от конкретного производителя запчасти).
• Особенность для данной модели: Кабель предназначен только для нетактильных (non-touch) матриц с разрешением HD (1366x768) или Full HD (1920x1080), использующих интерфейс eDP (Embedded DisplayPort). Для тачскрин-версии ноутбука шлейф другой.

Парт-номера (Part Numbers)

Оригинальный и наиболее распространенные парт-номера для заказа:

• CN-0X3XKT — Основной оригинальный номер детали от Dell.
• DC4C2 — Еще один распространенный номер для этой детали.
• 5J0FK / 6W0FK — Также встречающиеся коды.
• YMKK3 — Альтернативный номер.

Важно: При покупке шлейфа продавцы часто используют общее описание. Достаточно указать модель ноутбука (Inspiron 15-5559) и обязательно уточнить, что матрица БЕЗ сенсорного ввода (non-touch).

Совместимые модели ноутбуков Dell

Шлейф совместим с рядом моделей серий Inspiron и Vostro, построенных на аналогичной платформе. Основной критерий — использование такой же 30-пиновой нетактильной матрицы eDP.

Основная совместимость:

• Dell Inspiron 15-5559 (только non-touch)
• Dell Inspiron 15-5558 (только non-touch)
• Dell Inspiron 15-5568 (только non-touch)

Совместимость с высокой вероятностью (рекомендуется визуальная проверка):

• Dell Inspiron 15-5567
• Dell Inspiron 15-5579
• Dell Vostro 15-5568 (многие Vostro этой серии используют аналогичные компоненты)

Важные рекомендации при покупке и замене:

1. Визуальная проверка — лучший способ. Перед покупкой снимите старый шлейф и сравните его разъемы и длину с фотографиями продавца.
2. Уточняйте non-touch. Это ключевой момент.
3. Аккуратность при замене. Разъемы имеют замки (защелки), которые нужно аккуратно открывать, а не выдергивать кабель с силой.
4. Проверьте матрицу. Иногда проблема может быть в самой матрице или ее разъеме. Диагностика у мастера поможет избежать ненужной покупки.

Надеюсь, эта информация будет полезна!
