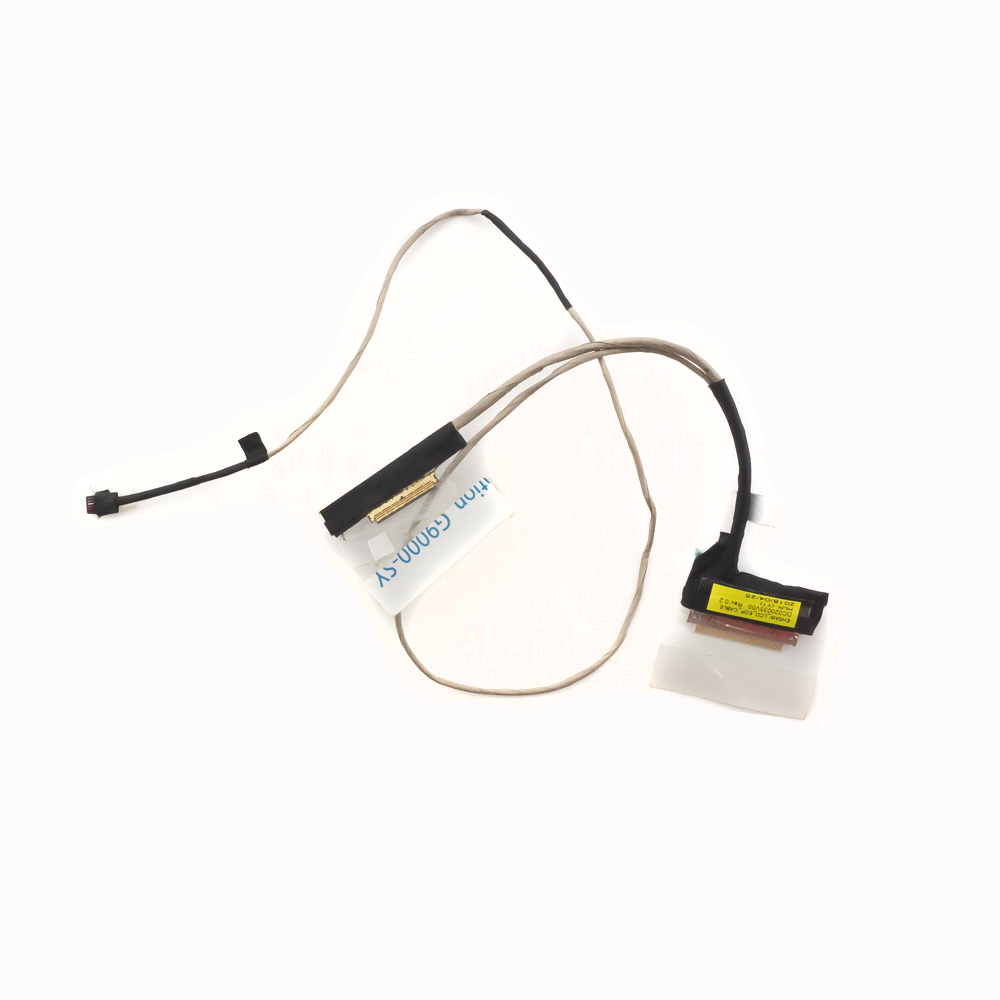

Шлейф матрицы Acer Aspire 5 A515-43

Конечно! Вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбука Acer Aspire 5 A515-43.

Общее описание

Шлейф матрицы (LCD cable, eDP cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он передает видеосигнал, питание и сигналы от веб-камеры и микрофонов (если они интегрированы в верхнюю часть экрана).

Для модели Acer Aspire 5 A515-43 критически важно учитывать три ключевых параметра: разъем на матрице (40-pin или 30-pin), расположение разъема (правое или левое) и наличие/отсутствие разъема для веб-камеры.

Технические характеристики и ключевые параметры

1. Тип разъема: eDP (Embedded DisplayPort).
2. Количество контактов (пинов):
   • 30-pin (0.5 mm pitch): Чаще всего используется в моделях с разрешением Full HD (1920x1080).
   • 40-pin (0.5 mm pitch): Используется в моделях с разрешением Full HD или, реже, в 4K-версиях. Это наиболее распространенный вариант для A515-43.
3. Расположение разъема на матрице:
   • Правое (Right Side - RS): Контакты обращены вправо, если смотреть на тыльную сторону матрицы.
   • Левое (Left Side - LS): Контакты обращены влево.
   • Для A515-43 чаще всего встречается расположение ПРАВОЕ (RS).
4. Дополнительные разъемы: На шлейфе обычно находится маленький разъем (обычно 4- или 6-пиновый) для подключения модуля веб-камеры и микрофонов.
5. Длина: Приблизительно 30-35 см.

Важно: Неправильный подбор по любому из этих параметров приведет к физической несовместимости — шлейф не получится подключить.

Как определить нужный шлейф (инструкция)

Перед покупкой обязательно разберите ноутбук и проверьте старый шлейф или разъемы на матрице:

1. Посчитайте контакты на разъеме, который подключается к матрице (30 или 40).
2. Определите сторону расположения разъема на матрице (левая или правая).
3. Сфотографируйте наклейку на старой матрице (например, NV156FHM-N4B, B156HAN04.6 и т.д.). По этой модели можно точно узнать тип разъема.
4. Сфотографируйте старый шлейф, особенно если на нем есть маркировка.

Парт-номера (Part Numbers)

Парт-номера могут незначительно отличаться в зависимости от ревизии материнской платы и конкретной конфигурации. Основные номера:

• 48.41N07.001 (очень распространенный номер для 40-pin шлейфов)
• 48.41N04.001
• DC02001CE00
• GDC02CE001
• На самом шлейфе часто можно найти маркировку вроде: LA**-****, BD00****, EDP40P-*****.

Рекомендация: При поиске вводите в поисковик или на маркетплейсе не только номер, но и параметры: "Acer Aspire 5 A515-43 шлейф матрицы 40 pin правый".

Совместимые модели ноутбуков

Шлейф подходит не только для одной модели, но и для других ноутбуков Acer на той же платформе. Он совместим с:

• Acer Aspire 5 A515-43 (все модификации: R7, R5, R3)
• Acer Aspire 5 A515-53
• Acer Aspire 5 A515-54
• Acer Aspire 7 A715-74G (некоторые модификации)
• Acer Aspire 3 A315-53 (требуется проверка по параметрам)
• Также может подходить к некоторым моделям серий Acer Extensa и TravelMate на аналогичной платформе.

Важное предупреждение: Совместимость по модели ноутбука — лишь ориентир. Гарантированно правильный подбор возможен только по визуальному соответствию параметров (пины, сторона) вашего старого шлейфа или матрицы.

Где искать и покупать

1. AliExpress / eBay: Ищите по парт-номерам и параметрам. Обязательно читайте отзывы и сравнивайте фото с вашим шлейфом.
2. Специализированные магазины запчастей для ноутбуков: (Например, "Ноутбук-Сервис", "Mobi" и другие в вашем регионе). Можете предоставить им фото и серийный номер ноутбука для точного подбора.
3. Сервисные центры Acer.

При замене соблюдайте осторожность: отключите аккумулятор, действуйте аккуратно, чтобы не повредить тонкие контакты.
