Шлейф матрицы Asus GL503V, GL503VS, GL503VM

Отличный вопрос. Шлейф матрицы — критически важный и часто повреждаемый компонент в ноутбуках серии ASUS ROG Strix GL503 (V, VS, VM). Вот подробное описание, технические характеристики и информация о совместимости.

Общее описание

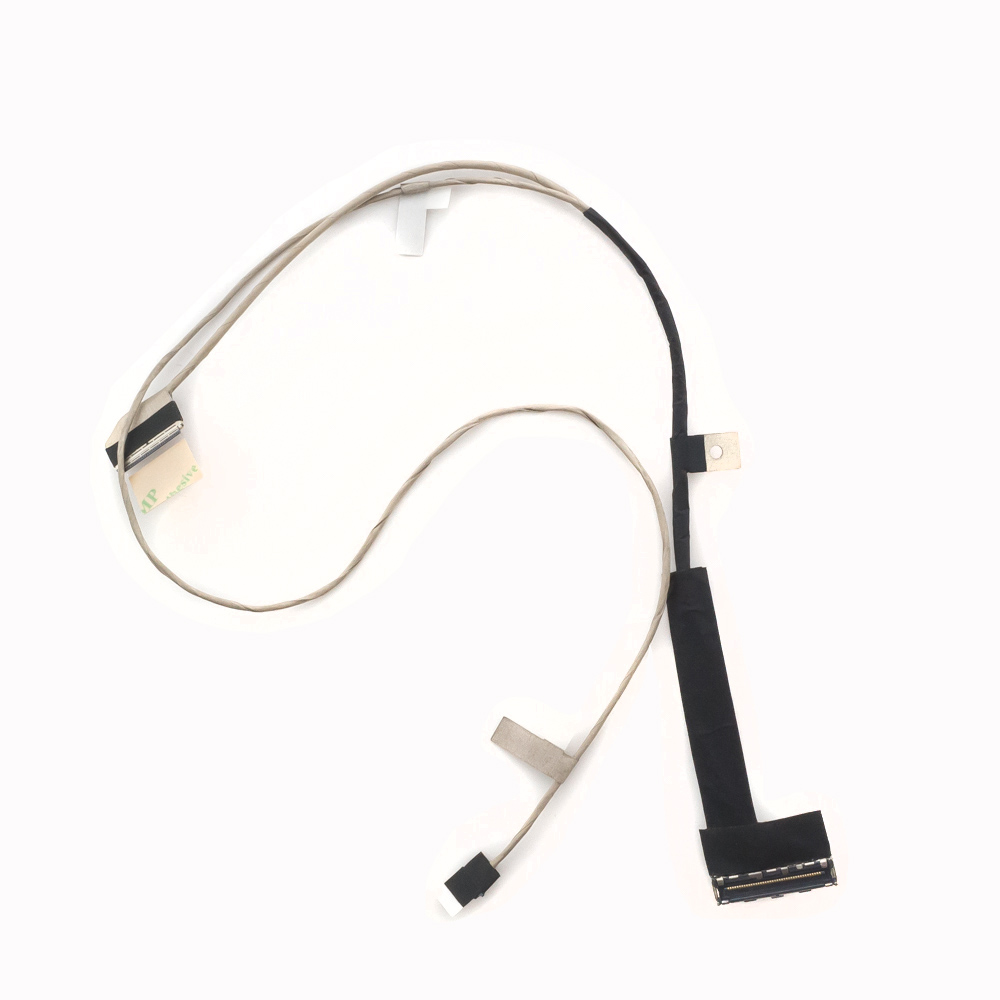

Шлейф матрицы (LCD cable, eDP cable, дисплейный шлейф) в ноутбуках GL503 — это гибкий плоский кабель, соединяющий материнскую плату с дисплеем (матрицей). Он передает:

• Видеосигнал (по интерфейсу eDP — Embedded DisplayPort).
• Сигналы управления подсветкой (напряжение для LED-ламп).
• Сигналы от веб-камеры и микрофонов (расположенных в верхней рамке дисплея).
• Сигналы от антенн Wi-Fi/Bluetooth (часто их провода крепятся вдоль шлейфа или интегрированы в него).

Типичные проблемы: При частом открывании/закрывании крышки шлейф перегибается и может перетереться, порваться или отсоединиться от контактов. Это приводит к артефактам на экране, мерцанию, полосам, отсутствию изображения (при работающей подсветке) или полному отказу дисплея.

Технические характеристики

1. Интерфейс подключения: eDP (Embedded DisplayPort). Это современный стандарт для передачи видео от чипсета/видеокарты к матрице.
2. Разъем на стороне материнской платы: Как правило, 40-контактный разъем с шагом контактов 0.5 мм. Конкретное количество контактов может варьироваться (30 pin, 40 pin), но для GL503 наиболее характерен 40-pin.
3. Разъем на стороне матрицы (дисплея): Также 40-контактный (в большинстве конфигураций).
4. Длина: Приблизительно 30-35 см, в зависимости от точной трассировки внутри ноутбука.
5. Конфигурация: Обычно представляет собой один гибкий шлейф с двумя разъемами (для материнской платы и матрицы), к которому припаяны или присоединены мелкие провода для веб-камеры (кабель камеры) и иногда для антенн. В некоторых ревизиях камера и микрофоны могут подключаться отдельным тонким шлейфом.
6. Ключевая особенность для GL503: В этих моделях используется матрица с разрешением Full HD (1920x1080) и частотой 120 Гц или 144 Гц (зависит от точной модели: GL503VS часто с 120 Гц G-Sync, GL503VM/VD с 60 Гц или 120 Гц). Шлейф должен поддерживать соответствующую пропускную способность.

Парт-номера (Part Numbers) и артикулы ASUS

Важно: Точный парт-номер зависит от ревизии материнской платы (PCB Revision) и конкретной установленной матрицы. Номер можно найти на самом шлейфе (напечатан на коричневой или желтой полосе).

Наиболее распространенные оригинальные парт-номера для серии GL503:

• 0B200-02530100 (очень распространенный номер для многих моделей)
• CABLE,LVDS,35CM,FPC,40P,BL; 0B200-02530100 (полное описание)
• GL503V_KB#AB (вариант заводской маркировки)
• C1Z00-02640100
• 60NR03P0-BB0100 (альтернативная нумерация)

Рекомендация: При заказе всегда сверяйте номер со старого шлейфа. Или используйте номер модели ноутбука, указанный на шильдике под ним (например, GL503VM-DH74), а продавцу уточняйте, что нужен шлейф именно для вашей ревизии.

Совместимые модели ноутбуков

Шлейф от GL503V/VS/VM зачастую взаимозаменяем внутри этой серии, а также с некоторыми другими моделями ASUS ROG и TUF Gaming, имеющими аналогичную конструкцию.

Основной список совместимости:

• ASUS ROG Strix GL503V (базовая модель)
• ASUS ROG Strix GL503VS (с видеокартой NVIDIA GTX 1070)
• ASUS ROG Strix GL503VM (с видеокартой NVIDIA GTX 1060)
• ASUS ROG Strix GL503VD (с видеокартой NVIDIA GTX 1050 Ti) — очень высокая вероятность совместимости.
• ASUS ROG Strix GL703V (17-дюймовая версия) — НЕ СОВМЕСТИМ! Длина и разводка другие.
• ASUS ROG Strix Hero Edition (GL503GE, GL503SC) — высокая вероятность совместимости, но требуется проверка по парт-номеру.
• ASUS TUF Gaming FX504 (и некоторые FX503) — возможна частичная совместимость, но конструкция часто отличается. Требуется обязательная проверка.

Как определить свой шлейф для 100% замены:

1. Разберите ноутбук. Отсоедините аккумулятор!
2. Аккуратно извлеките старый шлейф. Он проходит через петли крышки и крепится к материнской плате и матрице.
3. Сфотографируйте и спишите номер, напечатанный на нем (например, 0B200-02530100).
4. Сравните разъемы и длину с фотографиями продавца.

Где искать: Запчасти ищутся по парт-номеру на eBay, AliExpress, в специализированных магазинах запчастей для ноутбуков (например, ноутбук-сервис.рф, partowl и аналоги).

Итог: Для корректной замены шлейфа матрицы в ASUS GL503V/VS/VM оптимальным решением является использование оригинального парт-номера, снятого со старого компонента. Универсальный шлейф "для GL503" может подойти, но гарантированную совместимость дает только точное соответствие номера.
