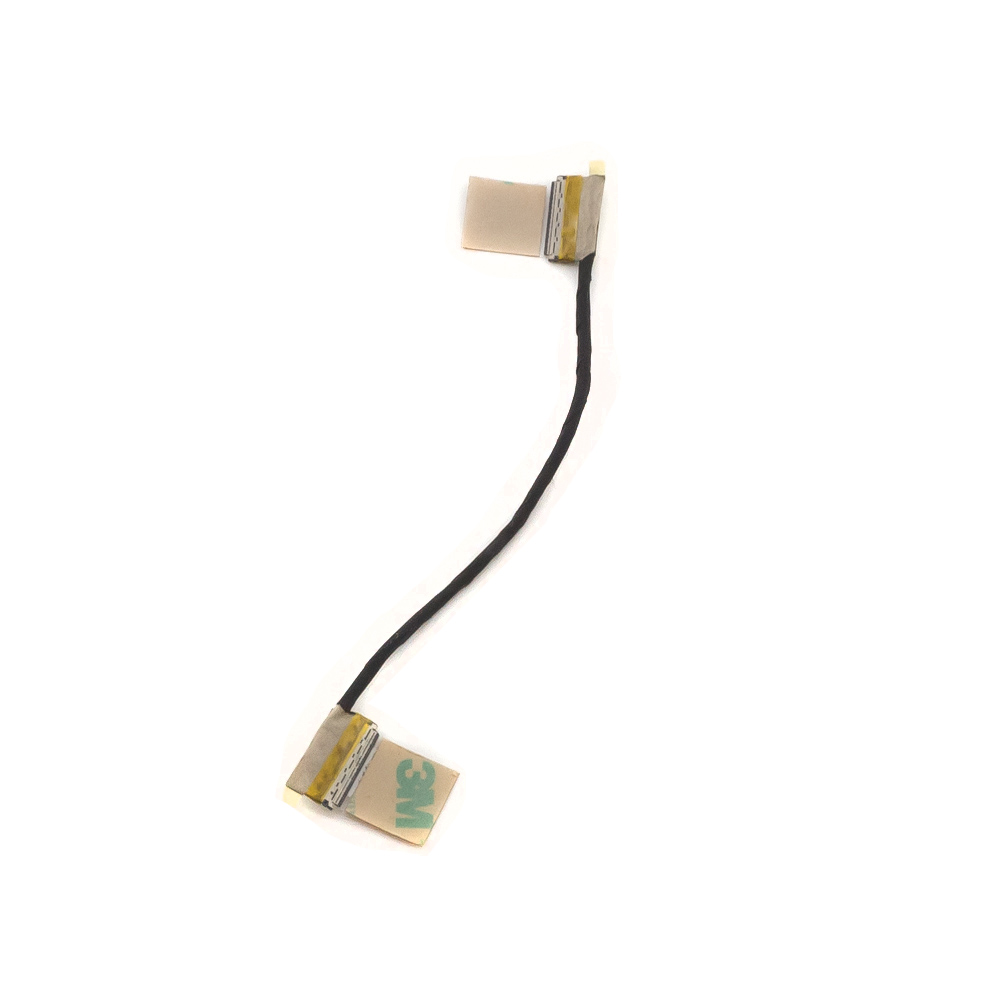

Шлейф матрицы Asus UX430, UX430UA, UX430UN

Отличный вопрос. Шлейф матрицы — критически важный компонент, и для линейки Asus ZenBook UX430 есть важные нюансы. Вот подробное описание, технические характеристики и совместимость.

Общее описание шлейфа матрицы для Asus UX430 (UX430UA, UX430UN и др.)

Функция: Шлейф дисплея (Display Cable, eDP Cable) — это гибкий плоский кабель, который служит мостом между материнской платой ноутбука и матрицей (экраном). Он передает:

1. Видеосигнал (по интерфейсу eDP — Embedded DisplayPort) от видеокарты (интегрированной Intel или дискретной NVIDIA MX150 в моделях UX430UN) к матрице.
2. Сигналы управления для подсветки матрицы.
3. Питание на подсветку матрицы.

Конструкция: Гибкая печатная плата (FPC), заключенная в защитную пленку. Имеет разъемы на обоих концах с точным расположением контактов. Крайне хрупкий — не терпит резких изгибов, перекручивания и физического воздействия.

Типичные неисправности:

• Артефакты на экране (полосы, мерцание, рябь, пропадание цвета) — особенно при открытии/закрытии крышки или надавливании на корпус.
• Полное отсутствие изображения при работающей подсветке (экран светится черным).
• Нестабильная работа подсветки (мигание, изменение яркости).

Технические характеристики и ключевые отличия

Главное, что нужно знать: шлейфы для моделей с дискретной видеокартой (UX430UN) и без нее (UX430UA) — НЕ СОВМЕСТИМЫ между собой.

1. Для моделей БЕЗ дискретной видеокарты (например, Asus ZenBook UX430UA)

• Тип интерфейса: eDP 1 Lane (1 дорожка) или 2 Lane. Чаще всего в этих моделях используется 2 Lane.
• Количество контактов: Наиболее распространенный разъем на стороне материнской платы — 40-пиновый (40 pins).
• Ключевая особенность: Шлейф подключается непосредственно к разъему на материнской плате. Схема передачи сигнала проще.

2. Для моделей С дискретной видеокартой (например, Asus ZenBook UX430UN)

• Тип интерфейса: eDP 4 Lane (4 дорожки). Это связано с необходимостью передачи большего объема данных от дискретной видеокарты NVIDIA GeForce MX150.
• Количество контактов: На стороне материнской платы разъем обычно также 40-пиновый, но распиновка иная.
• Ключевая особенность: Шлейф физически длиннее и имеет другую схему маршрутизации. Он подключается не напрямую к основному разъему на материнской плате, а к промежуточной плате (подушке), которая, в свою очередь, соединена шлейфом с материнской платой. Это критически важное отличие.

Визуальное отличие: Шлейф для UX430UN часто имеет на кабеле металлическую экранирующую накладку (shielding foil) в центральной части, а также может быть маркирован соответствующими парт-номерами.

Парт-номера (Part Numbers)

Парт-номера — самый надежный способ идентификации. Они указаны на самой детали (на защитной пленке шлейфа).

Важно: Номера могут незначительно варьироваться в зависимости от ревизии и производителя сборки, но основная часть сохраняется.

Основные парт-номера:

• 03T0311-0020400 (или 03T031-0020400) — очень распространенный номер для UX430UA (модели без дискретной видеокарты).
• 03T0312-0020400 — также встречается в UX430UA.
• 03T0311-0020500 — возможный вариант для некоторых модификаций.
• CABLE, FPC, 14.0, UX430UNR — такое обозначение может быть в каталогах поставщиков для UN-моделей.
• UX430UN MAIN TO LCD CABLE — распространенное название в магазинах запчастей.

Для UX430UN (с видеокартой) часто используются шлейфы с номерами, оканчивающимися на ...20500 или имеющие в середине 312 вместо 311, но полагаться только на это правило нельзя. Всегда сверяйтесь с визуальным соответствием и описанием.

Совместимые модели ноутбуков

Шлейф совместим в первую очередь внутри своей подлинейки (с дискретной видеокартой или без).

Группа 1: Модели БЕЗ дискретной видеокарты (совместимы с шлейфом для UX430UA)

• Asus ZenBook UX430UA (все модификации: UX430UA-FC007T, UX430UA-FC014T, UX430UA-GV008T, UX430UA-GV011T и т.д.)
• Asus ZenBook UX430UAR (модель с процессорами Ryzen, но часто использует аналогичный шлейф, требует уточнения!)
• Asus ZenBook UX430UQ (редкая модель с более старой дискретной графикой, может отличаться, требует проверки).

Группа 2: Модели С дискретной видеокартой NVIDIA MX150 (совместимы с шлейфом для UX430UN)

• Asus ZenBook UX430UN (все модификации: UX430UN-AA001T, UX430UN-AA002T, UX430UN-AA016T, UX430UN-AA039T, UX430UN-AA044T, UX430UN-AA077T, UX430UN-AA119T и т.д.)
• Asus ZenBook UX430UNR (обновленная версия, совместимость высокая).

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ ПЕРЕД ПОКУПКОЙ/ЗАМЕНОЙ:

1. Разберите ноутбук и извлеките старый шлейф. Сфотографируйте его, включая полную длину, расположение изгибов и наличие экранирующих накладок. Считайте парт-номер.
2. Сравните визуально. Новый шлейф должен быть идентичной длины, с разъемами, повернутыми в ту же сторону, и иметь такие же элементы (накладки, точки клея).
3. Уточняйте у продавца. Всегда указывайте точную модель ноутбука (найдете на наклейке под корпусом, например, UX430UN-AA044T) и показывайте фото старого шлейфа с номером.
4. Аккуратность при установке. Защелки разъемов очень хрупкие. Вставляйте шлейф ровно, до упора, и только потом защелкивайте фиксатор.

Итог: Для корректного подбора шлейфа матрицы Asus UX430 решающее значение имеет наличие дискретной видеокарты (NVIDIA MX150). Используйте парт-номер со старой детали как основной ориентир, а визуальное сравнение — как окончательную проверку.
