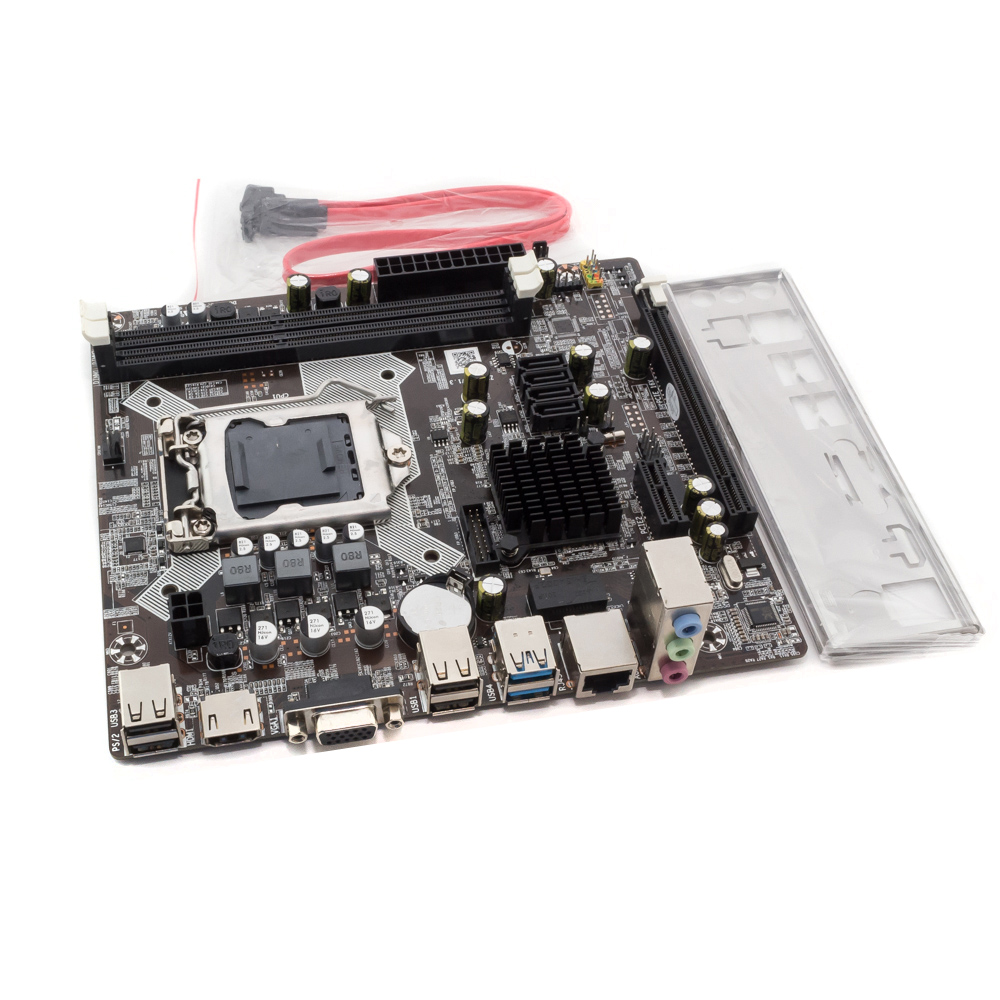

Материнская плата Azerty MB-H81-C LGA1150 Mini-DTX OEM

Конечно, вот подробное описание и технические характеристики для материнской платы Azerty MB-H81-C (LGA1150, Mini-DTX, OEM).

Описание

Azerty MB-H81-C — это компактная материнская плата формата Mini-DTX, предназначенная для создания экономичных и энергоэффективных систем. Она основана на чипсете Intel H81 и использует сокет LGA1150 для процессоров 4-го поколения (Haswell) и некоторых моделей 5-го поколения (Haswell Refresh) Intel Core.

Плата позиционируется как OEM-решение (Original Equipment Manufacturer), что означает, что она поставляется без красочной розничной упаковки, аксессуаров и, зачастую, без полного комплекта документации. Такие платы обычно предназначены для сборщиков систем, интеграторов или для установки в готовые ПК.

Ключевой особенностью является ее форм-фактор Mini-DTX (170 x 203 мм), который немного шире стандартного Mini-ITX. Это позволило разместить дополнительный слот PCI или PCI-E x1, что дает больше гибкости для установки дискретных контроллеров, звуковых карт или сетевых адаптеров по сравнению с классическими Mini-ITX платами.

Идеальная сфера применения: офисные ПК, медиацентры (HTPC), простые домашние компьютеры и терминалы, где не требуется высокая производительность, но важна компактность и надежность.

Технические характеристики

| Параметр | Характеристика | | :--- | :--- | | Сокет (процессор) | LGA 1150 | | Поддерживаемые процессоры | Процессоры Intel 4-го поколения (Haswell) Core i7/i5/i3/Pentium/Celeron
• Важно: Может требовать обновления BIOS для поддержки процессоров Haswell Refresh. | | Чипсет | Intel H81 | | Форм-фактор | Mini-DTX (170 x 203 мм) | | Память (ОЗУ) | • 2 слота DDR3 DIMM
• Максимальный объем: 16 ГБ
• Поддержка частоты: 1333 / 1600 МГц (неминимальная) | | Слоты расширения | • 1 x PCIe 2.0 x16 (для видеокарты)
• 1 x PCIe 2.0 x1 (или PCI, в зависимости от ревизии платы) | | Встроенная графика | Поддержка процессорной графики Intel HD Graphics через:
• 1 x VGA
• 1 x DVI-D
• 1 x HDMI | | Накопители | • 2 x SATA 3.0 Гбит/с (SATA II) | | Сеть (LAN) | • 1 x Гигабитный Ethernet-контроллер Realtek RTL8111G | | Звук (Audio) | • 6-канальный (5.1) HD Audio кодек Realtek ALC662 | | Задняя панель I/O | • 1 x PS/2 (комбинированный для клавиатуры/мыши)
• 1 x VGA
• 1 x DVI-D
• 1 x HDMI
• 2 x USB 2.0
• 2 x USB 3.0
• 1 x Gigabit LAN (RJ-45)
• 3 x Аудиоразъемы (Line-In, Line-Out, Mic-In) | | Внутренние разъемы | • 1 x Разъем для вентилятора процессора (4-pin)
• 1 x Разъем для системного вентилятора (3-pin)
• 2 x Разъем SATA II
• 1 x Разъем передней панели аудио (AAFP)
• 1 x Разъем передней панели USB 2.0 (поддерживает 2 порта)
• 1 x Разъем передней панели USB 3.0 (поддерживает 2 порта)
• 1 x Разъем TPM (Trusted Platform Module)
• Системные разъемы (кнопка питания, сброса, индикаторы) | | Питание | • 24-контактный разъем питания ATX
• 4-контактный разъем питания процессора (ATX12V) | | BIOS | AMI UEFI BIOS |

Парт номера (Part Numbers) и совместимые модели

OEM-платы часто имеют несколько партномеров в зависимости от региона поставки и конкретной ревизии. Точный номер нужно уточнять по наклейке на самой плате или в спецификациях поставщика.

• Основное название модели: Azerty MB-H81-C
• Возможные партномеры и похожие модели:
  • MB-H81-C (базовая версия)
  • H81-C (сокращенное наименование)
  • Плата может быть аппаратным аналогом моделей других сборщиков, например, LENOVO IS8XM (используется в ПК Lenovo ThinkCentre M73/M93p Tiny) или подобных ей OEM-плат на чипсете H81.

Совместимые модели процессоров (примеры)

• Core i7: i7-4770, i7-4790 (требует актуальной версии BIOS)
• Core i5: i5-4430, i5-4570, i5-4670, i5-4590, i5-4690 (требует актуальной версии BIOS)
• Core i3: i3-4130, i3-4330, i3-4350, i3-4370
• Pentium: G3220, G3240, G3250, G3260
• Celeron: G1820, G1840, G1850

Важное примечание по совместимости: Поскольку это OEM-плата, для поддержки процессоров Haswell Refresh (например, Core i5-4590, i7-4790) почти наверняка потребуется обновить BIOS. Сделать это можно только с установленным и работающим процессом более старой ревизии (например, оригинальным Haswell). При покупке платы "с рук" этот фактор критически важен для проверки.

Совместимые корпуса

Плата формата Mini-DTX имеет обратную совместимость с самыми популярными корпусами формата Mini-ITX, так как они имеют одинаковую высоту (170 мм), а увеличенная до 203 мм длина обычно не является проблемой для большинства таких корпусов.
