Петли для ноутбука Lenovo 700-15ISK

Отличный вопрос! Модель Lenovo 700-15ISK — это игровой ноутбук из серии Lenovo IdeaPad Y700, выпускавшийся примерно в 2015-2016 годах. Его "петли" (шарниры крышки) — известная болевая точка этой модели, так как они часто выходят из строя из-за нагрузок и времени.

Вот подробное описание, характеристики и информация по петлям.

Описание и причина проблемы

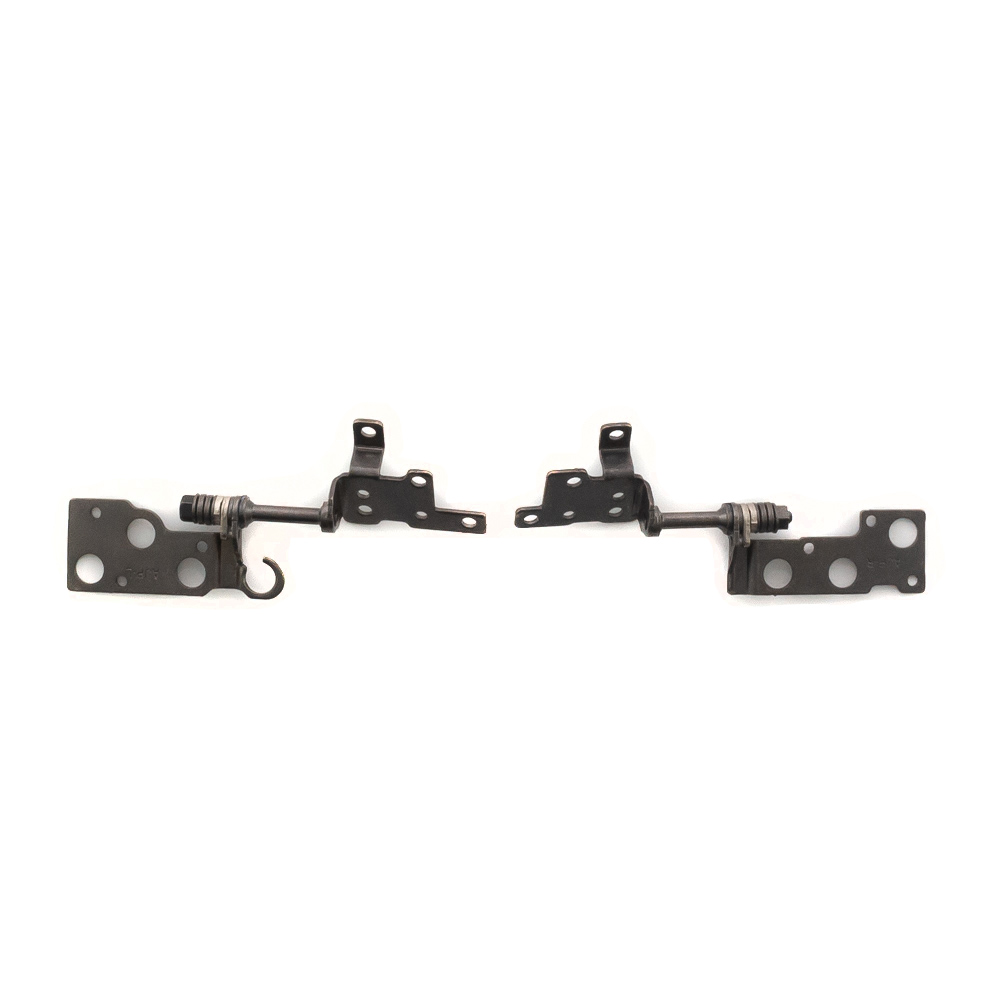

Петли в Lenovo Y700 — это металлические шарнирные механизмы, которые крепятся к корпусу и матрице, обеспечивая открывание и закрывание крышки. Их основная проблема — конструктивная слабость: со временем или при неаккуратном обращении точки крепления к пластиковому корпусу (особенно нижней части) разрушаются, петля вырывается, что может привести к:

• Расколу пластика вокруг креплений.
• Повреждению кабеля матрицы (если его вовремя не отсоединить).
• Невозможности нормально открывать/закрывать ноутбук.

Чаще всего ломается правая петля (со стороны клавиатуры), так как именно через нее проходит жгут кабелей к матрице (экрану), что создает дополнительное напряжение.

Технические характеристики петель для Lenovo 700-15ISK (Y700)

1. Тип: Металлический торсионный шарнир с крепежными площадками.
2. Крепление: Крепятся на несколько винтов к металлическому каркасу корпуса (частично) и к пластиковым стойкам корпуса. Верхняя часть крепится к задней крышке матрицы (дисплея).
3. Особенность: Петли асимметричные, правая и левая — разные. Не взаимозаменяемы!
4. Комплектация: При покупке оригинальных петель часто в комплекте идут:
   • Сами петли (правая и/или левая).
   • Новый кабель матрицы (LCD cable) — очень рекомендуется менять его вместе с петлями, так как старый кабель уже подвергался перегибам и может быть поврежден.
   • Новый пластиковый корпус (задняя крышка) матрицы (LCD rear cover) — если сломаны посадочные места под петли. Часто это необходимо.
   • Комплект винтов.

Парт-номера (Part Numbers)

Важно: Номера могут незначительно отличаться в зависимости от конкретной модификации (цвет корпуса, точная модель матрицы), но основные — следующие:

• Правая петля (Right Hinge):

  • SB20R88417 (наиболее распространенный номер)
  • 5CB0Q18480
  • 5CB0Q18481

• Левая петля (Left Hinge):

  • SB20R88416 (наиболее распространенный номер)
  • 5CB0Q18478
  • 5CB0Q18479

• Кабель матрицы (LCD Cable, LVDS Cable):

  • SB20R88418
  • DC02C00JH10-0

• Задняя крышка матрицы (LCD Rear Cover/Bezel):

  • SB20R88419 (для моделей с матовым экраном)
  • SB20R88420 (возможно, для моделей с глянцевым экраном или другим цветом)
  • Цвета: Black (черный), Red (красный).

• Готовый ремонтный комплект (Hinge Repair Kit): Часто продавцы объединяют все необходимое в один набор. Ищите по запросу "Hinge Repair Kit for Lenovo Y700".

  • В такой набор обычно входят: обе петли, кабель матрицы, задняя крышка матрицы, винты.

Совместимые модели

Петли подходят для всей серии Lenovo IdeaPad Y700 (15"), а также для идентичных по корпусу моделей серии Lenovo 700-15ISK. Ключевое — диагональ 15.6 дюймов.

Полный список совместимых моделей:

• Lenovo IdeaPad Y700-15ACZ
• Lenovo IdeaPad Y700-15ISK
• Lenovo 700-15ISK (это официальное название серии)
• Lenovo Y700 Touch-15ISK (сенсорная версия)
• Lenovo Y700-15ISK (80NV)
• Lenovo Y700-15ACZ (80NY)

Что важно учитывать:

1. Тип матрицы: Модели могут быть сенсорные (Touch) и не сенсорные (Non-Touch). Кабель матрицы для них разный. При заказе кабеля убедитесь, что он подходит для вашего типа экрана.
2. Цвет корпуса: Черный (Black) или Красный (Red). Это важно при заказе задней крышки матрицы.

Рекомендации по ремонту

1. Меняйте сразу обе петли и кабель матрицы. Если сломалась одна, вторая также изношена.
2. Обязательно проверьте состояние пластиковой задней крышки матрицы. Если места креплений разрушены, новая петля не будет держаться — нужна новая крышка.
3. Будьте крайне осторожны с кабелем матрицы при разборке. Он хрупкий.
4. После ремонта открывайте и закрывайте крышку, держась за ее середину, чтобы снизить нагрузку на петли.

Надеюсь, эта подробная информация поможет вам в поиске и ремонте!
