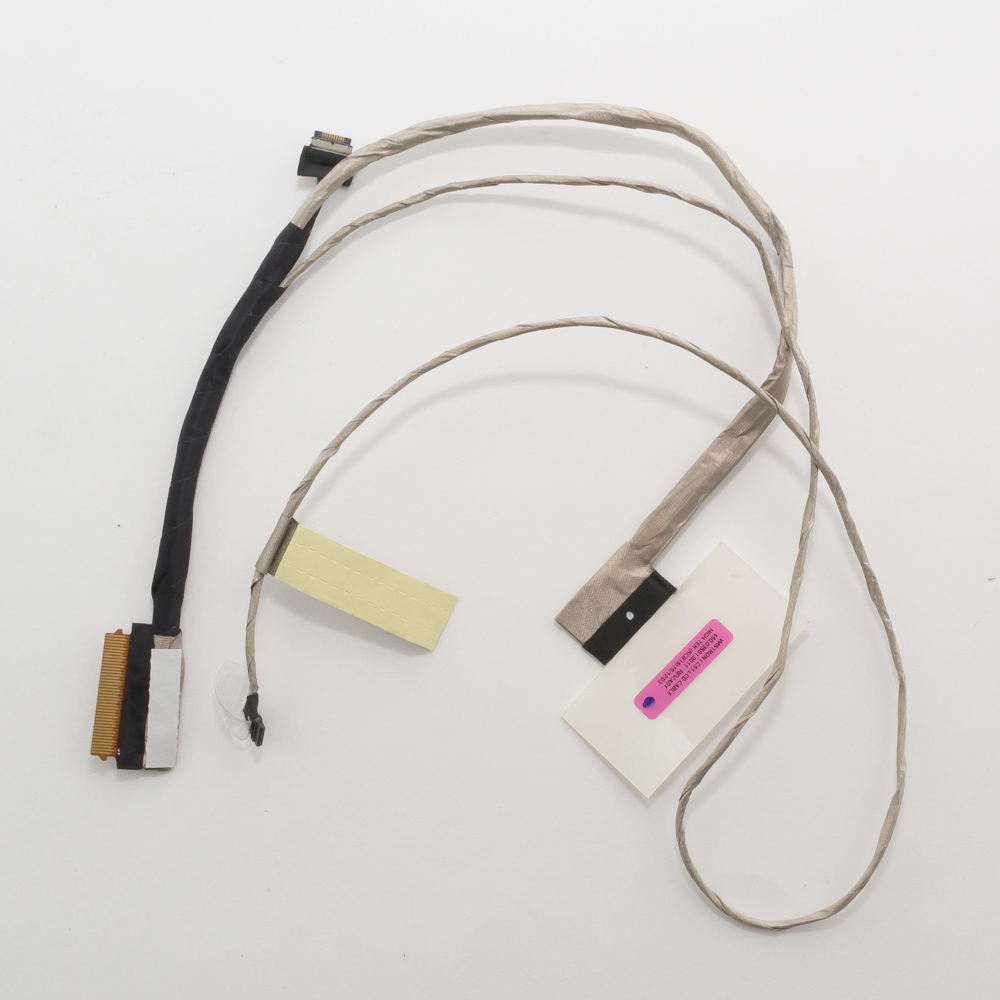

Шлейф матрицы Lenovo Flex 3 15, 1570, 1580

Отличный вопрос. Шлейф матрицы — критически важный и часто выходящий из строя компонент в ноутбуках-трансформерах, таких как Lenovo Flex 3 15. Давайте разберем все детали.

Общее описание шлейфа матрицы для Lenovo Flex 3 15 (1570, 1580)

Функция: Шлейф (flex cable) — это плоский гибкий кабель, который соединяет материнскую плату ноутбука с дисплеем (матрицей). Он передает:

• Видеосигнал от видеокарты/процессора к матрице.
• Сигналы управления для подсветки матрицы.
• Данные от веб-камеры и микрофонов, расположенных в верхней крышке.
• Сигналы от сенсоров (например, датчик освещенности, акселерометр для автоповорота экрана).

Конструкция: В моделях Flex 3 15 шлейф особенно уязвим из-за концепции трансформера (режимы ноутбука, планшета, палатки). Он проходит через шарнир (петлю) и постоянно изгибается при открытии/закрытии крышки и изменении режимов. Со временем это приводит к перетиранию, надлому или отслоению контактов, что является самой частой причиной проблем с изображением.

Типичные признаки неисправности:

• Полное отсутствие изображения при работающем ноутбуке (подсветка может быть, а может и нет).
• Искаженное изображение: полосы, артефакты, рябь, мерцание.
• Эффект "отслоения" изображения в одной части экрана.
• Прерывистое изображение, которое появляется/исчезает при движении крышки.
• Не работает веб-камера или микрофоны (при обрыве соответствующих проводников в шлейфе).

Технические характеристики

1. Тип разъема: Разъемы обычно типа FPC (Flexible Printed Circuit) с замковым механизмом.
2. Количество контактов (пинов): Варьируется в зависимости от конфигурации. Основные варианты:
   • 30-pin eDP (Embedded DisplayPort) — для передачи видеосигнала к матрице с разрешением HD (1366x768).
   • 40-pin eDP — для матриц с более высоким разрешением Full HD (1920x1080) и, часто, сенсорным вводом.
   • Отдельный разъем для камеры (обычно 8-10 pin) или эти проводники интегрированы в основной шлейф.
3. Длина и форма: Шлейф строго специфичен для модели, имеет определенную длину, форму изгибов и расположение разъемов. Нельзя использовать шлейф от несовместимой модели.
4. Особенности: В шлейф часто интегрированы микросхемы-конвертеры для камеры или сенсоров.

Парт номера (Part Numbers / FRU)

Это самый важный критерий при поиске. Номер детали у Lenovo называется FRU (Field Replaceable Unit). Для Lenovo Ideapad Flex 3 15 (модели 1570 и 1580) использовалось несколько разных матриц и, соответственно, шлейфов.

Основные и наиболее распространенные FRU номера шлейфов:

• DC02C00C710 (или DC02C00C7100) — Самый частый вариант. Подходит для большинства конфигураций с не сенсорной (non-touch) матрицей.
• DC02C00D710
• 5C10S26031 — еще один популярный номер от производителя.
• 5C20S04941

ВАЖНО: Перед заказом обязательно необходимо разобрать ноутбук и переписать номер со старого шлейфа. Он напечатан на его поверхности. Также совместимость зависит от точной модели матрицы (ее парт-номер тоже указан на задней стороне).

Совместимые модели ноутбуков

Шлейф предназначен для конкретной линейки и ее ревизий. Он совместим со следующими моделями:

• Lenovo Ideapad Flex 3 15 (15") — основа совместимости.
  • Lenovo Ideapad Flex 3 1570 (модели на процессорах Intel 6-го поколения, Skylake)
  • Lenovo Ideapad Flex 3 1580 (модели на процессорах Intel 7-го поколения, Kaby Lake)
• Торговые названия (Machine Types / MTM), которые относятся к этим платформам:
  • 80R3, 80R4, 80R5, 80R6, 80R7
  • 80SS, 80ST, 80SU
  • 81C8, 81C9
  • Например: 80R3000GRK, 80SS000SRA, 81C8001BRK и т.д.

Критическое замечание по совместимости: Даже в рамках одной модели (например, 1580) могут быть вариации. Ключевое различие — наличие сенсорного экрана.

• Шлейф от не сенсорной (non-touch) модели, скорее всего, не подойдет к сенсорной (touch) модели, и наоборот. У них разное количество контактов и распиновка.
• Всегда сверяйтесь с FRU номером.

Рекомендации при покупке и замене

1. Определите точный FRU: Разберите ноутбук и снимите заднюю крышку. Шлейф обычно идет от материнской платы к петле. Аккуратно отсоедините его и перепишите номер.
2. Ищите по FRU: В интернет-магазинах (AliExpress, eBay, специализированные магазины запчастей) используйте для поиска именно парт-номер (например, DC02C00C710).
3. Проверяйте отзывы: Убедитесь, что продавец надежный и деталь соответствует оригиналу по качеству.
4. Аккуратность при замене: Разъемы на материнской плате и матрице очень хрупкие. Замки открываются не силой, а поднятием защелки. Будьте осторожны.
5. Проверьте матрицу: Иногда проблема может быть и в самой матрице. Если есть возможность, перед заменой шлейфа проверьте изображение, аккуратно пошевелив шлейф в разъемах при включенном ноутбуке (делайте это крайне осторожно, чтобы не замкнуть контакты).

Итог: Для Lenovo Flex 3 15 (1570, 1580) ключевой деталью является шлейф с FRU DC02C00C710 для не сенсорных моделей. Однако для 100% гарантии совместимости необходимо снять и проверить номер со старого шлейфа.
