Аудио разъем для планшета 2264

Конечно, вот подробное описание, технические характеристики и информация о совместимости для аудиоразъема (гнезда для наушников) планшета Samsung Galaxy Tab A 8.0 (2019, модель SM-T290 / SM-T295).

Внутренний заводской номер компонента: 2264.

Этот номер используется для поиска детали у поставщиков запчастей и в сервисных центрах.

Описание компонента

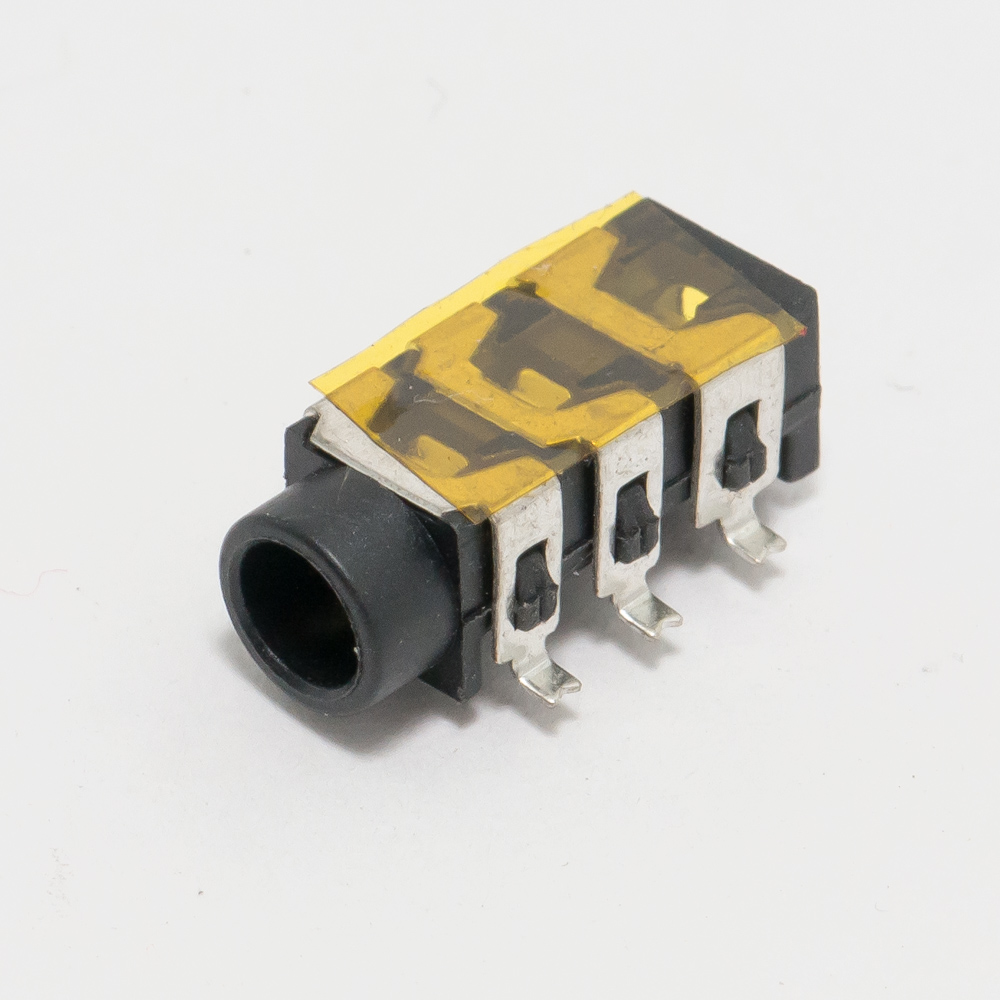

Аудиоразъем (разъем для наушников, Jack 3.5 мм) — это комбинированное гнездо, установленное на материнской плате планшета. Оно предназначено для подключения стандартных наушников или гарнитуры с коннектором 3.5 мм, а также для передачи аудиосигнала на внешние устройства (колонки, усилители).

В данном планшете разъем совмещен с модулем плавкого предохранителя (Fuse), который защищает аудиотракт от скачков напряжения и коротких замыканий. Частая неисправность — выход из строя этого предохранителя, что приводит к полному отсутствию звука в наушниках при исправных динамиках планшета.

Типичные признаки неисправности:

• Полное отсутствие звука в подключенных наушниках.
• Звук продолжает играть только через встроенные динамики, даже при подключенной гарнитуре.
• Планшет не распознает подключение наушников.
• Прерывистый звук, хрипы в наушниках при шевелении штекера (износ внутренних контактов).

Технические характеристики

• Тип разъема: TRRS (Tip-Ring-Ring-Sleeve), 4-контактный, 3.5 мм.
• Функционал: Стандарт CTIA (совместим с большинством современных наушников и гарнитур для Android/iOS).
  • Контакты: Левый канал (Tip) / Правый канал (Ring1) / Земля (Ring2) / Микрофон и управление (Sleeve).
• Конструкция: Поверхностный монтаж (SMD), с металлическим экраном для защиты от помех.
• Дополнительные элементы: Встроенный в шлейф или расположенный рядом на плате плавкий предохранитель для защиты аудиочипа.
• Способ подключения: Является частью гибкого шлейфа, который подключается к материнской плате через соответствующий коннектор. На шлейфе также часто расположены кнопки регулировки громкости.
• Код основного чипа аудиотракта на плате: AVC104 (Cirrus Logic).

Парт-номера и артикулы для заказа

При поиске запчасти используйте следующие номера. Рекомендуется покупать оригинальный или качественный аналог в сборе со всем шлейфом.

1. Оригинальный номер запчасти Samsung: GH82-20657A

   • Это официальный номер узла в сборе, который включает в себя:
     • Аудиоразъем (гнездо 3.5 мм).
     • Плавкий предохранитель.
     • Гибкий шлейф с коннектором.
     • Кнопки увеличения/уменьшения громкости и блокировки экрана.
     • Тактовую кнопку питания.

2. Сервисные/рыночные артикулы:

   • 2264 (основной внутренний код).
   • Flex Cable for Samsung SM-T290 / SM-T295 (общее описание).
   • Audio Jack Flex Cable with Power & Volume Buttons.
   • Часто продается под артикулами, содержащими модель планшета: For T290, For T295.

Совместимые модели

Данный аудиоразъем в сборе со шлейфом полностью совместим со следующими моделями планшетов:

• Samsung Galaxy Tab A 8.0 (2019) Wi-Fi — модель SM-T290.
• Samsung Galaxy Tab A 8.0 (2019) LTE/Wi-Fi — модель SM-T295.

Важное примечание: Несмотря на внешнюю схожесть, этот шлейф НЕ ПОДХОДИТ для других моделей Tab A, например:

• Samsung Galaxy Tab A 8.0 (2018, SM-T380/T385) — у них другой форм-фактор и расположение компонентов.
• Samsung Galaxy Tab A 8.4 (2020) и другие.

Перед покупкой обязательно сверяйте модель вашего планшета (указана на задней крышке или в настройках: "Информация о устройстве > Модель устройства") с указанными выше номерами (SM-T290 или SM-T295).
