Аудио разъем для смартфона 2190

Конечно, вот профессиональное описание, технические характеристики и совместимость для аудиоразъема (джека) 3.5 мм, подходящего для смартфонов, с условным обозначением 2190.

Это описание является обобщенным, так как номер "2190" часто используется как внутренний артикул или код производителя, а не как общепризнанный стандартный номер (вроде PJ-327B). Оно подходит для большинства современных разъемов.

Описание: Аудиоразъем 3.5 мм 4-контактный (TRRS) для смартфона

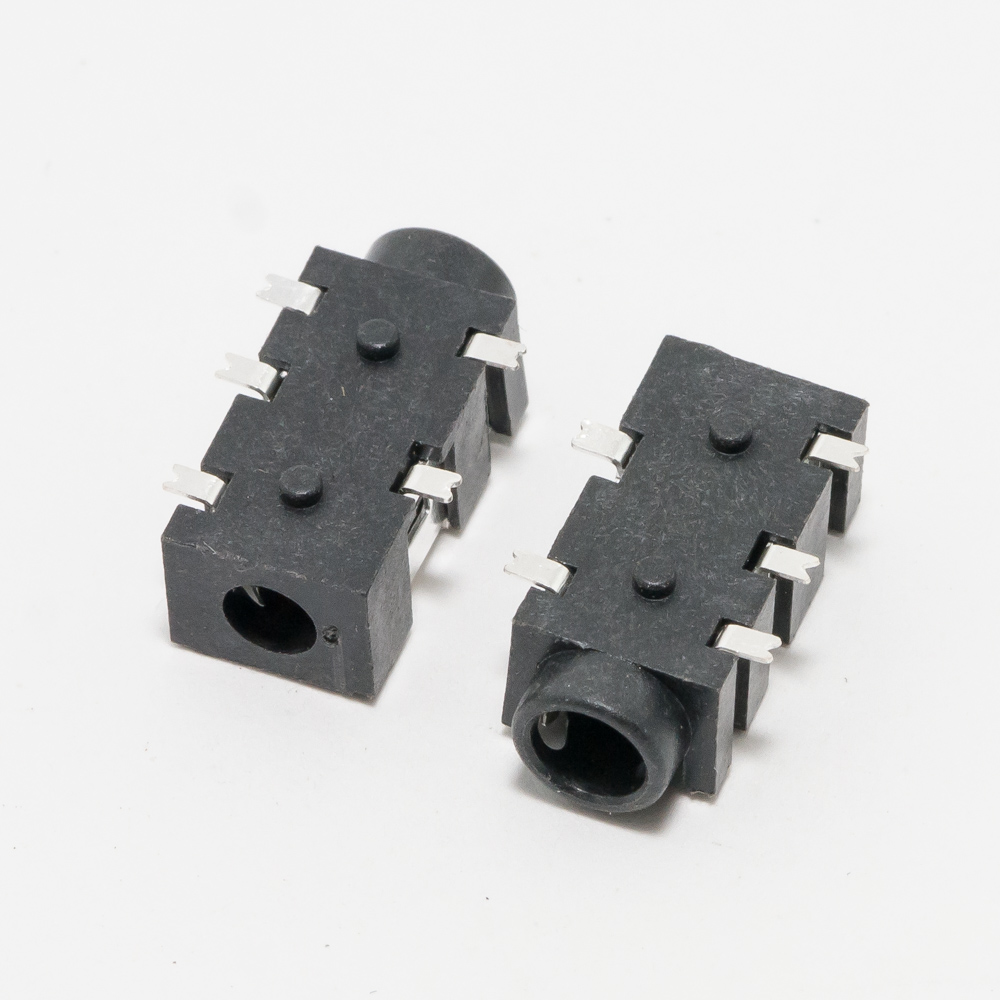

Аудиоразъем 2190 — это стандартный 3.5-миллиметровый (1/8") штекер типа TRRS (Tip-Ring-Ring-Sleeve), предназначенный для пайки на материнскую плату смартфона или планшета. Это гнездо (розетка, female port), в которое вставляется штекер наушников или гарнитуры.

Основная функция — передача аналогового аудиосигнала и обеспечение работы встроенного микрофона и кнопок управления гарнитуры. Разъем обеспечивает совместимость с большинством стандартных проводных гарнитур, наушников и внешних аудиоустройств.

Ключевые особенности:

• Универсальная распиновка CTIA/AHJ: Стандарт, при котором контакты расположены в порядке: Tip - Левый канал, Ring1 - Правый канал, Ring2 - Земля (GND), Sleeve - Микрофон/управление (MIC). Это самый распространенный стандарт для Android-смартфонов, iPhone (начиная с 4S), планшетов, ноутбуков и плееров.
• Компактный дизайн: Низкопрофильный корпус, адаптированный для тонких современных устройств.
• Повышенная надежность: Усиленные контакты и корпус рассчитаны на большое количество циклов подключения/отключения.
• Металлический экран: Обеспечивает защиту от помех и наводок для чистого звука.

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Тип разъема | Гнездо (розетка) для пайки на плату, 3.5 мм (1/8") | | Количество контактов | 4-контактный (4-pin), TRRS (Tip, Ring, Ring, Sleeve) | | Стандарт распиновки | CTIA (AHJ): Tip-L, Ring1-R, Ring2-GND, Sleeve-MIC | | Материал корпуса | Антикоррозийный металлический сплав | | Материал контактов | Позолоченные контакты (для лучшей проводимости и защиты от окисления) | | Монтаж | SMD (поверхностный) и сквозной (THT) монтаж. Обычно имеет "уши" для механического крепления к плате. | | Рабочее напряжение | Низковольтное (для аудиосигналов) | | Сопротивление изоляции | >100 МОм | | Рабочая температура | -25°C до +70°C | | Ресурс подключений | ~10 000 циклов |

Парт-номера и аналоги

Поскольку "2190" — это, скорее всего, внутренний код, вот основные аналогичные парт-номера от производителей компонентов, которые физически и электрически совместимы:

• CUI Devices: SJ-3523-SMT (или SJ-3524-SMT с дополнительным боковым креплением)
• JAE: TX-3535-043B
• Kycon: KBPAB-3.5-4BPNN-B (один из самых распространенных аналогов)
• Lumberg: 1503 04 (или 1503 04 S)
• Uxcell, YLXY, Goaycer — распространенные бренды на рынке запчастей, которые часто используют подобные коды (например, "2190", "B2190", "2190C").

При заказе уточняйте: "3.5 мм 4-пиновое гнездо TRRS CTIA для пайки на плату SMT".

Совместимые модели (примеры)

Этот тип разъема подходит для ремонта огромного количества смартфонов и планшетов, выпущенных примерно до 2016-2018 годов (до массового отказа от разъема), а также многих современных бюджетных и игровых моделей.

• Samsung: Большинство моделей серий Galaxy A, J, M, S (до S10), Note (до Note 9), Tab (планшеты).
• Apple: iPhone 4S, 5, 5S, 6, 6S, 7*, SE (1-го поколения). (*Для iPhone 7/8 с переходником Lightning-3.5mm используется аналогичный разъем внутри переходника).
• Xiaomi/Redmi/Poco: Redmi Note 4/5/6/7, Redmi 4/5/6, Mi A1, Mi Max и многие другие.
• Sony: Xperia Z, X, XZ серии.
• Nokia/HMD Global: Многие модели 1-7 серий.
• Asus, LG, HTC, Motorola и другие бренды, использовавшие стандартный 3.5 мм разъем.

Важно для ремонта: При замене разъема необходимо убедиться в физическом соответствии (размеры корпуса, расположение и высота контактов, тип крепления) старой и новой детали. Лучше всего искать запчасть по точной модели вашего устройства.
