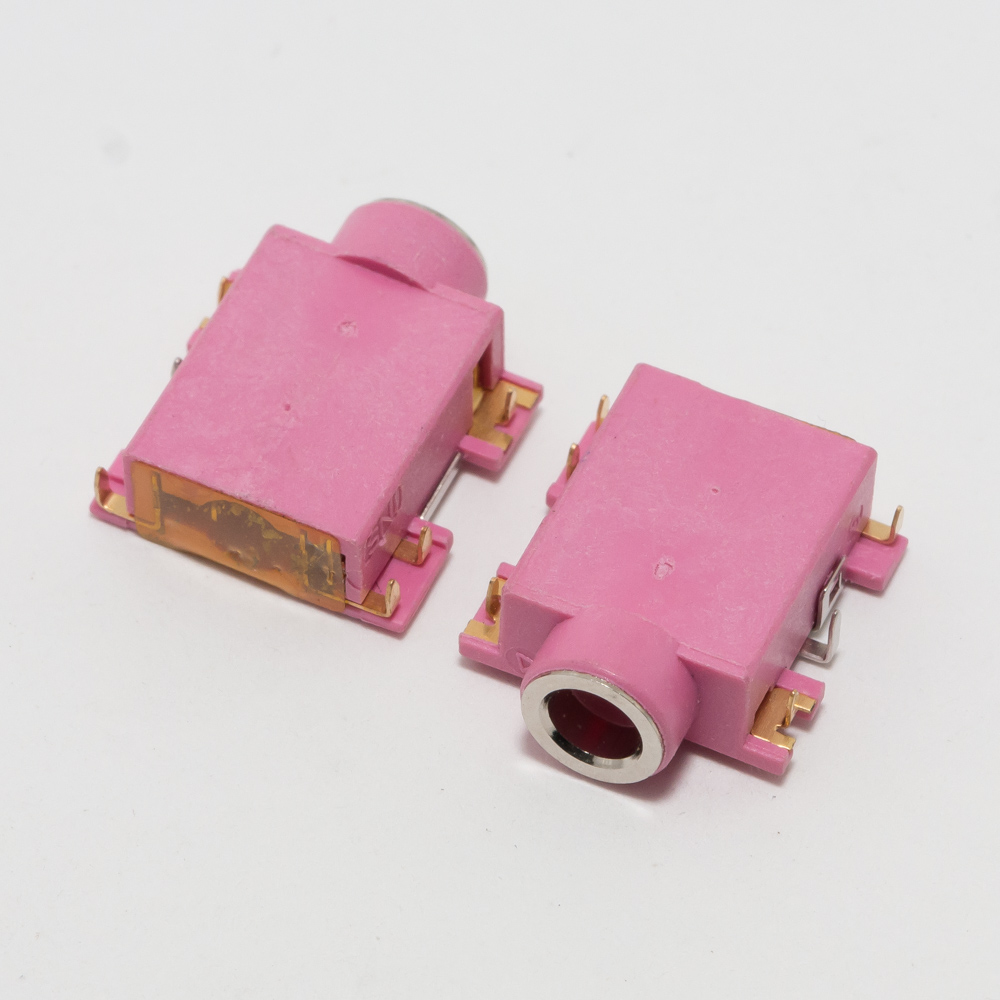

Аудио разъем для HP DV2, G7000, C700

Конечно, вот подробное описание аудио разъема (гнезда) для серий ноутбуков HP Pavilion DV2, G7000 и C700.

Описание

Аудио разъем для ноутбуков HP серий DV2, G7000 и C700 — это комбинированный порт, выполняющий две функции:

1. Выход на наушники для подключения гарнитур или колонок.
2. Вход для микрофона для подключения внешнего микрофона или гарнитуры с микрофоном.

Этот разъем является частью модуля аудиоплаты (Audio Board), который также включает в себя кнопки регулировки громкости и индикатор работы Wi-Fi (на некоторых моделях). Он подключается к материнской плате ноутбука с помощью гибкого шлейфа. Частой неисправностью является физическое повреждение самого гнезда (например, после неаккуратного подключения гарнитуры) или обрыв шлейфа.

Технические характеристики

• Тип разъема: Комбинированный аудиоразъем 3.5 мм (4-контактный, CTIA стандарт).
• Функции: Совмещенный вход для микрофона (Mic In) и выход на наушники (Headphone Out).
• Распиновка (CTIA):
  • Кончик: Левый канал (Left Audio)
  • Кольцо 1: Правый канал (Right Audio)
  • Кольцо 2: Земля (Ground)
  • Основание: Микрофон (Microphone)
• Подключение: Через гибкий шлейф к материнской плате.
• Конструкция: Является частью модуля (Audio Board), который также содержит дополнительные кнопки.

Парт номера (Part Numbers)

Это ключевая информация для поиска и заказа детали. Номера могут незначительно отличаться в зависимости от ревизии и конкретной модификации.

Основные парт номера:

• 572293-001
• 572294-001
• 572295-001
• 572296-001
• 5303-8009
• 5304-8009

Рекомендация: При поиске и заказе лучше всего использовать один из этих номеров, так как поиск по названию модели ноутбука может быть менее точным.

Совместимые модели ноутбуков

Данный аудиомодуль совместим с широким рядом моделей из серий Pavilion и Compaq Presario. Ниже приведен список наиболее популярных совместимых моделей.

Серия HP Pavilion DV2:

• HP Pavilion DV2-1000 (DV2-1030ER, DV2-1035ER, DV2-1045ER, DV2-1055ER, DV2-1065ER, DV2-1075ER и др.)
• HP Pavilion DV2-1100 (DV2-1120ER, DV2-1130ER и др.)
• HP Pavilion DV2-1200 (DV2-1240ER, DV2-1245ER и др.)

Серия HP Pavilion G7000:

• HP Pavilion G7-1000 (G7-1001ER, G7-1002ER, G7-1003ER, G7-1004ER, G7-1005ER, G7-1006ER, G7-1007ER, G7-1008ER, G7-1010ER, G7-1011ER, G7-1012ER, G7-1013ER, G7-1014ER, G7-1015ER, G7-1016ER, G7-1017ER, G7-1018ER, G7-1019ER, G7-1020ER)
• HP Pavilion G7-1100 (G7-1101ER, G7-1102ER, G7-1103ER, G7-1104ER, G7-1105ER, G7-1106ER, G7-1107ER, G7-1108ER, G7-1109ER, G7-1110ER)
• HP Pavilion G7-1200 (G7-1201ER, G7-1202ER, G7-1203ER, G7-1204ER, G7-1205ER, G7-1206ER)
• HP Pavilion G6-1000
• HP Pavilion G6-1100
• HP Pavilion G6-1200
• HP Pavilion G6-1300

Серия HP Compaq Presario C7000:

• HP Compaq Presario CQ7-1000 (CQ71-1000, CQ71-2000, CQ71-3000)
• HP Compaq Presario CQ7-2000
• HP Compaq Presario CQ6-1000
• HP Compaq Presario CQ6-2000

Другие совместимые серии:

• HP Pavilion DV6-2100
• HP Pavilion DV6-3000
• HP Pavilion DV4-2100
• HP Pavilion DV4-3000
• HP G60
• HP G61
• HP G62
• HP G56
• HP 635

Важно: Перед покупкой рекомендуется визуально сравнить фотографию детали с установленной в вашем ноутбуке, а также по возможности сверить парт-номер на самой старой детали.
