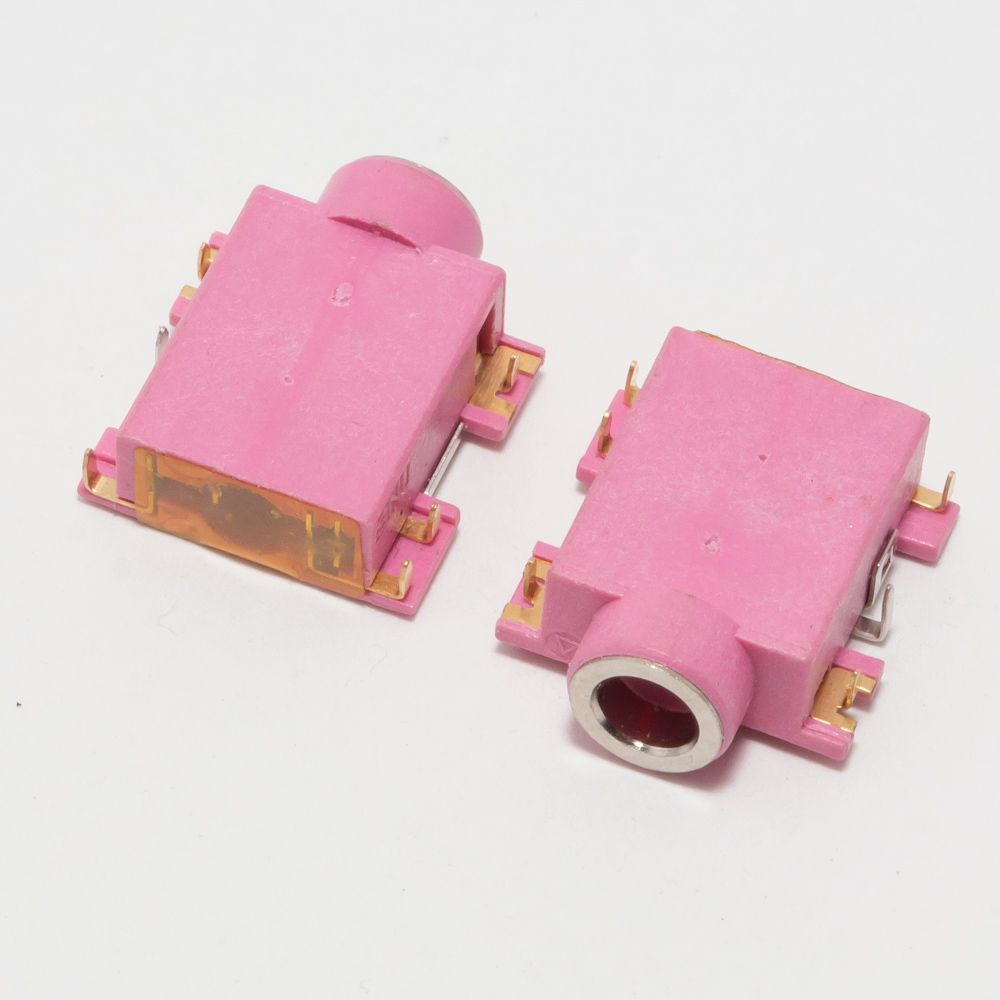

Аудио разъем для ноутбука 2101

Конечно. Поскольку "2101" — это очень общий индекс, который может относиться к разным производителям (чаще всего к Quanta или Compal как OEM-производителям), наиболее вероятно, что вы имеете в виду аудиоразъем (гнездо) для ноутбуков серии Lenovo ThinkPad (например, T410, T420, X210 и т.д.), где 2101 — это часть партномера платы или компонента.

Вот подробное описание, основанное на самой распространенной модели — Lenovo ThinkPad T410/T510/W510 и их прямых аналогах.

Описание

Аудиоразъем для ноутбуков серии Lenovo ThinkPad — это комбинированный аудиоразъем (гнездо) формата 3.5 мм, который выполняет функцию и наушников, и микрофона. В отличие от стандартных двух гнезд (розовое для микрофона, зеленое для наушников), здесь используется одно комбинированное гнездо (часто с иконкой наушников и микрофона).

Этот разъем является компонентом материнской платы (Daughter Board) или аудиоплаты и подключается к основной материнской плате через гибкий шлейф. Он предназначен для подключения гарнитур с комбинированным штекером (4 контакта, стандарт CTIA/AHJ), а также стандартных наушников (3 контакта) с помощью переходника.

Основное назначение: Подключение гарнитуры для звонков, аудио- и видеоконференций, прослушивания музыки и записи звука.

Технические характеристики

• Тип разъема: Комбинированный аудиоразъем (Headset/Mic Combo Jack) 3.5 мм (1/8").
• Стандарт распиновки: CTIA/AHJ (Left Audio - Right Audio - Ground - Microphone). Важно: Это наиболее распространенный стандарт для Lenovo. Существует устаревший стандарт OMTP, с которым может быть несовместимость без переходника.
• Контакты: 4-контактный (TRRS: Tip-Ring-Ring-Sleeve).
• Поддерживаемые устройства:
  • Гарнитуры с комбинированным штекером (наушники + микрофон).
  • Стандартные наушники со штекером 3.5 мм (3 контакта, TRS).
  • Стандартные микрофоны (через переходник).
• Способ подключения: Пайка на аудиоплату (Audio Board) или плату расширения.
• Дополнительные функции: Наличие механического детектора вставки штекера.

Парт номера (Part Numbers)

Поскольку это компонент, у него есть несколько партномеров в зависимости от узла сборки.

Наиболее вероятные партномера для заказа:

• FRU P/N: 60YSO10 - Это один из самых распространенных FRU (Field Replacement Unit) номеров для комбинированного аудиоразъема/платы ноутбуков ThinkPad серии T410, T510, W510.
• P/N: 60YSO11 - Еще один распространенный номер для аналогичного компонента.
• P/N: 42W0028 - Также встречается как номер компонента.
• P/N: 04W0332 - Аудиоразъем для некоторых моделей серии X.

Важно: Аудиоразъем редко продается отдельно от небольшой платы (daughter board), на которую он впаян. Поэтому при поиске и заказе вам нужно искать именно этот узел — Audio Jack Board или Audio Board.

Совместимые модели ноутбуков

Этот разъем (с указанными партномерами) совместим со следующими моделями ноутбуков Lenovo ThinkPad:

Серия T:

• ThinkPad T410
• ThinkPad T410i
• ThinkPad T410s
• ThinkPad T510
• ThinkPad T510i
• ThinkPad T520 (для некоторых ревизий)

Серия W (Mobile Workstations):

• ThinkPad W510
• ThinkPad W520 (для некоторых ревизий)

Серия X:

• ThinkPad X201 (и X201i, X201s, X201 Tablet)
• ThinkPad X200 (для некоторых модификаций)
• ThinkPad X220 (требует проверки партномера, так как там могут быть отличия)

Серия L:

• ThinkPad L412
• ThinkPad L512

Slate Tablet:

• ThinkPad Slate Tablet

Важные примечания

1. Подтверждение совместимости: Перед покупкой обязательно сверьте партномер вашего старого компонента с новым. Снимите старую аудиоплату и найдите на ней наклейку с номером (например, 60YSO10).
2. Стандарт гарнитуры: Если вы подключаете гарнитуру и микрофон не работает, а наушники работают, вероятна несовместимость стандартов (CTIA vs OMTP). Проблема решается покупкой недорогого переходника.
3. Ремонт: Замена требует навыков пайки, так как разъем припаян к небольшой плате. Если вы не уверены в своих силах, лучше доверить замену специалисту.

Надеюсь, это описание поможет вам найти и приобрести нужную деталь
