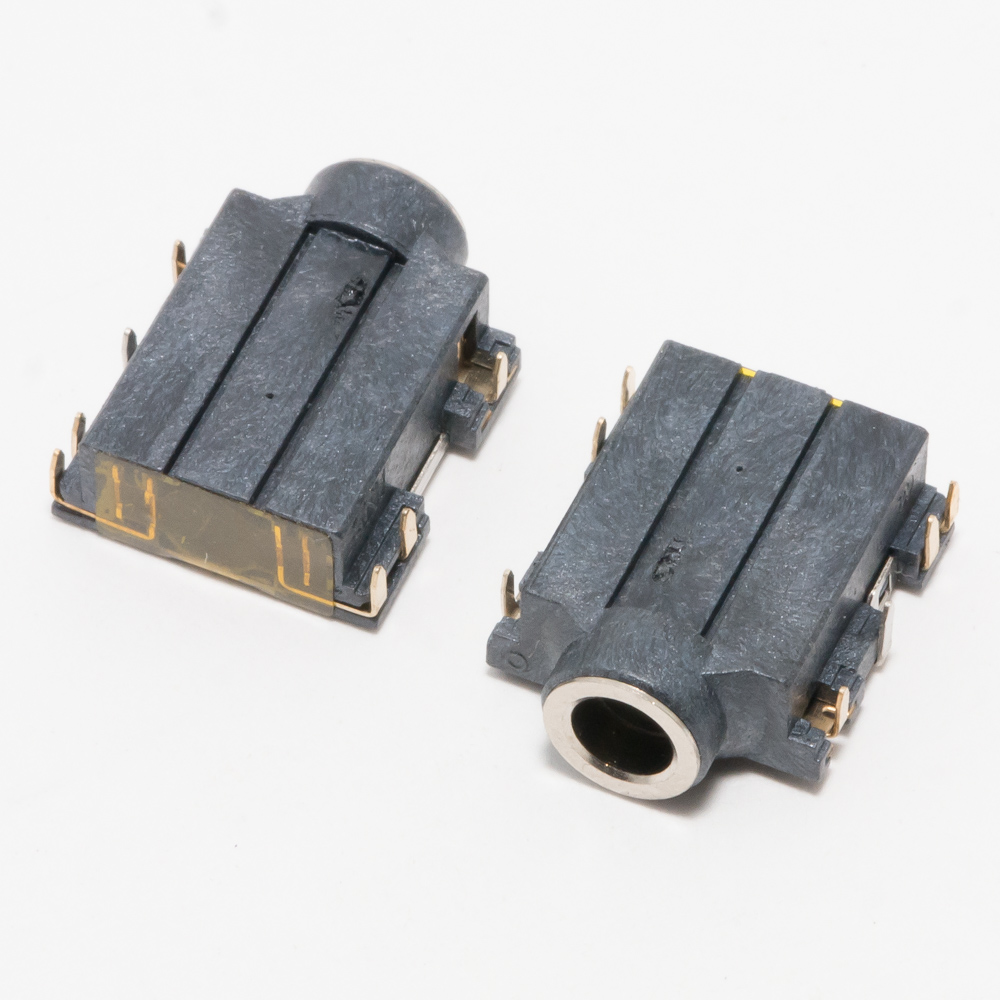

Аудио разъем для HP DM3

Конечно, вот подробное описание аудиоразъема (гнезда) для ноутбука HP Pavilion dm3.

Описание и назначение

Аудиоразъем (также известный как разъем для наушников/микрофона, аудиоджек, гнездо 3.5 мм) на ноутбуке HP dm3 — это комбинированный порт, выполняющий две функции:

1. Выход на наушники или внешние динамики: Для передачи стереозвука.
2. Вход для внешнего микрофона: Для подключения гарнитуры или микрофона с TRRS-штекером (обычно с 4 контактами, как у современных смартфонов).

Этот разъем является частью аудиоплаты (кодек-чипа), которая в большинстве моделей dm3 впаяна прямо в материнскую плату. При поломке (расшатывание, потеря контакта, повреждение физическим ударом) требуется его аккуратная замена пайкой на материнской плате.

Технические характеристики

• Тип разъема: Комбинированный аудиоразъем 3.5 мм (1/8") 4-контактный (TRRS).
• Стандарт: CTIA/AHJ (распиновка: наконечник — левый канал, первое кольцо — правый канал, второе кольцо — земля, основание — микрофон). Это самый распространенный стандарт для гарнитур.
• Функции: Совмещенный аудиовыход (наушники) и аудиовход (микрофон).
• Расположение: Обычно на левом или правом торце ноутбука, рядом с USB-портами.
• Тип монтажа: SMD (Surface Mount Device) для пайки на материнскую плату. Имеет «уши» для механического крепления к плате.
• Цветовая маркировка на плате: Часто отсутствует, но может быть обозначен символом наушников/микрофона или аббревиатурой (JACK, AUDIO).

Парт-номера (Part Numbers) и коды запчастей

Важно понимать, что в HP DM3 используется несколько разных материнских плат от разных производителей (Foxconn, Quanta и др.). Поэтому единого партномера на только разъем не существует. Разъем является частью узла.

Для поиска нужной детали используются следующие коды:

1. HP Spare Part Number (для узла):

   • 6050B0419601 (MAINTAINENCE KIT JACK, DC JACK, AUDIO JACK) — это ремонтный комплект, который часто включает в себя аудиоразъем, разъем питания и иногда другие мелкие компоненты. Это самый надежный вариант для поиска.
   • 572375-001 — еще один номер для ремонтного комплекта разъемов (Jack Kit).

2. Код на самом разъеме (наиболее важный для поиска аналога): На корпусе разъема обычно нанесен его собственный промышленный код. Самые распространенные в HP dm3:

   • KRC16R или KRC-16R (производитель Kycon, Starconn или другие)
   • SJ1-3535NG (или вариации SJ1-3535...)
   • PJ324 (или вариации типа PJ-324-...)
   • SR3501A-4P
   • По физическим параметрам: 3.5mm, 4-pin, вертикальный монтаж, с крепежными ушками.

   Рекомендация: Лучший способ — разобрать ноутбук, выпаять старый разъем и найти маркировку на его корпусе.** По этому коду (например, KRC16R) его легко найти на AliExpress, eBay или в радиомагазинах.

Совместимые модели ноутбуков

Разъем является довольно стандартным. Помимо HP Pavilion dm3 всех модификаций (dm3t, dm3z и т.д.), он совместим с целым рядом ноутбуков HP и Compaq аналогичного поколения (2009-2011 гг.), где использовались такие же материнские платы и аудиокодеки. К ним относятся:

• HP Pavilion dm4
• HP Pavilion dv3, dv4, dv5, dv6 (модели того же периода)
• HP Pavilion tx2 (планшетные ПК)
• HP Compaq CQ40, CQ45, CQ56, CQ62
• HP G42, G56, G62, G72
• Другие модели на платформах AMD Neo X2 или Intel CULV и ранних Core i3/i5.

Важное предупреждение: Перед покупкой и заменой обязательно:

1. Убедитесь в идентичности визуального вида и маркировки разъема.
2. Проверьте распиновку мультиметром в диодном режиме (если есть подозрение на нестандартную распайку, хотя для HP это редкость).
3. Работу по замене должен выполнять специалист с опытом микропайки, так как есть риск повреждения материнской платы.
