Аудио разъем для цифровых фотокамер 2018

Конечно! Вот подробное описание, технические характеристики и информация о совместимости для типичного аудиоразъема для цифровых фотокамер 2018 года выпуска.

Такой разъем был стандартом для полупрофессиональных и профессиональных камер того времени, позволяя подключать внешние микрофоны и наушники для качественной записи звука.

Описание

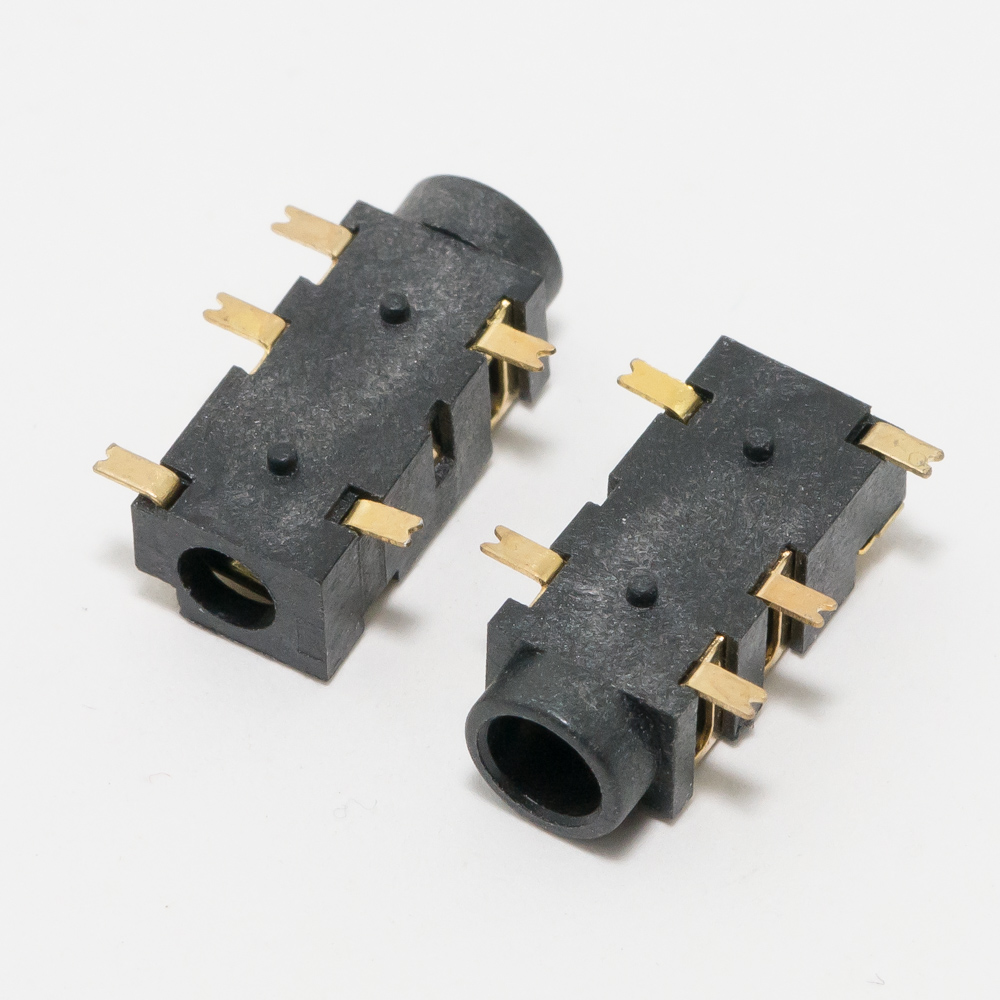

Аудиоразъем для цифровых зеркальных и беззеркальных фотокамер 2018 года — это, как правило, комбинированный 3.5mm stereo mini-jack разъем, выполняющий две ключевые функции:

1. Вход для внешнего микрофона (MIC IN): Позволяет подключить внешний выносной микрофон (петличный, shotgun, репортерский) для записи чистого звука, минуя встроенный микрофон, чувствительный к шумам камеры и ветра.
2. Выход для наушников (HEADPHONE OUT): Позволяет контролировать записываемый звук в реальном времени (мониторинг), что критически важно для избежания помех, наводок и проверки уровня записи.

В камерах 2018 года это часто был один физический разъем с автоматическим переключением между режимом входа и выхода, либо два отдельных разъема (особенно в топовых моделях) для одновременного подключения микрофона и наушников.

Основное назначение: Повышение качества аудиодорожки видеозаписи и профессиональный контроль звука непосредственно во время съемки.

Технические характеристики (типичные для разъемов камер 2018 г.)

• Тип разъема: 3.5 мм (1/8") TRS или TRRS stereo mini-jack.
• Конфигурация:
  • Для комбинированного разъема (TRRS): Контакты: Tip (наконечник) - левый канал, Ring (кольцо 1) - правый канал, Ring (кольцо 2) - общий/GND, Sleeve (гильза) - MIC/управление.
  • Для раздельных разъемов: Стандартные TRS для микрофона (моно) и для наушников (стерео).
• Поддерживаемые микрофоны:
  • Пассивные (не требующие фантомного питания).
  • Активные (с автономным питанием от батареек).
  • Важно: Подавляющее большинство камер 2018 года НЕ поддерживают фантомное питание 48V для конденсаторных микрофонов. Для них требуется внешний рекордер или предусилитель с фантомным питанием.
• Регулировка уровня записи: Ручная или автоматическая (в меню камеры).
• Контроль громкости мониторинга: Регулировка уровня в наушниках через меню или отдельное колесо.
• Защита: Отсутствует (не является водонепроницаемым, требует заглушки в полевых условиях).

Парт-номера (примеры для конкретных моделей камер)

Парт-номера относятся не к самому разъему, а к деталям корпуса или платам, в которые он встроен. Вот примеры для популярных моделей 2018 года:

• Canon EOS R: Не является отдельной заменяемой пользователем деталью. Входит в сборку бокового порта.
• Sony Alpha A7 III: Аудиоразъем впаян в основную плату. Для замены требуется сервисный ремонт.
• Nikon Z6/Z7: Аналогично, разъем является частью блока портов.
• Panasonic Lumix GH5: Комплект гибких кабелей с разъемами (в сервисных мануалах обозначается как часть сборки).
• Fujifilm X-T3: Плата с аудиоразъемом (условный сервисный номер, например, PCB-AUDIO-JACK).

Для ремонта необходимо обращаться в авторизованные сервисные центры с указанием точной модели камеры.

Совместимые модели фотокамер (2017-2019 гг.)

В этот список входят флагманские и полупрофессиональные модели, оснащенные качественным аудиовходом/выходом.

Canon:

• Canon EOS R (2018)
• Canon EOS RP (2019)
• Canon EOS 5D Mark IV (2016, но актуальна в 2018)
• Canon EOS 6D Mark II (2017)
• Canon EOS M50 (2018) - только вход для микрофона, выхода для наушников нет.

Sony:

• Sony Alpha A7 III (2018)
• Sony Alpha A7R III (2017)
• Sony Alpha A7R IV (2019)
• Sony Alpha A6400 (2019) - только вход для микрофона.
• Sony Alpha A9 (2017)

Nikon:

• Nikon Z6 (2018)
• Nikon Z7 (2018)
• Nikon D850 (2017)
• Nikon D7500 (2017)
• Nikon D500 (2016, но актуальна в 2018)

Panasonic:

• Panasonic Lumix GH5 (2017) - имеет 2 РАЗДЕЛЬНЫХ разъема (микрофон и наушники), передовой аудиоконтроль.
• Panasonic Lumix GH5S (2018)
• Panasonic Lumix G9 (2017)
• Panasonic Lumix S1 / S1R (2019)

Fujifilm:

• Fujifilm X-T3 (2018)
• Fujifilm X-T4 (2020, но близко по времени)
• Fujifilm X-H1 (2018)

Blackmagic Design:

• Blackmagic Pocket Cinema Camera 4K (2018) - имеет полноразмерный разъем 3.5mm и дополнительный mini-XLR с фантомным питанием через адаптер.

Важное примечание по совместимости аксессуаров

• Микрофоны: Совместимы практически все внешние микрофоны с разъемом 3.5 мм. Для камер без фантомного питания необходимо использовать микрофоны с батарейным питанием (например, Rode VideoMic Pro+) или внешний предусилитель.
• Наушники: Совместимы любые наушники с разъемом 3.5 мм. Для комфортного мониторинга рекомендуется использовать закрытые студийные наушники.
• Адаптеры: Для подключения микрофонов с разъемом XLR необходим внешний адаптер-предусилитель (например, Tascam DR-10X, Saramonic SmartRig+).

Этот аудиоразъем стал неотъемлемым атрибутом гибридных камер, ориентированных на видеосъемку, и остается стандартом по сей день.
