Разъем micro USB для планшета 1215

Конечно, вот подробное описание, технические характеристики, парт-номера и совместимые модели для разъема Micro USB планшета Lenovo Tab 2 A10-1215 (также известного как Tab 2 A10-70F).

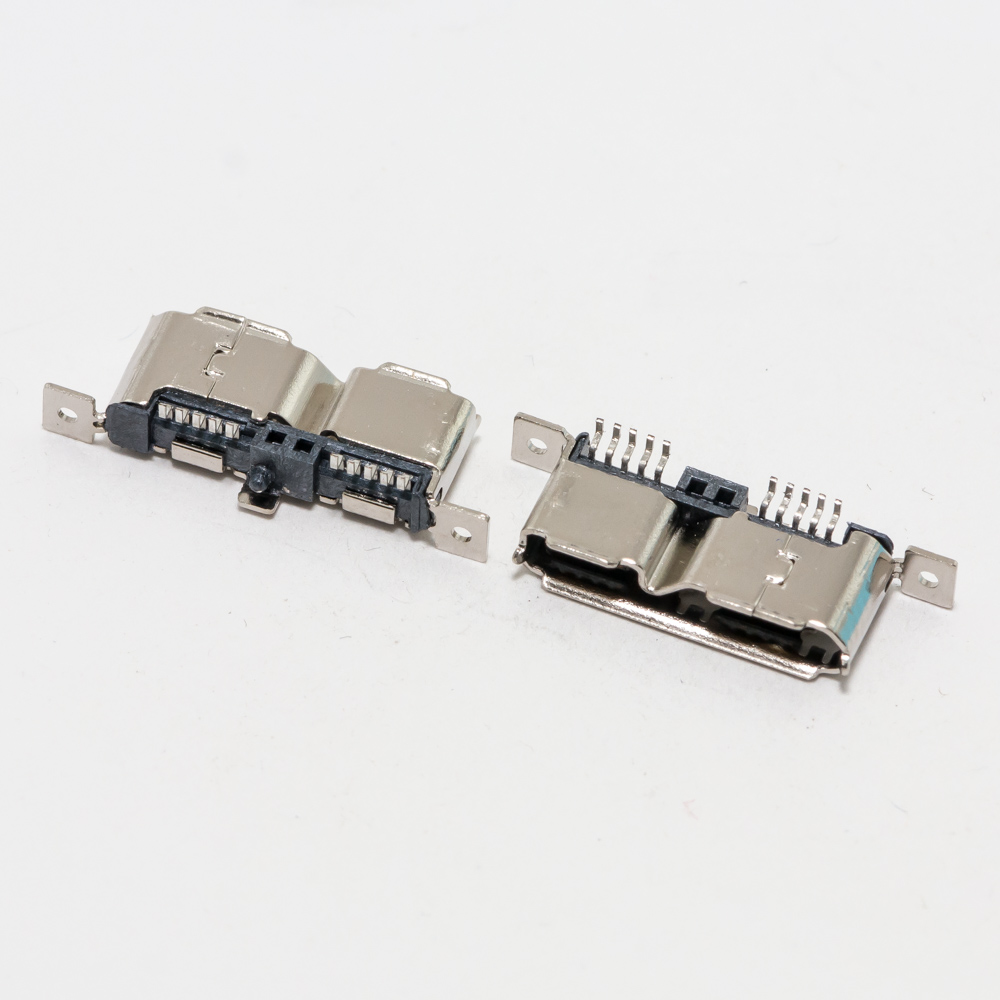

Описание разъема Micro USB для Lenovo Tab 2 A10-1215

Это оригинальный или совместимый разъем питания и синхронизации (гнездо, порт), который припаивается непосредственно на материнскую плату планшета. Он является наиболее частой причиной неисправности "планшет не заряжается" или "плохо держит кабель". Выходит из строя из-за механических повреждений (расшатывание, удар), окисления контактов или отрыва контактных площадок на плате.

Основные функции:

1. Зарядка устройства: Подключение к сетевому адаптеру (5V, 2A).
2. Синхронизация данных: Подключение к компьютеру для передачи файлов.
3. Подключение периферии: Через OTG-адаптер можно подключать флешки, мыши, клавиатуры.

Технические характеристики

• Тип разъема: Micro USB 2.0, 5-контактный (стандарт USB Micro-B).
• Тип монтажа: SMD (Surface Mount Device) – для пайки на плату.
• Конструкция: Металлический экран (skin) с пластиковым корпусом и контактной группой.
• Особенность: В моделях Lenovo этого поколения часто используется разъем с дополнительными боковыми креплениями ("усиками") для более надежной фиксации на плате, что важно для планшетов с большим и тяжелым кабелем.
• Напряжение/Ток: Стандартные для USB 2.0: 5V, максимальный ток до 2A (в зависимости от адаптера).
• Распиновка: Стандартная для Micro USB:
  • Пин 1: +5V (VBUS)
  • Пин 2: Data- (D-)
  • Пин 3: Data+ (D+)
  • Пин 4: ID (в режиме OTG)
  • Пин 5: Земля (GND)

Парт-номера и артикулы (Part Numbers)

Оригинальный разъем редко продается отдельно, обычно идет в составе узла (flex-кабеля) или материнской платы. Для поиска и заказа используйте следующие коды:

1. Код запчасти Lenovo: Строгого единого номера нет, но разъем является частью следующих компонентов:

   • Самый частый вариант: Он впаян в плату главного разъема (USB Board, Charging Port Board).
   • Код для поиска этой платы/узла: SSM12150U001, SSM12150U002, 12152-1, 12152-2M.
   • Код платы (PCB): На материнской плате может быть маркировка L12152-1 или L12152-2M.

2. Артикулы на рынке запчастей (AliExpress, ремонтные магазины):

   • По модели планшета: "Micro USB port for Lenovo Tab 2 A10-70 / A10-1215"
   • По коду платы: "Charging port flex cable 12152-1"
   • Универсальные артикулы: Часто продавцы указывают MICRO USB 2.0 SMD 5PIN WITH WINGS (с крылышками/усиками). Ключевое — наличие боковых креплений.
   • Альтернативный поиск: "Разъем Micro USB для Lenovo Tab 2 A10-70F"

Совместимые модели планшетов

Разъем подходит для целого семейства планшетов Lenovo на одной платформе. Основные модели:

• Lenovo Tab 2 A10-1215 (российская/европейская версия)
• Lenovo Tab 2 A10-70F (международное обозначение)
• Lenovo Tab 2 A10-70L
• Lenovo Tab 2 A10-70LC (версия для Китая)
• С высокой вероятностью также подходит для:
  • Lenovo Tab 2 A10-30 (но требуется уточнение, так как плата может иметь отличия).
  • Lenovo Yoga Tab 3 (10") – требуется обязательная проверка! Конструктивно разъем похож, но плата другая.

Важное примечание для ремонта: Перед покупкой настоятельно рекомендуется вскрыть планшет и визуально сравнить старый разъем с новым, обратив особое внимание на:

1. Габаритные размеры корпуса.
2. Расположение и количество контактов для пайки (включая боковые "усики").
3. Ориентацию разъема на плате.

Ремонт требует навыков микро-пайки, так как разъем имеет мелкие SMD-контакты.
