Разъем micro USB для Huawei C8600, N600

Конечно, вот подробное описание разъема micro-USB для смартфонов Huawei C8600 и N600, а также связанная с ним информация.

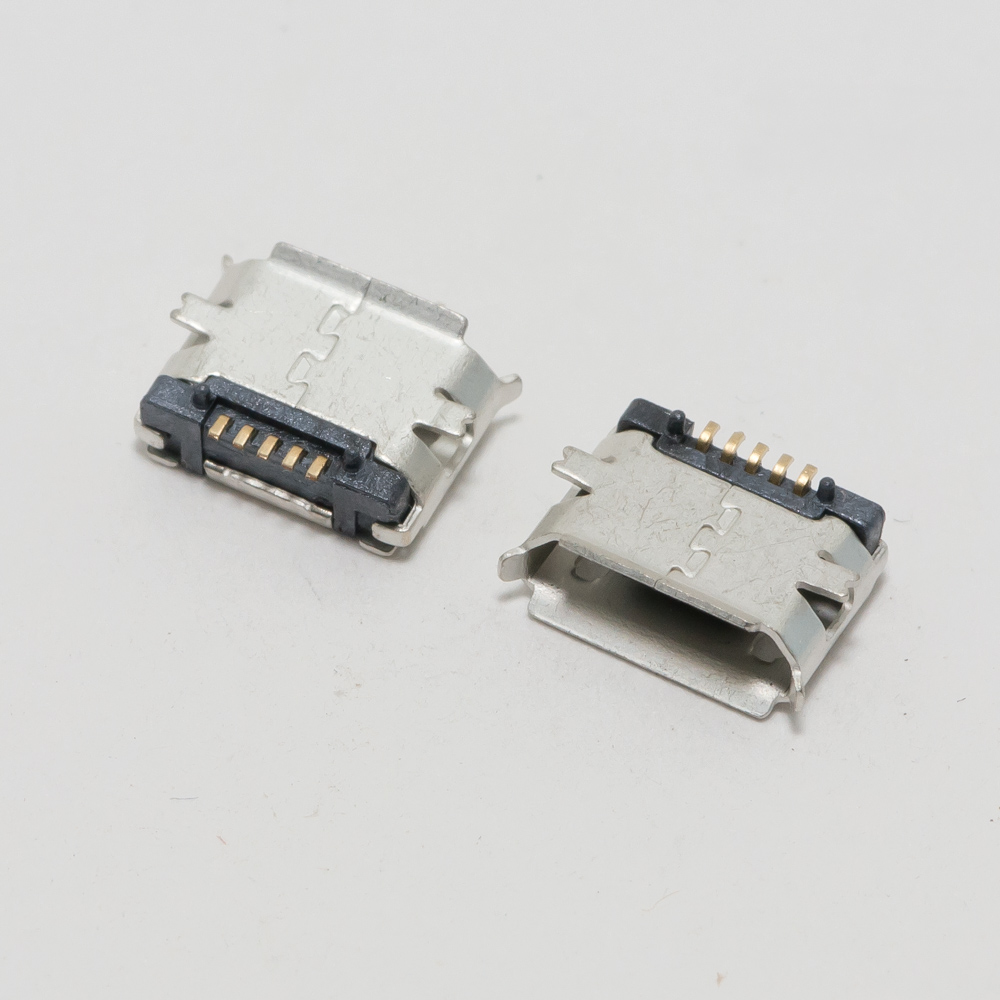

Описание разъема

Это оригинальный разъем для зарядки и синхронизации (data-кабель) типа micro-USB 2.0. Он является стандартным для подавляющего большинства мобильных устройств того периода (2010-2012 гг.).

• Назначение: Основная функция — зарядка аккумулятора устройства от сети (через адаптер), компьютера или Power Bank. Вторая функция — передача данных между телефоном и ПК для синхронизации файлов, музыки, контактов.
• Конструкция: Классический 5-пиновый разъем micro-USB. Со стороны телефона — гнездо (female port), встроенное в корпус. Со стороны кабеля — штекер (male connector). Внутри корпуса телефона разъем припаян к системной (материнской) плате.
• Важный нюанс: В устройствах того времени, включая C8600 и N600, разъем micro-USB часто интегрирован с разъемом наушников в единый комбинированный порт (используется специальный кабель 2-in-1 или гарнитура). Стандартный micro-USB кабель подходит только для зарядки и данных, но не для подключения обычных наушников (3.5 мм).

Технические характеристики

• Тип разъема: USB 2.0 Micro-B (стандартный 5-pin).
• Скорость передачи данных: До 480 Мбит/с (теоретический максимум USB 2.0).
• Функции: Зарядка + синхронизация данных.
• Распиновка (стандартная Micro-USB):
  1. VBUS (+5V) — питание/зарядка.
  2. D- — линия данных.
  3. D+ — линия данных.
  4. ID: В этих моделях часто задействован для сигнала аудиогарнитуры (в комбинированном порте).
  5. GND — земля.
• Особенность для C8600/N600: Контакт ID в порту устройства используется для определения подключения оригинальной гарнитуры или аудиокабеля. Поэтому для передачи аудиосигнала на стандартные наушники (3.5 мм) требуется специальный переходник, который замыкает контакт ID определенным образом.

Парт-номера (Part Numbers) и артикулы

Оригинальные запчасти и аксессуары для этих моделей давно сняты с производства. Номера можно найти на оригинальных кабелях или в старых каталогах запчастей.

1. Для замены гнезда (разъема) на плате телефона:

   • Это не универсальная деталь. Требуется конкретная пластиковая рамка с контактами, совместимая с компоновкой материнской платы C8600 или N600. Чаще всего ищут по названию модели телефона: "Huawei C8600 charging port flex cable" или "Разъем зарядки Huawei N600". Универсального OEM-кода нет.

2. Для оригинального кабеля (зарядка + данные):

   • Huawei Part Number: Часто встречался под общими артикулами, например, AP99S0501 или просто обозначался как "Micro-USB Data Cable". Точный оригинальный код найти сложно.

3. Для оригинального комбинированного кабеля (USB + Audio 3.5mm):

   • Это был ключевой аксессуар для этих моделей. Мог иметь номер типа AM12S0501 или подобный. В старых магазинах мог продаваться как "Huawei C8600 N600 USB Audio Adapter Cable".

Где искать сейчас: На AliExpress, eBay или в магазинах запчастей для ремонта телефонов по запросам: "Huawei C8600 charging port", "Huawei N600 charging flex cable", "Micro USB jack for Huawei N600".

Совместимые модели Huawei

Данный стандартный micro-USB разъем (только для зарядки и данных) совместим с любым устройством, имеющим порт micro-USB. Однако особенность комбинированного порта (USB+Audio) касается конкретной линейки.

Модели, использовавшие аналогичный комбинированный порт и, следовательно, совместимые с такими же аксессуарами и кабелями 2-в-1, включают:

• Huawei C8600 (для China Telecom)
• Huawei N600 (для операторов Канады, США)
• Huawei U8150 Ideos (и многие другие модели линейки Ideos)
• Huawei U8500
• Huawei C8500
• Huawei C8600
• Huawei C8650
• Huawei U8800 (первое поколение)
• Huawei Sonic (U8650)

Важно: Для этих моделей, чтобы подключить обычные наушники, требуется специальный переходник с micro-USB на 3.5 мм jack, который корректно обрабатывает контакт ID. Простой механический переходник без чипа может не работать.

Вывод

Для ремонта телефона Huawei C8600 или N600 необходимо искать именно гнездо зарядки (charging port flex) для конкретной модели, а не универсальный micro-USB разъем. Для повседневного использования подойдет любой стандартный кабель micro-USB для зарядки. Для подключения аудио — нужен оригинальный комбинированный кабель или совместимый переходник с поддержкой функции аудио для старых моделей Huawei.
