Разъем micro USB для смартфона 1138

Конечно, вот подробное описание, технические характеристики, парт-номера и совместимые модели для разъема micro USB 1138, который является одним из самых распространенных компонентов для ремонта смартфонов.

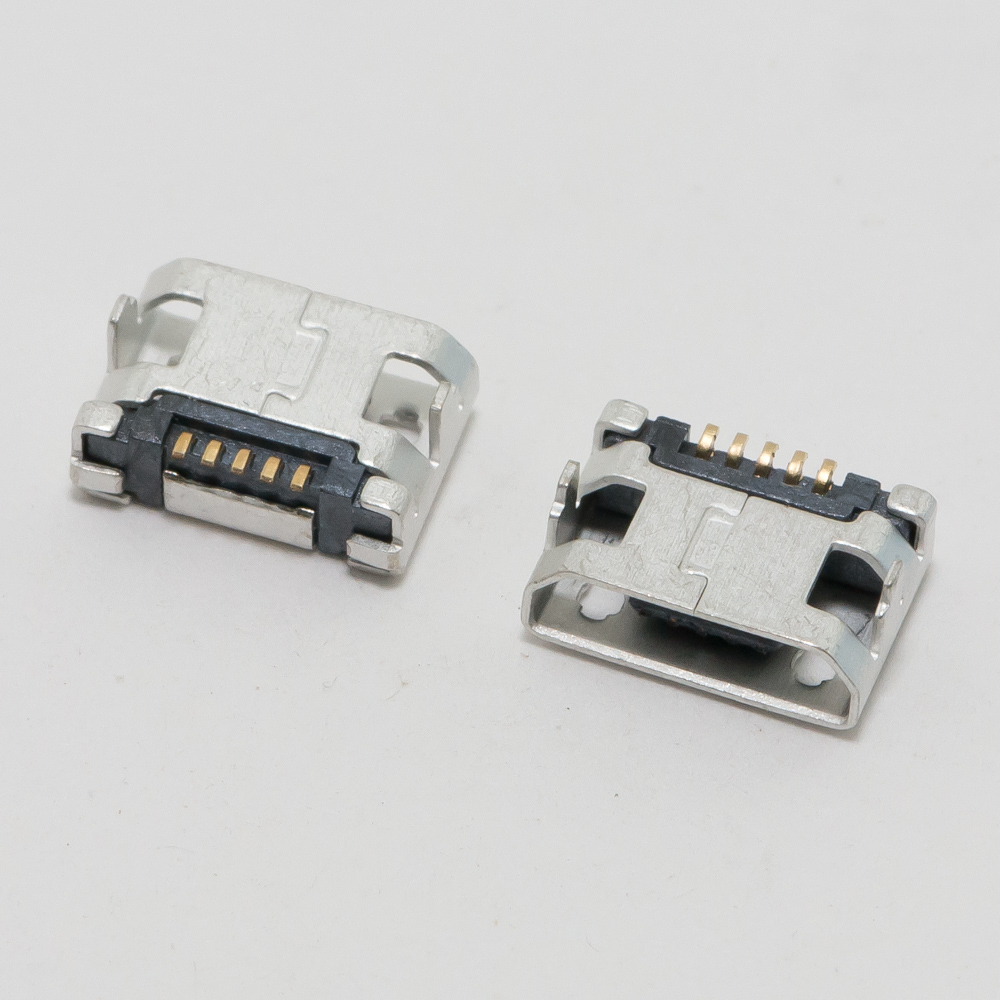

Описание разъема micro USB 1138

Разъем micro USB 1138 — это стандартный 5-контактный (5-pin) порт для зарядки и синхронизации смартфонов и планшетов. Цифры "1138" чаще всего указывают на конкретный код заказа (ordering code) или внутренний артикул производителя (например, компании Foxconn или ее партнеров), который характеризует геометрию корпуса, тип крепления и расположение контактов, подходящий для определенной модели телефона.

Этот разъем является паяемым на плату (SMD/SMT компонент). Он имеет металлический экранированный корпус для жесткости и защиты от помех, а также "усики" для пайки на поверхность платы и, часто, сквозные штырьки для дополнительной механической фиксации. Он предназначен для замены вышедшего из строя гнезда при типичных неисправностях: расшатывание, нестабильная зарядка, не определяется компьютер.

Технические характеристики

• Тип разъема: Micro USB тип B, 5-pin.
• Назначение контактов (стандарт micro USB):
  1. VBUS (+5V) — Питание (+).
  2. D- — Линия данных (-).
  3. D+ — Линия данных (+).
  4. ID — В micro USB обычно не задействован (может быть заземлен или использован для определения режима OTG).
  5. GND — Заземление (-).
• Крепление: Поверхностный монтаж (SMD). Имеет боковые лепестки для пайки на плату и часто 2 или более сквозных штыревых контакта для анкерного крепления.
• Материал корпуса: Металлический экран + пластиковая вставка.
• Контакты: Позолоченные для лучшей проводимости и защиты от окисления.
• Ключевая особенность артикула 1138: Конкретная форма корпуса, высота, расположение монтажных "ушей" и крепежных штырьков, которые точно соответствуют посадочному месту на материнской плате определенных моделей телефонов.

Парт-номера и артикулы (Part Numbers)

У одного и того же разъема может быть несколько номеров в зависимости от производителя и поставщика. 1138 — это самый распространенный бытовой артикул.

• Основной код: 1138, 1138-1, G1138.
• Внутренние коды производителей:
  • Foxconn: Может обозначаться как J7D-1138 или подобным образом.
  • Luxshare Precision (Luxshare-ICT): Имеет свою систему маркировки, но поставляется как аналог для 1138.
• Артикулы у поставщиков: Часто встречается как Micro USB 1138 Black (черный) или Micro USB 1138 White (белый), в зависимости от цвета пластиковой вставки.
• Аналоги и прямые замены: 1160, 1163 — это НЕ прямые аналоги. Они имеют отличия в размерах корпуса или креплении. Важно проверять визуальное соответствие старой детали.

Совместимые модели смартфонов (примеры)

Разъем 1138 массово использовался в смартфонах среднего и бюджетного сегмента примерно в 2014-2018 годах. Он совместим со многими моделями, особенно китайских брендов.

Важно: Перед заказом всегда сверяйте визуальную форму разъема на вашей плате с фотографией разъема 1138!

Наиболее известные и распространенные модели:

• Xiaomi Redmi Note Series:
  • Redmi Note 3G (2014)
  • Redmi Note 4G (2014)
  • Redmi Note 2
  • Redmi Note 3 (MediaTek)
  • Redmi Note 4 (MediaTek) * (требует проверки, часто 1160)
• Xiaomi Redmi Series:
  • Redmi 1S
  • Redmi 2 / 2A / 2 Prime
  • Redmi 3 / 3S / 3X
  • Redmi 4 / 4A / 4X (стандарт)
• Meizu:
  • Meizu M2 Note
  • Meizu M3 Note
  • Meizu M5
• Lenovo:
  • Многие модели серий A, P и K того периода (напр., Lenovo A6000, A7000, P70).
• Другие бренды (OEM-платформы MediaTek):
  • Множество телефонов от Doogee, Ulefone, Oukitel, Bluboo, HomTom и других, построенных на распространенных платформах.
  • Некоторые модели ZTE, Huawei бюджетной линейки.

Важное примечание по ремонту

1. Визуальная сверка — обязательна. Достаньте старый разъем (или сфотографируйте его на плате) и сравните с изображением 1138. Обращайте внимание на количество и расположение ножек для пайки.
2. Качество. Покупайте разъемы с позолотой контактов у проверенных поставщиков. Дешевые белые контакты быстро окисляются.
3. Паяльное оборудование. Для замены необходим термовоздушный фен и флюс. Требуется аккуратность, чтобы не оторвать контактные площадки с платы.
4. Аналоги. Если разъем не подошел по форме, ищите по коду на самой плате (например, J7D-1160) или сравнивайте с другими популярными вариантами: 1160, 1163, 1185.

Данное описание и список совместимости носят справочный характер. Для точного определения рекомендуется искать информацию по конкретной модели вашего устройства.
