Разъем micro USB для смартфона 1137

Отличный запрос. Вот подробное описание, технические характеристики и информация о совместимости для разъема micro-USB, который вы ищете (предположительно, по номеру 1137).

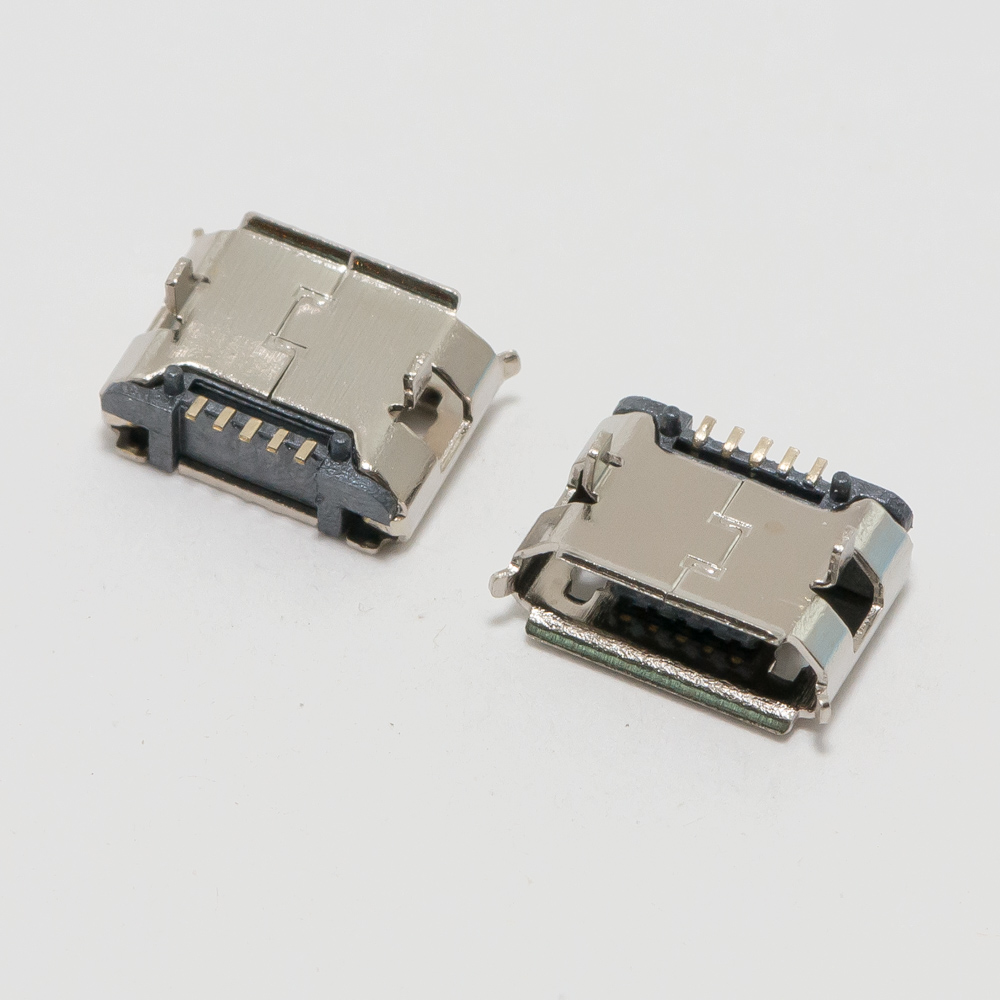

Описание разъема micro-USB (тип B) для смартфона

Разъем micro-USB 2.0 тип B (часто обозначаемый как micro-B) — это стандартный порт для зарядки и синхронизации подавляющего большинства смартфонов, планшетов и других портативных устройств, выпущенных примерно в период с 2010 по 2017 год, до массового перехода на USB Type-C.

Разъем под номером 1137 — это, скорее всего, внутренний заводской или каталогизированный номер конкретного производителя (OEM) на плату. Это не универсальный артикул, как, например, "MICRO-USB-B-F-5PIN". Такой номер используется для заказа запчастей в конкретных сервисных центрах или у определенных поставщиков.

Ключевые особенности:

• Компактность: Значительно меньше, чем у старого mini-USB.
• Несимметричность: Имеет трапециевидную форму, что позволяет вставить кабель только одной стороной.
• Надежность: Рассчитан на более 10 000 циклов подключения/отключения.
• Функциональность: Поддерживает передачу данных и зарядку.

Технические характеристики (Micro-USB 2.0 Type B)

• Тип разъема: USB 2.0 Micro-B (гнездо для пайки на плату, female).
• Количество контактов (пинов): 5 pin — это стандарт для micro-USB.
  • Pin 1: VBUS (+5V, питание/зарядка)
  • Pin 2: D- (Data-)
  • Pin 3: D+ (Data+)
  • Pin 4: ID (В micro-USB обычно не используется, заземлен)
  • Pin 5: GND (Земля)
• Сила тока (зарядка): До 2.0А (в зависимости от контроллера на плате устройства). Стандартно рассчитан на 1.5А.
• Скорость передачи данных: До 480 Мбит/с (High-Speed mode, USB 2.0).
• Материал корпуса: Пластик, часто армированный.
• Материал контактов: Позолоченные или луженые контакты для лучшей проводимости и защиты от коррозии.
• Тип монтажа: SMD (Surface Mount Device) или сквозной монтаж (THT) для более надежного крепления.

Парт-номера и аналоги (Артикулы)

Поскольку 1137 — это внутренний номер, вот список универсальных артикулов и аналогов, которые физически и электрически идентичны. При поиске или заказе используйте эти номера:

1. Универсальные коды:

   • MICRO-USB-B-F-5PIN — самое распространенное обозначение.
   • MOLEX-47346-0001 (или 47346-1001) — популярный стандарт от производителя Molex.
   • ZX62R-B-5PA — стандарт от Hirose, очень распространен.
   • USB-MICRO-B-SMD — общее название для разъемов под поверхностный монтаж.

2. Аналоги и коды на Aliexpress / у поставщиков:

   • Часто продается как "Micro USB Charging Port Socket Connector".
   • В описании обычно указывают: "Для Samsung/LG/Huawei и т.д.".
   • Коды могут быть вида: A50-1137, JS-1137, 1137-5P. Цифра 1137 часто фигурирует в таких артикулах.

Важно: При заказе обратите внимание на геометрию корпуса и расположение ножек для пайки. Даже при одинаковом артикуле разъемы для разных моделей телефонов могут незначительно отличаться по размерам и форме пластиковой основы. Лучше всего искать по модели вашего смартфона.

Совместимые модели смартфонов (примеры)

Разъем с условным номером 1137 чаще всего ассоциируется с китайскими брендами и устройствами среднего класса. Он использовался в огромном количестве моделей.

Наиболее вероятная совместимость (бренды и серии):

• Huawei / Honor: Старые модели до 2016-2017 гг. (например, Huawei P8 Lite, Honor 4C, 5X, 6X).
• Lenovo (включая Motorola): Многие модели серий A, P, K (например, Lenovo A2010, A6000, Moto G 1-3 поколения).
• Xiaomi: Ранние модели (например, Redmi 2, 3, 4; Mi 4, Mi 5).
• ZTE (Blade), Alcatel, Prestigio, DEXP, Texet, Highscreen и другие бренды среднего и бюджетного сегмента.
• Планшеты: Огромное количество недорогих Android-планшетов 2010-х годов.

Как точно определить совместимость:

1. Визуальное сравнение: Сфотографируйте старый разъем на плате (крупно, сбоку, сверху) и сравните с фото товара у продавца.
2. Поиск по модели телефона: Вбейте в поиск на маркетплейсе или в поисковике: "Гнездо зарядки micro-USB для [модель вашего телефона]". Например, "гнездо зарядки micro-USB для Huawei P8 Lite".
3. Размеры: Можно измерить старый разъем штангенциркулем (длина, ширина, высота, шаг между контактами).

Итог: Номер 1137 — это ориентир. Для успешной замены ищите разъем либо по точной модели вашего смартфона, либо по универсальным артикулам (ZX62R-B-5PA, MOLEX-47346), тщательно сравнивая внешний вид и посадочное место.
