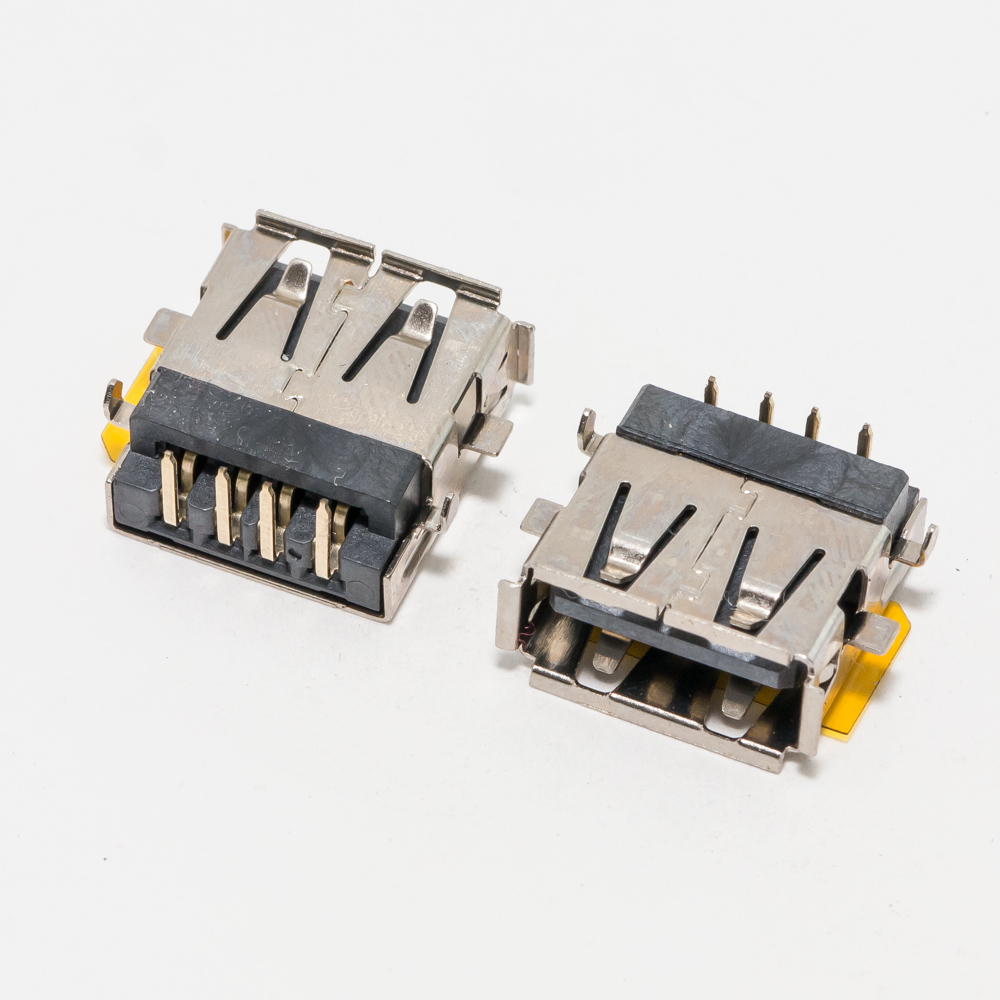

Разъем USB 2.0 для Asus K42D, K42F, K42JB

Отличный вопрос! Вот подробное описание, характеристики и совместимость разъема USB 2.0 для указанных моделей ноутбуков ASUS.

Общее описание

Разъем USB 2.0 (Type-A) на материнской плате ноутбуков серии ASUS K42 — это внутренний коннектор, к которому подключается плата с портами USB, установленная на левом или правом торце корпуса ноутбука. Он представляет собой группу тонких штырьковых контактов (пинов), припаянных к материнской плате. К нему подключается гибкий шлейф от дочерней платы с самими портами.

Основное назначение: Обеспечить передачу данных и питание для периферийных устройств (флешки, мыши, внешние жесткие диски с дополнительным питанием и т.д.) через стандартные порты USB 2.0 на корпусе ноутбука.

Типичная неисправность, требующая замены: Физическое повреждение контактов (отогнутые, отломанные или сорванные с материнской платы пины) в результате неаккуратного подключения устройств, ударов или коррозии.

Технические характеристики

• Тип разъема: Внутренний штырьковый (pin header), вертикального или горизонтального исполнения.
• Стандарт USB: USB 2.0.
• Количество контактов (пинов): Чаще всего 5 пинов (4 сигнальных + 1 фиксатор/ключ) или 4 пина.
• Распиновка (стандартная для USB 2.0 на материнской плате):
  1. VCC (Power +5V) – Красный провод
  2. D- (Data -) – Белый провод
  3. D+ (Data +) – Зеленый провод
  4. GND (Ground) – Черный провод
  5. Ключ/Фиксатор (Key) – Пустой пин или пластиковая заглушка (может отсутствовать в 4-пиновых вариантах).
• Напряжение: +5V DC.
• Максимальный ток: 500 мА (по спецификации USB 2.0).
• Скорость передачи данных: До 480 Мбит/с (High-Speed).

Парт-номера (Part Numbers) и артикулы

Важно: Прямого единого парт-номера на сам разъем как отдельную запчасть у ASUS часто не существует. Он является частью материнской платы. Однако его можно найти:

1. Как компонент на схеме материнской платы (Boardview). Обозначается как USB1, USB2, JUSB1 и т.д.
2. В сервисных мануалах (Service Manual) в разделе запчастей может быть указан номер узла.
3. На рынке запчастей его ищут по кодовому названию серии ноутбука.

Альтернативные варианты поиска для ремонта:

• Поиск по модели материнской платы: Основной способ. Номер материнской платы (MB) указан на самой плате (например, K42F, K42JB, K84L и т.п.). Разъемы на платах одной серии часто идентичны.
• Готовые ремонтные комплекты: На AliExpress, eBay и в магазинах запчастей продаются готовые «USB Port Connector for ASUS K42».
• Донорская плата: Разъем можно выпаять с нерабочей материнской платы от такой же модели.

Примеры артикулов для поиска в интернет-магазинах:

• USB Port Connector for ASUS K42J K42F K42D K42JB
• USB Socket for ASUS A42 K42 F83 K50 K60 X88 series
• 5 Pin USB 2.0 Port Connector for ASUS Laptop

Совместимые модели ноутбуков ASUS

Разъем совместим со всеми ноутбуками серии ASUS K42, а также со многими другими моделями на идентичной или очень похожей платформе (часто используется одна и та же материнская плата с небольшими модификациями).

Основной список совместимости (серия K42):

• ASUS K42D (со всеми модификациями: K42DE, K42DY и т.д.)
• ASUS K42F (K42F, K42FR и т.д.)
• ASUS K42J (K42JA, K42JB, K42JC, K42JR, K42JV)
• ASUS K42N
• ASUS K42DR
• ASUS K42JK

Часто совместимые модели из других серий (на аналогичной платформе):

• Серия A42: A42F, A42J, A42JA и др.
• Серия K50: K50AB, K50C, K50IJ, K50IN
• Серия K52: K52F, K52J, K52JB
• Серия K72: K72F
• Серия X5: X52J, X52JE
• ASUS F83 (F83S, F83T, F83V)
• ASUS F50 (F50SV)
• ASUS F70
• ASUS U50

Важное предупреждение: Перед покупкой или ремонтом настоятельно рекомендуется:

1. Визуально сверить фотографию разъема на вашей материнской плате с фотографией продаваемой запчасти (обратите внимание на количество пинов, их расположение и высоту).
2. Проверить модель материнской платы, так как внутри одной серии ноутбуков (K42) могут быть разные ревизии плат.
3. Работу по замене разъема (пайку SMD-компонента) должен выполнять квалифицированный специалист в сервисном центре.
