Шлейф матрицы Toshiba C870, C875, L870

Отличный вопрос. Шлейфы матриц для серий Toshiba Satellite C870, C875 и L870 — это частая точка отказа, особенно из-за постоянного открывания/закрывания крышки. Ниже — подробное описание, характеристики и совместимость.

Общее описание

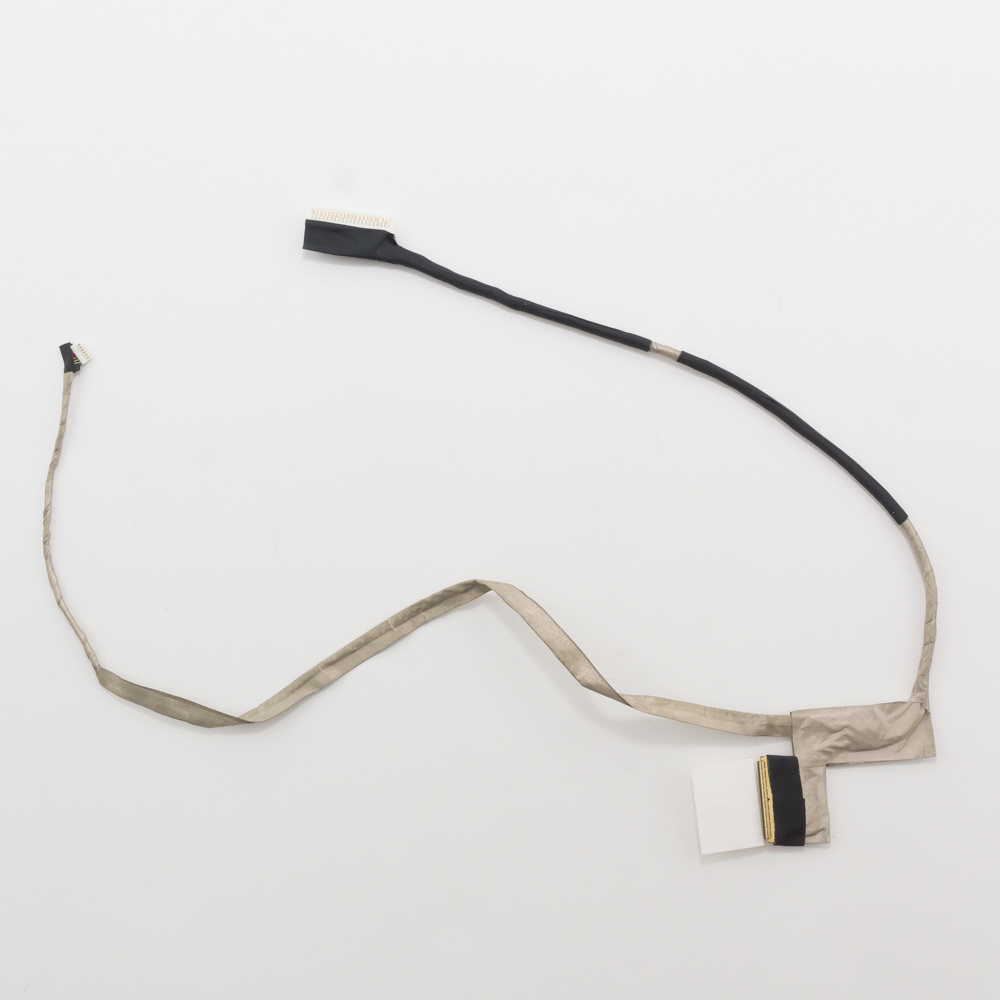

Шлейф матрицы (LCD cable, LVDS cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем. Он передает видеосигнал, питание на подсветку и сигналы от веб-камеры (если она подключена через него).

Основная проблема: В этих моделях шлейф проходит через шарнир (петлю) крышки. Со временем из-за перегибов проводники внутри шлейфа ломаются, что приводит к следующим симптомам:

• Искаженное изображение (артефакты, полосы, рябь).
• Пропадание изображения при изменении угла крышки.
• Мерцание экрана.
• Полное отсутствие изображения при работающем ноутбуке (слышна загрузка ОС, горят индикаторы).
• Неисправная веб-камера (так как ее шлейф часто является частью общего).

Технические характеристики (Типичные)

• Тип разъема: LVDS (Low-Voltage Differential Signaling).
• Количество контактов: Наиболее распространенный вариант — 40 контактов (40-pin). Внимание! Существует также менее распространенный вариант на 30 контактов (30-pin). Определяющий фактор — разрешение матрицы.
• Конфигурация pinout: 40 pin, single channel.
• Дополнительные компоненты: На шлейфе часто расположен маленький коннектор на 4 или 5 проводов для веб-камеры (прямоугольный белый разъем).
• Длина: Приблизительно 25-35 см, в зависимости от конкретной компоновки внутри модели.
• Покрытие: Часто имеет частичное экранирование алюминиевой фольгой для защиты от помех.

Важное примечание: Главный критерий выбора — не модель ноутбука, а модель матрицы (дисплея), которая в него установлена. В одной и той же модели C870 могли использоваться матрицы от разных производителей с разным разрешением и, соответственно, разными шлейфами.

Парт-номера (P/N) и коды запчастей

Оригинальные номера Toshiba найти сложно, но на рынке запчастей шлейфы продаются под следующими общепринятыми номерами и кодами. Самый надежный способ — разобрать ноутбук и посмотреть маркировку на старом шлейфе.

Наиболее распространенные коды:

1. DC02000YM0 или DC02000YM0-001 — самый частый номер для 40-пинового шлейфа.
2. 5C10K52068A / 5C10K52068 — еще один популярный номер производителя.
3. 0D00200YM0
4. YK1490 — код, под которым шлейфы часто ищут на AliExpress и в рознице.

Для 30-пиновых версий (более редкие):

• 5C10K52066A
• DC02000YL0

Как определить свой вариант:

1. Разобрать и посмотреть на старый шлейф (на нем будет наклейка с номером).
2. Определить модель матрицы. На обратной стороне дисплея есть наклейка с моделью (например, LP156WH2-TLQB, B156XW02 V.0 и т.д.).
   • Матрицы с разрешением HD (1366x768) — в подавляющем большинстве случаев используют 40-пиновый (40-pin) шлейф.
   • Матрицы с разрешением HD+ (1600x900) или Full HD (1920x1080) — могут использовать как 40-pin, так и 30-pin. Требуется точное определение!

Совместимые модели ноутбуков

Шлейф подходит для целого ряда моделей на одной платформе. Основной список:

• Toshiba Satellite C870 (все модификации: C870-1..., C870D, C870-1G и т.д.)
• Toshiba Satellite C875 (все модификации: C875-1..., C875D и т.д.)
• Toshiba Satellite L870 (все модификации: L870-1..., L870D и т.д.)
• Toshiba Satellite P870
• Toshiba Satellite S870

Также может подходить для некоторых моделей серий:

• Toshiba Satellite C850
• Toshiba Satellite L850
• Внимание: Совместимость с C850/L850 не 100%, необходимо сверять визуально разъемы на материнской плате и матрице.

Рекомендации по замене

1. Точная идентификация: Снимите заднюю крышку панели дисплея (защелки вокруг матрицы) и найдите номер на шлейфе или на наклейке матрицы. Это гарантия успеха.
2. Покупка: Ищите по фразам: "Шлейф матрицы Toshiba C870 DC02000YM0" или "LCD cable for Toshiba C870 40 pin".
3. Аккуратность: Разъемы на материнской плате и матрице очень хрупкие, имеют замки. Открывайте их бережно.
4. Прокладка: При установке нового шлейфа точно повторите путь старого, избегайте перегибов и натяжения. Закрепите его в предусмотренных клипсах.

Итог: Для серий C870/C875/L870 чаще всего нужен 40-контактный (40-pin) шлейф с коннектором для камеры, код DC02000YM0. Но всегда лучше проверить, чтобы не ошибиться с менее распространенными версиями матриц.
