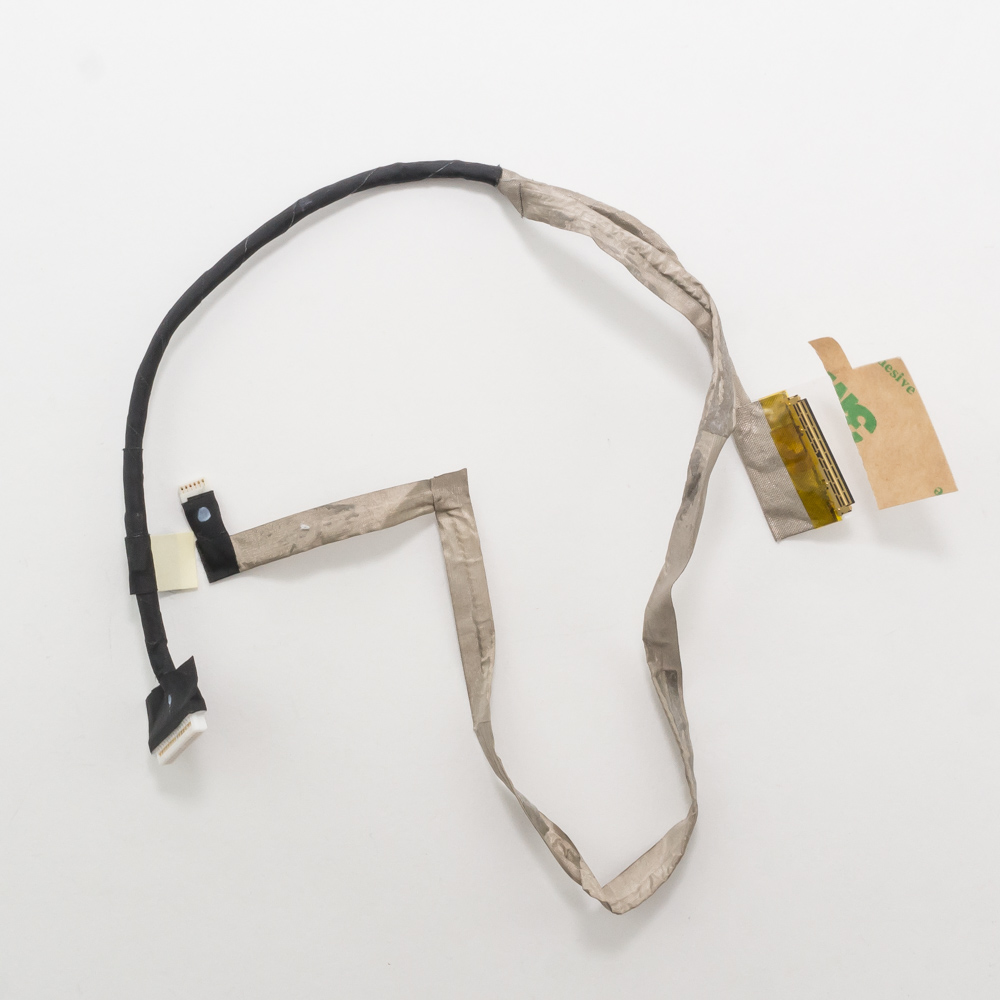

Шлейф матрицы Samsung NP370R5E, NP450R5E, NP450R5V

Конечно. Давайте подробно разберем информацию о шлейфе матрицы для указанных серий ноутбуков Samsung.

Описание

Шлейф матрицы (LCD cable, LVDS cable) в ноутбуках серий Samsung NP370R5E, NP450R5E и NP450R5V — это гибкий плоский кабель, который служит мостом между материнской платой и экраном (матрицей) ноутбука. По этому шлейфу передаются:

• Видеосигнал: Данные для отображения изображения на матрице.
• Питание: Электропитание для самой матрицы и ламп подсветки (в случае LCD) или светодиодов (в случае LED).
• Сигналы управления: Например, включение/выключение подсветки.

Типичные неисправности, связанные с шлейфом:

• Исчезающее изображение: Картинка пропадает при изменении угла наклона крышки экрана, но сам ноутбук продолжает работать.
• Артефакты на экране: Полосы, мерцание, искажение цветов.
• Рассинхронизация: Изображение есть, но оно "рассыпается" на цветные полосы.
• Темный экран при работающем ноутбуке: Подсветка не включается, хотя при подсветке фонариком можно разглядеть слабое изображение.

Повреждения шлейфа чаще всего происходят из-за постоянного перегиба при открытии и закрытии крышки ноутбука.

Технические характеристики

• Тип разъема: Разъемы на этом шлейфе, как правило, 30-контактные (pin) с шагом контактов 0.5 мм. Это самый распространенный стандарт для матриц того поколения.
• Тип сигнала: Передает LVDS-сигнал (Low Voltage Differential Signaling) — стандарт для передачи видео с материнской платы на матрицу.
• Конфигурация: Шлейф имеет два разъема:
  • Один конец: Подключается к материнской плате ноутбука.
  • Второй конец: Подключается непосредственно к матрице (дисплею).
• Длина: Примерно 25-35 см, в зависимости от конкретного расположения разъемов внутри модели ноутбука.

Важное примечание: Хотя серии ноутбуков совместимы, существует несколько модификаций шлейфов, и ключевым параметром для подбора является модель самой матрицы, которая может быть разной даже в одной модели ноутбука.

Парт-номера (Part Numbers)

Вот основные оригинальные парт-номера шлейфов для этих серий:

• BN96-11353A - Самый распространенный и основной номер.
• BN96-11353B - Модификация основного номера.
• BN96-11353C
• BN96-11353D

Также шлейф может маркироваться как:

• BA92-16057A
• BAB92-16057A

Рекомендация: При поиске и заказе ориентируйтесь в первую очередь на BN96-11353A, так как это основной номер.

Совместимые модели ноутбуков

Данный шлейф совместим с широким рядом моделей серий NP370R5E, NP450R5E и NP450R5V. Конкретные модели включают:

Серия NP370R5E:

• NP370R5E-S01RU
• NP370R5E-S02RU
• NP370R5E-S03RU
• NP370R5E-S04RU
• NP370R5E-S05RU
• NP370R5E-S06RU
• NP370R5E-A01RU
• NP370R5E-A02RU
• NP370R5E-A04RU
• NP370R5E-A05RU
• NP370R5E-A06RU
• NP370R5E-B01RU
• NP370R5E-B02RU
• NP370R5E-B03RU
• NP370R5E-B04RU
• NP370R5E-B05RU
• NP370R5E-B06RU
• NP370R5E-T01RU
• NP370R5E-T02RU
• NP370R5E-T03RU
• NP370R5E-T04RU
• NP370R5E-T05RU
• NP370R5E-T06RU
• NP370R5E-T07RU
• NP370R5E-T08RU
• NP370R5E-X01RU
• NP370R5E-X02RU
• NP370R5E-X03RU
• NP370R5E-X04RU
• NP370R5E-X05RU
• NP370R5E-X06RU
• NP370R5E-X07RU

Серия NP450R5E:

• NP450R5E-XD1RU
• NP450R5E-XD2RU
• NP450R5E-XD3RU
• NP450R5E-XD4RU
• NP450R5E-XD5RU
• NP450R5E-XD6RU
• NP450R5E-XD7RU
• NP450R5E-XD8RU
• NP450R5E-XF1RU
• NP450R5E-XF2RU
• NP450R5E-XF3RU
• NP450R5E-XF4RU
• NP450R5E-XF5RU
• NP450R5E-XF6RU
• NP450R5E-XF7RU
• NP450R5E-XF8RU
• NP450R5E-XH1RU
• NP450R5E-XH2RU
• NP450R5E-XH3RU
• NP450R5E-XH4RU
• NP450R5E-XH5RU
• NP450R5E-XH6RU
• NP450R5E-XH7RU
• NP450R5E-XH8RU
• NP450R5E-XJ1RU
• NP450R5E-XJ2RU
• NP450R5E-XJ3RU
• NP450R5E-XJ4RU
• NP450R5E-XJ5RU
• NP450R5E-XJ6RU
• NP450R5E-XJ7RU
• NP450R5E-XJ8RU

Серия NP450R5V:

• NP450R5V-XA1RU
• NP450R5V-XA2RU
• NP450R5V-XA3RU
• NP450R5V-XA4RU
• NP450R5V-XA5RU
• NP450R5V-XA6RU
• NP450R5V-XA7RU
• NP450R5V-XA8RU
• NP450R5V-XC1RU
• NP450R5V-XC2RU
• NP450R5V-XC3RU
• NP450R5V-XC4RU
• NP450R5V-XC5RU
• NP450R5V-XC6RU
• NP450R5V-XC7RU
• NP450R5V-XC8RU
• NP450R5V-XY1RU
• NP450R5V-XY2RU
• NP450R5V-XY3RU
• NP450R5V-XY4RU
• NP450R5V-XY5RU
• NP450R5V-XY6RU
• NP450R5V-XY7RU
• NP450R5V-XY8RU

Важное замечание по совместимости

Перед покупкой шлейфа настоятельно рекомендуется:

1. Разобрать ноутбук и посмотреть маркировку на старом шлейфе. Найдите номер, который на нем указан (BN96-11353X).
2. Уточнить модель установленной матрицы. Она указана на задней стороне дисплея (например, LTN156AT02, LTN156AT07 и т.д.). Разные матрицы могут иметь разное расположение контактов, даже если физический разъем одинаковый.
3. Сравнить фото. При заказе в интернет-магазине всегда сравнивайте фотографию продаваемого шлейфа с вашим оригиналом, обращая внимание на расположение и тип фиксаторов, длину и форму.

Это позволит на 100% избежать ошибки и приобрести совместимую деталь.
