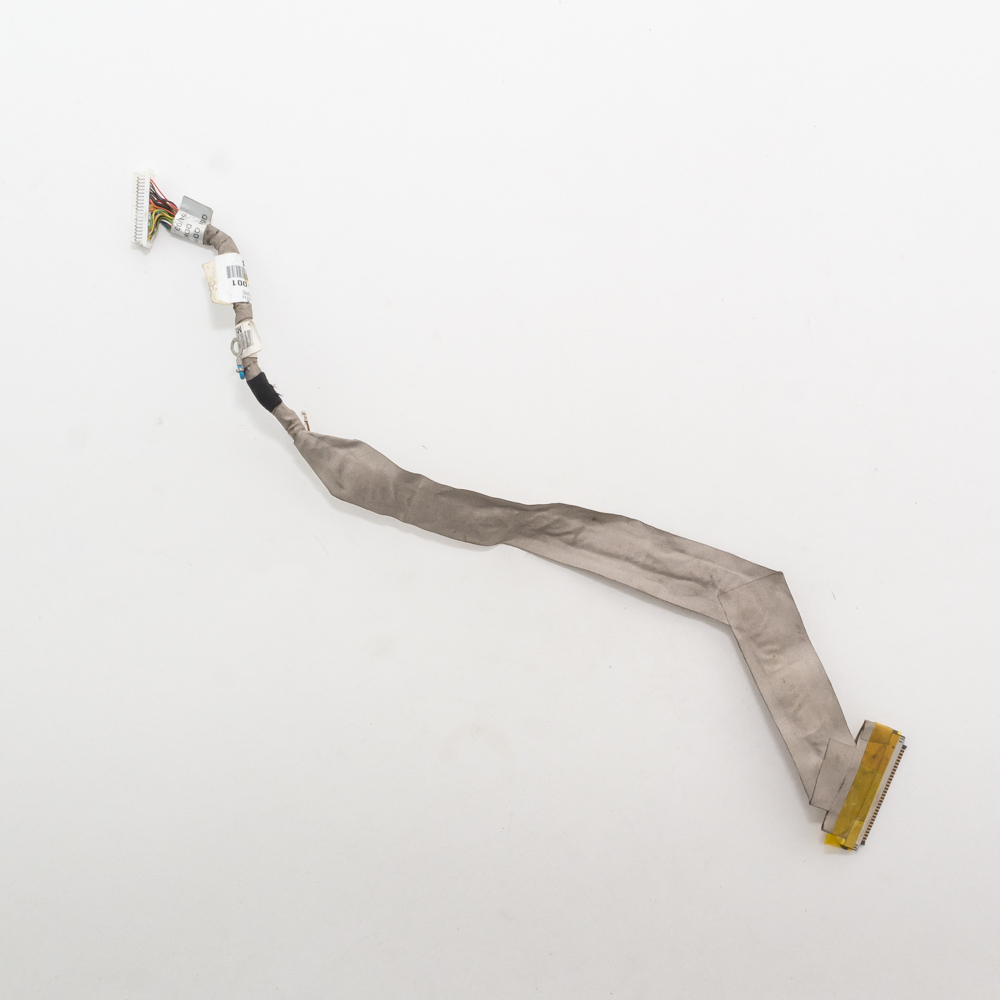

Шлейф матрицы HP Compaq NX9000, NX9005, NX9010

Отличный вопрос! Шлейф матрицы (LCD-кабель) для серии HP Compaq NX9000/NX9005/NX9010 — это критически важный компонент, отвечающий за передачу данных и питания между материнской платой и жидкокристаллическим экраном.

Описание и функция

Это гибкий плоский кабель (шлейф), состоящий из множества проводников в изоляционной оболочке. Его основная функция — передача:

1. Видеосигнала от графического контроллера на материнской плате к матрице.
2. Сигналов управления для подсветки (включение/выключение, регулировка яркости).
3. Питания на инвертор или непосредственно на LED-подсветку (в зависимости от модели подсветки CCFL или LED).

Типичные проблемы, связанные со шлейфом:

• Искаженное изображение (артефакты, полосы, рябь).
• Отсутствие изображения при работающей подсветке (экран белый или цветной).
• Мерцание или пропадание картинки при изменении угла наклона крышки.
• Неисправность подсветки (экран темный, но изображение есть при подсветке фонариком).

Проблемы часто возникают из-за перетирания шлейфа в месте перегиба у петель экрана (петли) после многих лет открывания/закрывания крышки.

Технические характеристики (обобщенные)

• Тип разъема материнской платы: Обычно 30-контактный (точное количество может незначительно варьироваться в зависимости от модификации, но 30-pin — самый распространенный для этих моделей).
• Тип разъема матрицы: Зависит от конкретной установленной матрицы. Основные варианты:
  • Для CCFL-подсветки: 30-pin на матрицу + отдельный 2-х или 4-х контактный разъем для инвертора.
  • Для LED-подсветки (в более поздних ревизиях или заменах): Может быть единый 30+1 pin разъем.
• Длина: Приблизительно 25-35 см.
• Конфигурация: Один широкий шлейф или основной шлейф + дополнительный тонкий шлейф для инвертора.

Парт-номера (Part Numbers / P/N)

Важно: Точный номер зависит от конкретной субмодели ноутбука (Product Number или P/N), который указан на наклейке на дне устройства (например, P/N: DG879EA#ABF). Разные модификации могли использовать разные матрицы, а значит, и разные шлейфы.

Наиболее распространенные и проверенные оригинальные парт-номера HP для шлейфов этой серии:

1. 409696-001 — Самый частый и основной номер для серии NX9xxx.
2. 419196-001 — Также широко распространенный номер, часто взаимозаменяемый с 409696-001.
3. 418787-001 — Еще один вариант, использовавшийся в этих моделях.

Рекомендация: Перед покупкой обязательно разберите ноутбук и сверьте номер со старого шлейфа (он напечатан на его изоляции). Либо точно определите Product Number ноутбука.

Совместимые модели ноутбуков

Шлейф предназначен в первую очередь для серии Compaq NX9000. Благодаря общей конструкции, он также совместим с множеством других моделей HP/Compaq того же форм-фактора и платформы.

Основные совместимые модели:

• HP Compaq NX9000 (все модификации)
• HP Compaq NX9005 (все модификации)
• HP Compaq NX9010 (все модификации)
• HP Compaq NX9008
• HP Compaq NX9100
• HP Compaq nx9105
• HP Compaq nx9110
• HP Compaq nx1050
• HP Compaq nx1055
• HP Compaq nx1060
• HP Compaq nx1070
• HP Compaq nx1080
• HP Compaq nx9500
• HP Compaq nx9510
• HP Compaq nx9520
• HP Compaq nx9600
• HP Compaq nx9700
• HP Compaq nx9800

Важное примечание: Даже в рамках этого списка возможны нюансы. При заказе у продавца обязательно уточняйте совместимость по парт-номеру (409696-001 и т.д.) и по модели вашей матрицы (ее номер, например, LTN150XH-L01, также указан на задней наклейке).

Где искать и как покупать

1. AliExpress, eBay: Ищите по запросу "409696-001 cable" или "HP NX9000 LCD cable". Указывайте продавцу модель ноутбука и номер матрицы для подтверждения.
2. Специализированные магазины запчастей: Вбейте парт-номер в поиск на сайтах, торгующих комплектующими для ноутбуков.
3. Совместимость с LED-матрицами: Если вы производите апгрейд (замену) старой CCFL-матрицы на современную LED, вам, скорее всего, понадобится специальный переходной шлейф или модифицированный кабель для прямого подключения LED-панели. Этот момент нужно уточнять отдельно.
