Шлейф матрицы Dell Vostro A840, A860

Отличный вопрос! Шлейфы матриц для ноутбуков Dell Vostro A840 и A860 — это критически важные компоненты, и информация о них часто разрознена. Давайте систематизируем все данные.

Общее описание

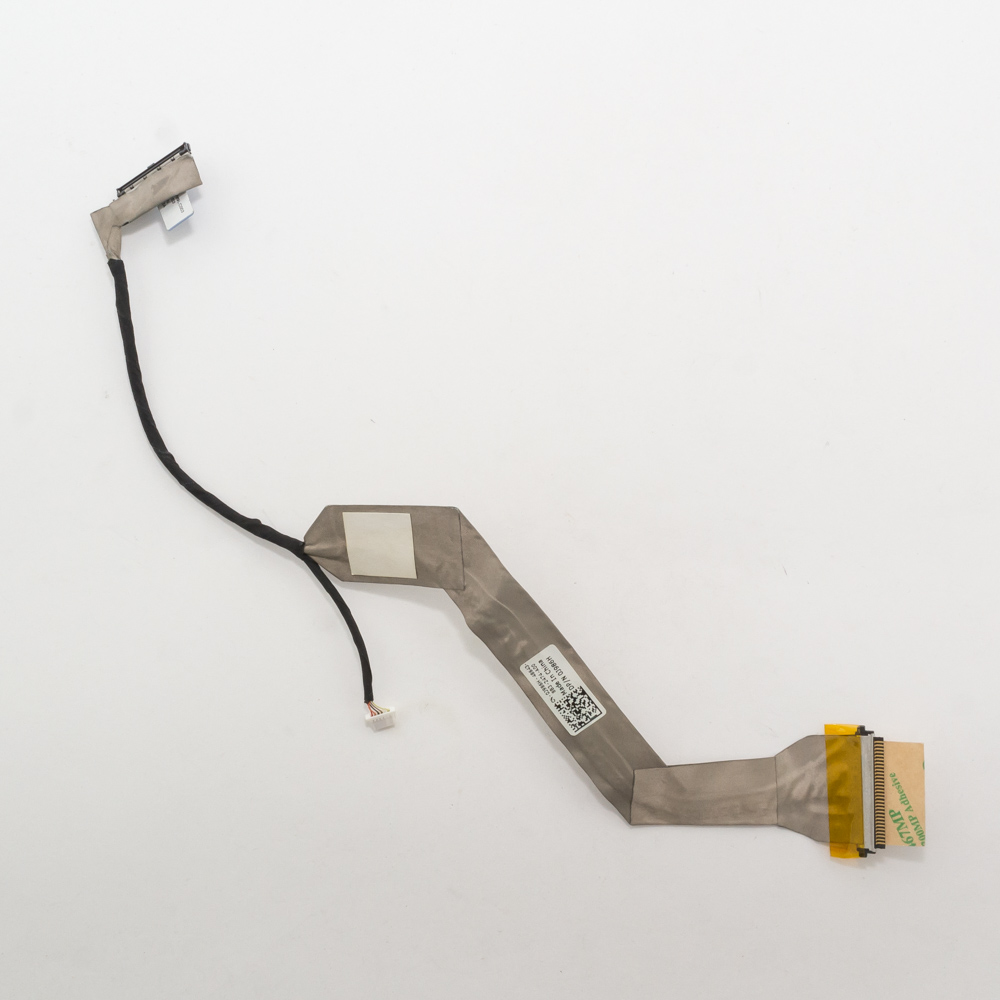

Шлейф матрицы (LCD cable, LVDS cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он передает видеосигнал, питание для подсветки и сигналы от веб-камеры (если она подключена через этот шлейф).

Для серий Vostro A840 и A860 эти шлейфы очень часто являются взаимозаменяемыми, а также совместимы с рядом других моделей Dell, что упрощает поиск.

Технические характеристики (типичные для этих моделей)

• Тип разъема: LVDS (Low-Voltage Differential Signaling) — стандартный для ноутбуков того поколения.
• Количество контактов:
  • Основной разъем на материнскую плату: 40-контактный (наиболее распространенный для этих моделей). Внимание! Существуют также варианты с 30-контактным разъемом. Это ключевое отличие, зависящее от конкретной конфигурации материнской платы и матрицы.
  • Разъем на матрицу: 40-контактный (или соответствующий pin-to-pin).
  • Дополнительные разъемы: На шлейфе обычно присутствуют один или два небольших разъема для веб-камеры (обычно 4-6 pin).
• Длина: Приблизительно 25-35 см, в зависимости от трассировки внутри конкретной модели ноутбука.
• Конструкция: Гибкая печатная плата (FPC), часто с экранированием по всей длине или на концах.

ВАЖНО: Главный параметр при заказе — это количество контактов на разъеме, который вставляется в материнскую плату (40 или 30). Неправильный выбор приведет к физической несовместимости.

Парт-номера (Dell Part Numbers / P/N)

Производитель Dell присваивает деталям собственные коды. Для шлейфов A840/A860 наиболее распространены:

• FP295 (очень распространенный номер)
• 0FP295
• CN-0FP295
• FJ900
• 0FJ900
• CN-0FJ900
• YK226
• 0YK226

Как узнать точно? Самый надежный способ — разобрать ноутбук, аккуратно извлечь старый шлейф и найти на его поверхности маркировку (например, FP295 или CN-0FP295). Также можно использовать Service Tag ноутбука на официальном сайте Dell, но для таких мелких запчастей это не всегда работает.

Совместимые модели ноутбуков Dell

Шлейфы с парт-номерами, указанными выше, используются в целой линейке ноутбуков Dell одного поколения и платформы.

Основные совместимые модели:

• Dell Vostro A840
• Dell Vostro A860
• Dell Inspiron 1525 (одна из самых популярных моделей, использующих тот же шлейф)
• Dell Inspiron 1526
• Dell Inspiron 1545
• Dell Inspiron 1546
• Dell Studio 1535 / 1536 / 1537
• Dell Vostro 1510
• Dell Vostro 1520
• Dell Vostro 1710 (шлейф может отличаться по длине)

Почему такая широкая совместимость? Эти ноутбуки были построены на схожих материнских платах (платформах) и использовали одинаковые разъемы, что позволило Dell унифицировать компоненты.

Как правильно выбрать шлейф для покупки (краткая инструкция)

1. Определите P/N: Разберите ноутбук и посмотрите номер на старом шлейфе.
2. Сосчитайте контакты: Если номер не читается, обязательно посчитайте количество контактов (иголочек) в разъеме, который подключается к материнской плате (40-pin или 30-pin).
3. Ищите по совместимым моделям: При заказе в интернет-магазинах (на Aliexpress, eBay и т.д.) используйте в поиске не только "A840 шлейф", но и "Inspiron 1525 шлейф матрицы 40 pin" или парт-номер "FP295". Это сильно расширит выбор.
4. Визуальное сравнение: Сравните фото шлейфа в магазине с вашим старым. Особое внимание уделите расположению и типу дополнительных разъемов для камеры.

Признаки неисправности шлейфа

• Искажения изображения: Полосы, рябь, артефакты на экране.
• Пропадание изображения: Экран гаснет при изменении угла наклона крышки или при легком нажатии на нее.
• Мерцание экрана.
• Не работает встроенная веб-камера (если ее шлейф также поврежден).

Надеюсь, это подробное описание поможет вам найти и заменить нужную деталь! Удачи в ремонте
