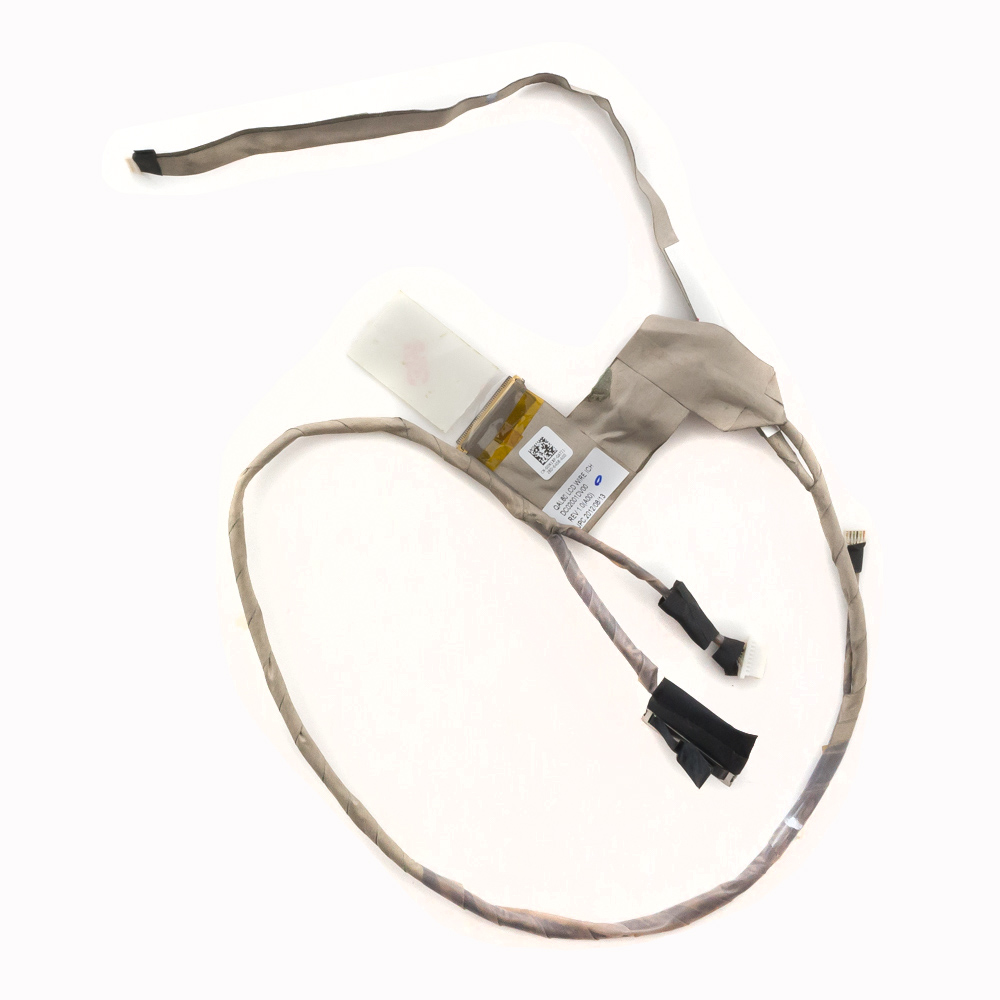

Шлейф матрицы Dell E6430

Отличный выбор! Dell Latitude E6430 — это культовая бизнес-ноутбук 12-го поколения серии Latitude, знаменитый своей феноменальной надежностью, ремонтопригодностью и модульностью. Его шлейфы — это критически важные компоненты для подключения дисплея, клавиатуры, тачпада и других устройств.

Вот подробное описание, характеристики и информация по совместимости.

Общее описание шлейфов Dell Latitude E6430

В ноутбуке E6430 используется не один универсальный шлейф, а система отдельных шлейфов, соединяющих материнскую плату с различными компонентами. Это упрощает ремонт и замену. Основные шлейфы:

1. Шлейф дисплея (LCD Cable / eDP Cable): Соединяет материнскую плату с матрицей. Передает видео сигнал, питание на подсветку и сигналы от веб-камеры и микрофонов.
2. Шлейф клавиатуры (Keyboard Cable): Соединяет клавиатуру с материнской платой или платой клавиатуры/тачпада.
3. Шлейф тачпада (Touchpad Cable / Palmrest Cable): Соединяет тачпад (а часто и кнопки тачпада) с материнской платой.
4. Шлейф платы клавиатуры/тачпада (Daughterboard Cable): В некоторых конфигурациях используется промежуточная плата, к которой подключаются клавиатура и тачпад, а эта плата соединяется с материнской платой своим шлейфом.
5. Шлейф кнопки питания (Power Button Cable): Соединяет кнопку питания с материнской платой.

Ключевая особенность: Шлейф дисплея для E6430 бывает двух принципиально разных типов, в зависимости от типа установленной матрицы!

Технические характеристики и типы шлейфов матрицы (дисплея)

Это самый важный момент при подборе. E6430 поставлялся с двумя основными типами экранов, и для каждого — свой шлейф.

1. Шлейф для матрицы с разъемом eDP (Embedded DisplayPort) 30-pin

• Применение: Для не сенсорных матриц стандартного разрешения (HD, HD+) и высокого разрешения (Full HD).
• Внешний вид: Разъем на стороне матрицы имеет 30 контактов в один ряд.
• Ключевая характеристика: Использует современный на тот момент стандарт eDP для передачи видео.
• Совместимые разрешения матриц: HD (1366x768), HD+ (1600x900), Full HD (1920x1080) без сенсорного ввода.

2. Шлейф для матрицы с разъемом LVDS 40-pin + eDP Touch 30-pin

• Применение: Для сенсорных матриц. Это гибридный шлейф.
• Внешний вид: Имеет два разъема, идущих к матрице:
  • 40-контактный разъем (LVDS): Отвечает за передачу видеосигнала по старому стандарту LVDS.
  • 30-контактный разъем (eDP Touch): Отвечает за передачу данных от сенсорного слоя матрицы.
• Ключевая характеристика: Двойной кабель. Несовместим с не сенсорными матрицами и наоборот.
• Совместимые разрешения матриц: Обычно HD (1366x768) с сенсорным экраном.

Важно: Шлейфы не взаимозаменяемы между сенсорными и не сенсорными моделями. При замене матрицы или шлейфа необходимо учитывать этот фактор.

Парт-номера (Dell P/N) шлейфов для E6430

Номера могут незначительно варьироваться в зависимости от ревизии, но основные:

• Шлейф дисплея (eDP, 30-pin, для НЕ сенсорных экранов):

  • 0ZR7NX (часто встречающийся номер)
  • 0T7F3
  • 04T4K8
  • FRU: 0ZR7N (основной номер запчасти)

• Шлейф дисплея (LVDS 40-pin + eDP 30-pin, для СЕНСОРНЫХ экранов):

  • 06G8M8
  • 0J3F7N
  • FRU: 06G8M (основной номер запчасти)

• Шлейф клавиатуры:

  • 0M6K7P, 04T4K6

• Шлейф тачпада / платы клавиатуры:

  • 04XDMK, 0M6K7N

Где искать номер на самом шлейфе: На белой или прозрачной изоляционной полосе шлейфа обычно нанесен штрих-код и парт-номер Dell (например, CN-0ZR7NX-...).

Совместимые модели

Шлейфы Dell E6430 имеют прямую совместимость в рамках одного поколения и форм-фактора. Основная совместимость:

• Dell Latitude E6430 (все модификации: E6430, E6430 ATG, E6430s)
• Dell Latitude E6430s (более тонкая версия) — важное замечание: шлейфы дисплея у обычного E6430 и E6430s могут отличаться из-за разной толщины корпуса и конструкции. Требуется уточнение.
• Dell Latitude E6530 — шлейфы дисплея часто совместимы (особенно для не сенсорных матриц), так как это 15-дюймовая модель того же поколения с аналогичной конструкцией. Однако это не 100% гарантия, лучше проверять по парт-номеру.
• Модули клавиатуры и тачпада, а также их шлейфы, часто совместимы с Dell Latitude E6330 и E6530.

Поколение "12-й серии" (Series 12): Многие компоненты, включая некоторые шлейфы, могут быть совместимы внутри линейки:

• Latitude E5430 / E5530 / E6230 / E6330 / E6430 / E6530
• Precision M4700 / M6700 (требуется отдельная проверка, особенно для шлейфов дисплея)

Рекомендации при покупке

1. Определите тип вашей матрицы: Снимите верхнюю крышку (bezel) дисплея и посмотрите на разъем матрицы — 30-pin (один ряд) или 40+30 pin (два разъема). Это ключевой момент.
2. Используйте сервисный код (Service Tag): Вбейте Service Tag вашего ноутбука на сайте Dell в разделе поддержки. В деталях конфигурации может быть указана точная спецификация дисплея (сенсорный или нет).
3. Ищите по парт-номеру: При заказе используйте точные парт-номера 0ZR7NX (для non-touch) или 06G8M8 (для touch). Указывайте продавцу модель ноутбука и тип экрана.
4. Остерегайтесь подделок: Качественный шлейф имеет аккуратную пайку, четкую маркировку и плотные разъемы.

Правильно подобранный шлейф вернет вашему Dell E6430 полноценную работоспособность. Удачи в ремонте
