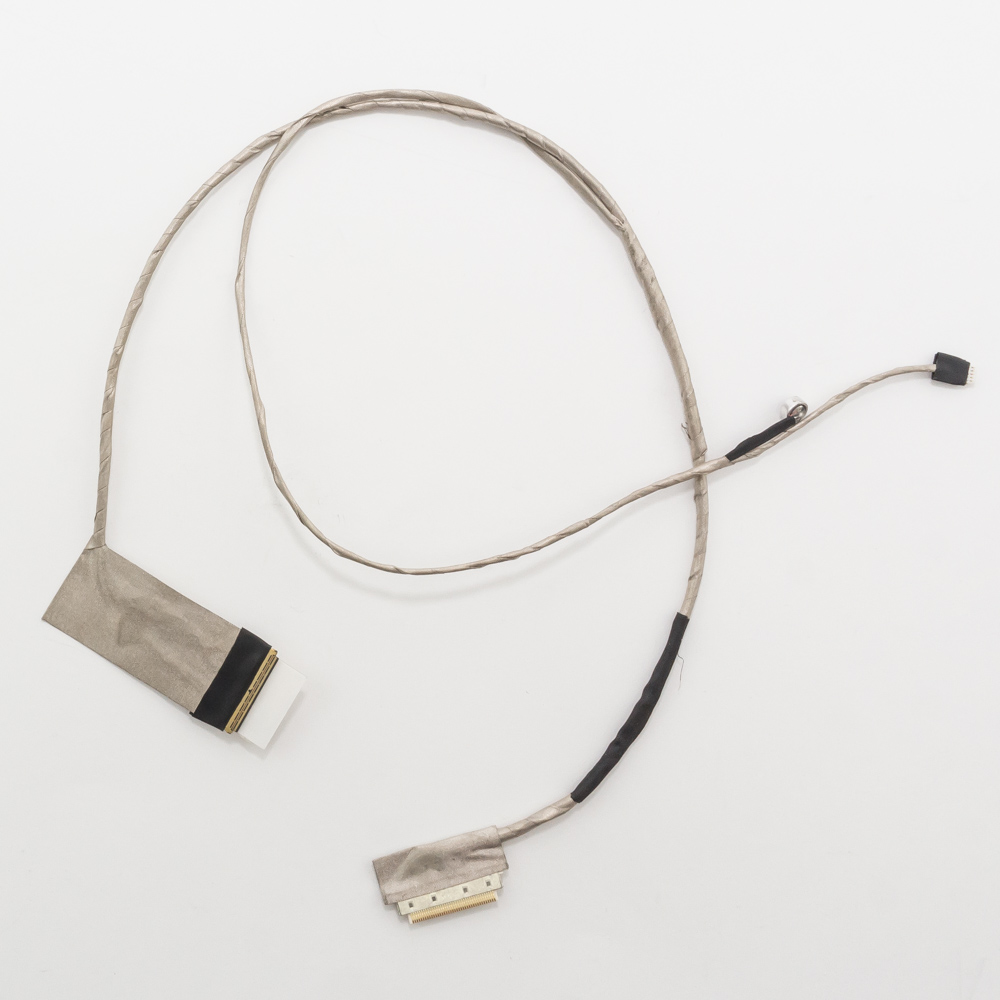

Шлейф матрицы Asus A45D, A85D, K45D 40 pin (40 pin MB)

Отличный вопрос! Вы описываете очень распространенный и востребованный шлейф для ноутбуков Asus серий A/K/X начала 2010-х годов. Вот подробное описание.

Описание шлейфа

Это шлейф дисплея (LCD-кабель, LVDS-кабель) для передачи видеоизображения, сигналов управления подсветкой и данных со встроенной веб-камеры от материнской платы к экрану ноутбука. Он является частой причиной неисправностей, таких как:

• Отсутствующее изображение при работающем ноутбуке (слышен звук загрузки, горят индикаторы).
• Искаженное изображение (полосы, артефакты, рябь).
• Мерцание экрана при изменении угла наклона крышки.
• Не работает встроенная веб-камера (так как ее кабель является частью этого шлейфа).

Характерная особенность: Шлейф имеет 40-контактный разъем на стороне материнской платы (MB) и два разъема на стороне дисплея: 40-контактный для матрицы и меньший (обычно 4- или 6-пиновый) для веб-камеры.

Технические характеристики

• Тип разъема (MB): 40-pin (2 ряда по 20 контактов), шаг контактов 0.5 мм.
• Тип разъема (LCD): 40-pin (часто "гребенка"), обычно с защелками.
• Тип разъема (Webcam): Маленький тонкий разъем, чаще всего 4-pin или 6-pin.
• Тип сигнала: LVDS (Low-Voltage Differential Signaling) для видео.
• Длина: Приблизительно 25-35 см (зависит от конкретной модели ноутбука и расположения разъема на плате).
• Конфигурация экрана: Поддерживает стандартные матрицы с разрешением HD (1366x768) для данных моделей. Важно: Для моделей с разрешением Full HD (1920x1080) используется ДРУГОЙ шлейф (чаще всего 30+1 pin eDP), он несовместим.

Парт-номера (Part Numbers)

Оригинальные и наиболее распространенные номера запчастей:

• 60NB00C0-BB0100 (самый распространенный номер для серий A45/A55/K45/K55)
• 60NB00C0-BB0200
• 60NB00C0-MB1010
• 0B200-00040100
• Cable.LVDS.04 (универсальное обозначение)

Внимание: При заказе обязательно сверяйте внешний вид вашего старого шлейфа (расположение разъемов, их форма, длина, цвет маркировки) с фотографиями продавца. Номера могут незначительно варьироваться.

Совместимые модели ноутбуков Asus

Шлейф совместим с очень широким списком моделей на платформе K45/K55/A45/A55/X45/X55. Вот основной перечень:

Серия A

• Asus A45C
• Asus A45D (K45DR, K45DG, K45DE, K45DA, K45DF и др.)
• Asus A45F
• Asus A45N
• Asus A45S
• Asus A45T
• Asus A45U
• Asus A45V
• Asus A45VD
• Asus A55C
• Asus A55D
• Asus A55F
• Asus A55N
• Asus A55S
• Asus A55T
• Asus A55U
• Asus A55V
• Asus A55VD

Серия K

• Asus K45C
• Asus K45D (K45DR, K45DG, K45DE, K45DA, K45DF и др.)
• Asus K45F
• Asus K45N
• Asus K45S
• Asus K45T
• Asus K45U
• Asus K45V
• Asus K45VD
• Asus K55C
• Asus K55D
• Asus K55F
• Asus K55N
• Asus K55S
• Asus K55T
• Asus K55U
• Asus K55V
• Asus K55VD

Серия X

• Asus X45C
• Asus X45D
• Asus X45F
• Asus X45N
• Asus X45S
• Asus X45T
• Asus X45U
• Asus X45V
• Asus X45VD
• Asus X55C
• Asus X55D
• Asus X55F
• Asus X55N
• Asus X55S
• Asus X55T
• Asus X55U
• Asus X55V
• Asus X55VD

Важное примечание перед покупкой:

1. Снимите старый шлейф и сравните визуально. Это самый надежный способ.
2. Определите разрешение вашего экрана. Если у вас Full HD (1920x1080) матрица, этот 40-пиновый шлейф не подойдет. Вам нужен шлейф для eDP-матрицы.
3. Проверьте модель ноутбука на наклейке под батареей (например, K55DR), чтобы уточнить поиск.

Данный шлейф — расходный материал, и его замена часто решает проблемы с изображением на перечисленных моделях.
